Installation

Wandmontage mit optionalen Montageplatten (option 1)

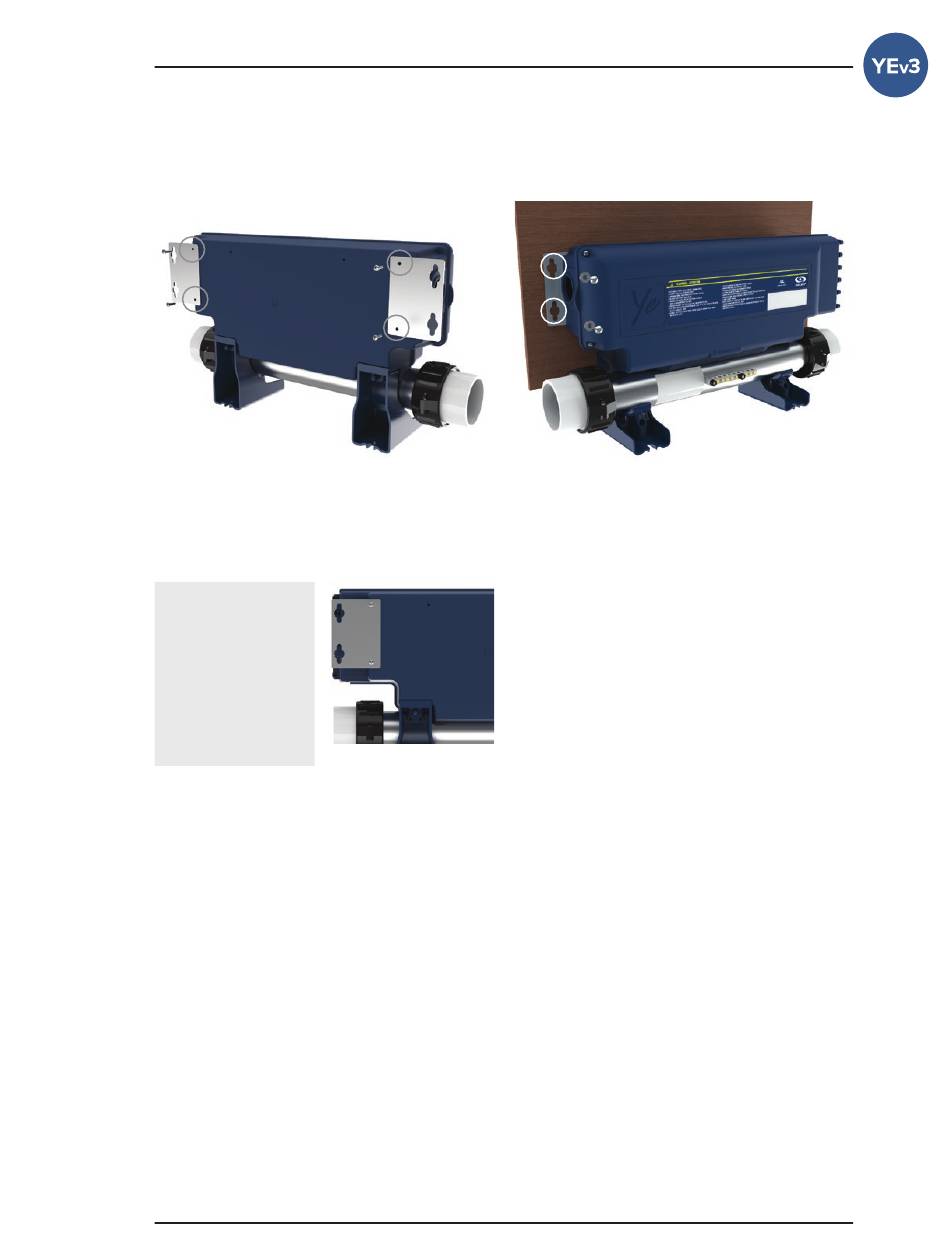

Montieren Sie die Montageplatte mit 2 Schrauben/
Unterlegscheiben auf der Rückseite des Packs�
Drehmoment: 13 in�lb max (1�49 N�m)�
Folgendes Material
wird benötigt:
4- # 10
Flachkopfschrauben mit
passender Länge�
4- Unterlegscheiben
�5» OD x �0625» Dicke
(12 mm OD x 1�5 mm)
Verwenden Sie 2 standard Ständer 2" x 4" oder
2" x 6" mit dem Abstand von 17-inch (43,2 cm) zur
Mitte, um das Spa-Pack anzubringen�
Befestigen Sie das Pack mit 2 Schrauben /
Unterlegscheiben durch die beiden oberen Bohrungen in
der Montageplatte�
Befestigen Sie das Pack mit den restlichen 2 Schrauben
durch die beiden unteren Bohrungen� Die beiden unteren
Bohrungen befinden sich 2" (51 mm ) unterhalb der
oberen�
Teile Nummer: Wand-Montagesatz 100 stück - 9920-101474
(mit 200 Schrauben zur Pack-Befestigung)
