1. Bedienmodul MASTER Plus
1.1 Bedienfeld
1
3
4

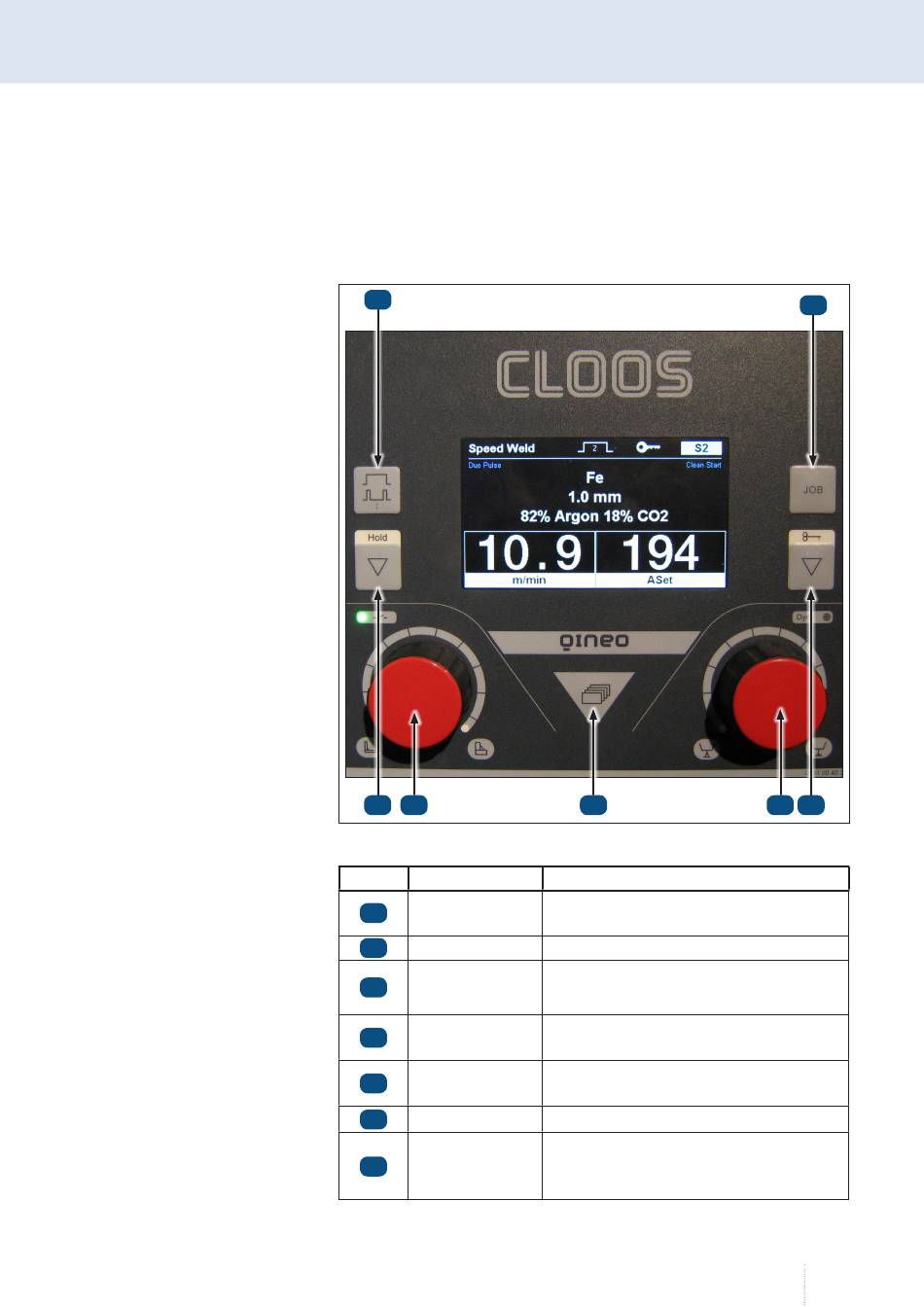

Abbildung 65.
Bedienfeld Master-Plus
Position Bezeichnung
Auswahltaste
1
Betriebsarten
2
Jobtaste
3
Hold-Taste
Drehknopf links
4
Menütaste
5
Drehknopf rechts Feinabgleich, Dynamik
6
Key-Taste
7
5
Funktion
2-Takt, 4-Takt, Super-4-Takt, Punkten, Extern
Job laden, speichern, löschen
Istwertanzeige: m/min, mm, V, kW
Anzeige Holdwerte
Schnellspeicherauswahl (Jobs), Einstellung
der Leistung
Schweißeinstellungen: Grund- und
Nebenparameter
Istwertanzeige: A, ASet (Stromvoranzeige),
Feinabgleich bzw. Dynamik, VSoll (Im Syn-
Off-Betrieb), verriegeln/entriegeln
