Bedienung

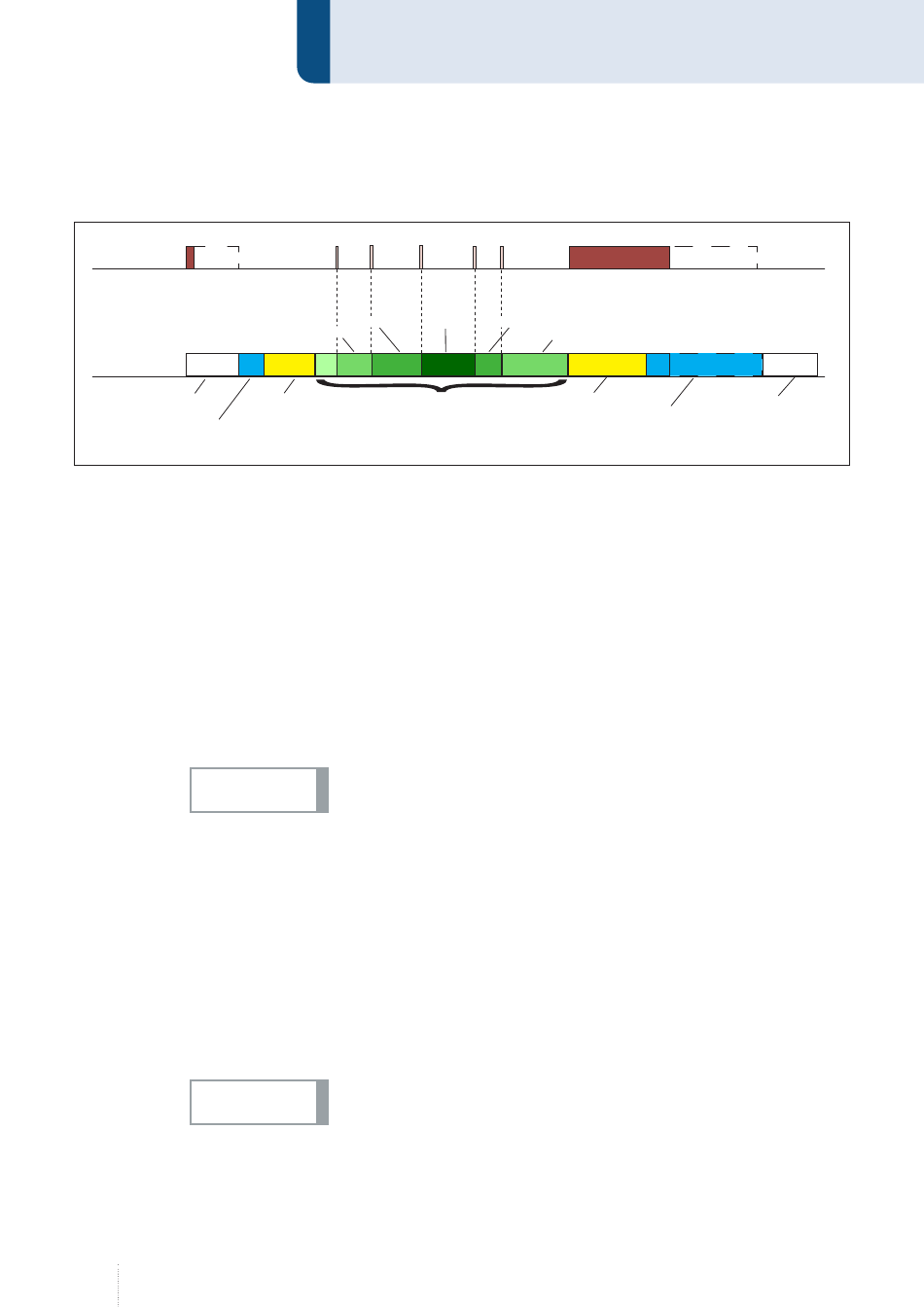

2.1.3 Betriebsart Super-4-Takt
Schritt 2
Schritt 3
Schritt 1
2 s
0
+2
+4
Upslope
Hauptleistung
2 Sek.
Schrittmodulation: +2
Schrittanzahl: 3
1. Takt --> Brennertaste gedrückt halten
•
Magnetventil für das Schutzgas wird geöffnet
•
Schweißspannung liegt auf der Drahtelektrode
•
Drahtvorschub läuft mit reduzierter Geschwindigkeit an
(Einschleichen)
•
Der Lichtbogen zündet, es fließt Schweißstrom
•
Drahtvorschub schaltet auf vorgegebene Geschwindigkeit
2. Takt --> Brennertaste loslassen
•
Das Startprogramm wird mit den eingestellten Parametern ausgeführt
und wechselt anschließend über eine programmierbare Zeitfunktion
(Up-Slope) in das Hauptprogramm.
Ist die Startzeit im Programmiermenü auf „Torch" gesetzt, wird erst durch
das Loslassen der Brennertaste in das Hauptprogramm gewechselt.
(optional) Leistungsfortschaltung --> Brennertaste tippen
•
Mit jedem Tastendruck am Brenner wird, je nach Konfiguration der
Parameter „Schritt-Modulation" und „Schritt-Anzahl", die Leistung
und Drahtvorschubgeschwindigkeit erhöht oder reduziert. Für weitere
Informationen lesen Sie das
3. Takt --> Brennertaste gedrückt halten
•
Über eine Zeitfunktion (Down- Slope) wird vom Hauptprogramm zum
Endprogramm gewechselt und die Endparameter ausgeführt.
4. Takt --> Brennertaste loslassen
Ist der Parameter Endkraterfüllzeit auf „Torch" gesetzt, werden erst durch
das Loslassen der Brennertaste die Endparameter ausgeführt.
•
Drahtvorschub stoppt
•
Schweißspannung schaltet nach Ablauf der „Freibrandzeit" ab
•
Lichtbogen erlischt
•
Magnetventil schließt nach Ablauf der „Gasnachströmzeit"
Schritt 2
Schritt 1
+6
+4
+2
3 s
Downslope
3 Sek.
Kapitel „2.2 Konfiguration der
Torch
Freibrand +
Endkraterfüll-
Gasnachströmen
zeit: Torch
Kennlinie".
