Bedienmodul MASTER Plus
1.2 Displayanzeige
8
12

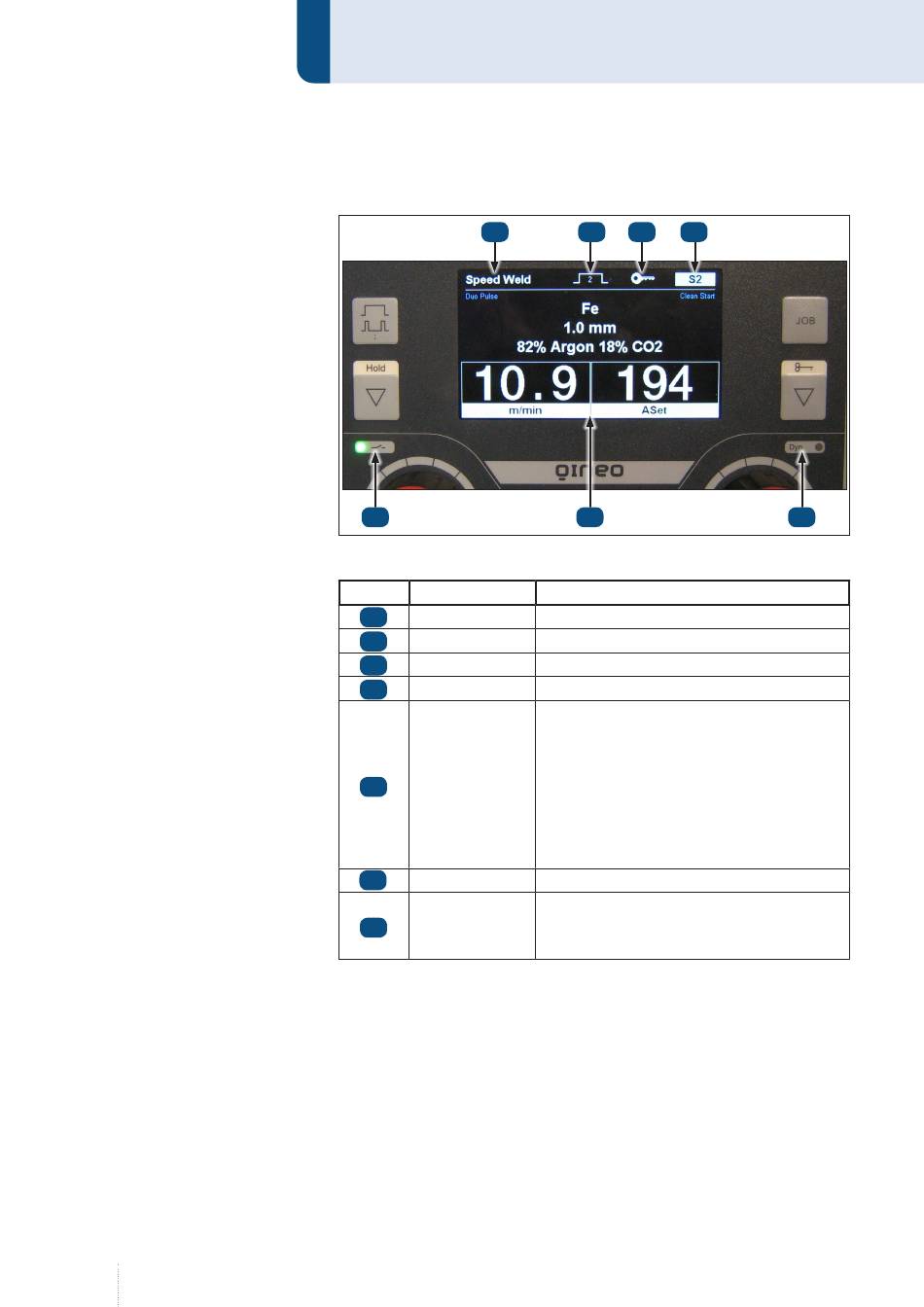

Abbildung 66.
Displayanzeige Master Plus
Position Bezeichnung
8
Prozess
Betriebsart
9
Funktionssperre Anzeige gesperrte Funktionen aktiv
10
Jobziffer
11
Statusanzeige
12
13
Hauptanzeige
Feinabgleich
14
1.3 Holdwert-Anzeige
Die Holdwert-Anzeige zeigt die gemittelten Werte der letzten Schweißung
für 10 Sekunden an. Um die Holdwert-Anzeige zu aktivieren,
Hold-Taste gedrückt, bis sich die Anzeige ändert.
Im Anschluss an den Schweißprozess wird die Holdanzeige automatisch
für 5 Sekunden angezeigt. Diese Funktion kann im Konfigurationsmenü
unter Punkt „Allgemein" deaktiviert werden.
9
10
11
13
Funktion
Anzeige aktiver Prozess
Anzeige aktive Betriebsart
Anzeige aktiver Job/Schnellspeicher
LED:
Grün - Schweißstromquelle eingeschaltet
Blau - Schweißprozess läuft
Rot (blinkt) - Störmeldung
Rot/Blau (im Wechsel) -
Störmeldung während des Schweißens
Anzeige der Schweißmesswerte
LED ein: Drehknopf (6) verstellt die Dynamik
LED aus: Drehknopf (6) verstellt die
Lichtbogenlänge
14
halten Sie die
