Reihenschaltung von Sicherheitssensoren
8.2.2 Sicherheits­/Ansteuersensor GC 363 SF
à Für die Reihenschaltung zweier GC 363 SF werden zwei Interfaces GC 363 S, sowie zwei Relais benötigt.
à Weitere Hinweise siehe Kapitel 5.2 Aktiv-Infrarot-Lichtvorhang und selbstüberwachter Radarbewegungsmel-
der GC 363 SF.
Parameter einstellen:
Ci (KI Kontaktart) auf 02 (Öffner).
X
E3 (PE3 Funktion) auf 22 (KI 2).
X
à Zubehör:
à Interface GC 363 S, Mat.-Nr. 151361
à Relais mit Freilaufdiode, Mat.-Nr. 103352

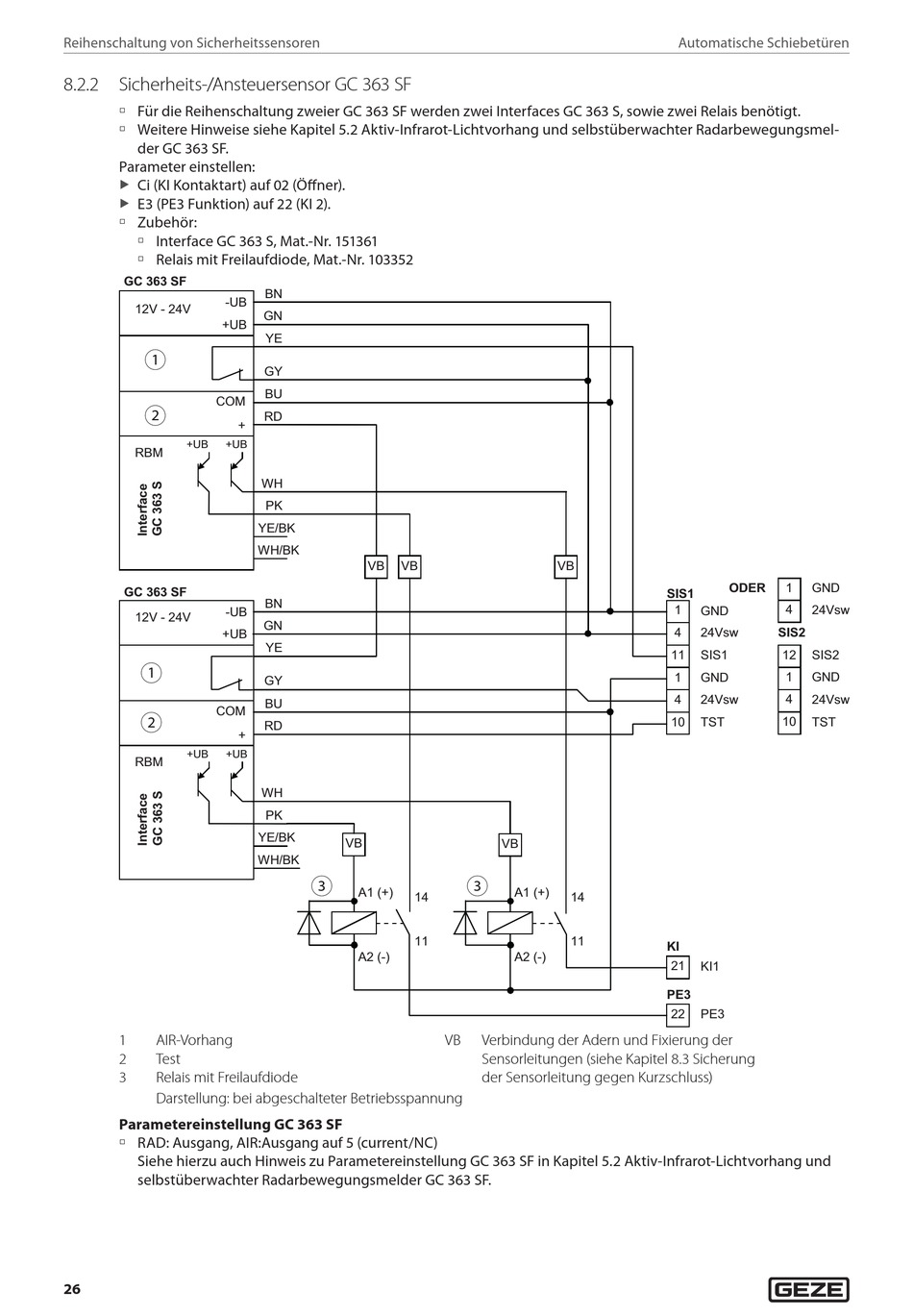

GC 363 SF
-UB
12V - 24V
+UB
1
COM
2
+UB +UB
RBM
GC 363 SF
-UB
12V - 24V
+UB
1
COM
2
+UB +UB
RBM
1 AIR­Vorhang
2 Test
3 Relais mit Freilaufdiode
Darstellung: bei abgeschalteter Betriebsspannung
Parametereinstellung GC 363 SF
à RAD: Ausgang, AIR:Ausgang auf 5 (current/NC)
Siehe hierzu auch Hinweis zu Parametereinstellung GC 363 SF in Kapitel 5.2 Aktiv-Infrarot-Lichtvorhang und
selbstüberwachter Radarbewegungsmelder GC 363 SF.
