Mola abrasiva da sgrosso e taglio
Per fissare una mola abrasiva/da taglio utilizzare il da-
u
do di serraggio (18) o il dado si serraggio rapido con
staffa (19).
Montaggio con dado di serraggio rapido (19)
(AdvancedGrind 18V-80)
Prestare attenzione alle dimensioni degli accessori di leviga-
tura. Il diametro del foro dovrà coincidere con la flangia di at-
tacco. Non utilizzare adattatori, né elementi di riduzione.
Qualora si utilizzino mole da taglio diamantate, accertarsi
che la freccia del senso di rotazione sulla mola stessa ed il
senso di rotazione dell'elettroutensile (vedere la freccia del
senso di rotazione sulla carcassa) corrispondano.
La sequenza di montaggio è riportata alla pagina con rappre-
sentazione grafica.
Per fissare la mola abrasiva/mola da taglio, utilizzare il dado
autoserrante (19) senza ulteriori attrezzi.
Il dado autoserrante (19) andrà utilizzato esclusiva-
u
mente per mole abrasive o mole da taglio.
Utilizzare esclusivamente un dado autoserrante (19)
u
integro e non danneggiato.
Durante l'avvitamento, accertarsi che il lato con sigla-
u
tura del dado autoserrante (19) non sia rivolto verso
la mola abrasiva.
Bosch Power Tools

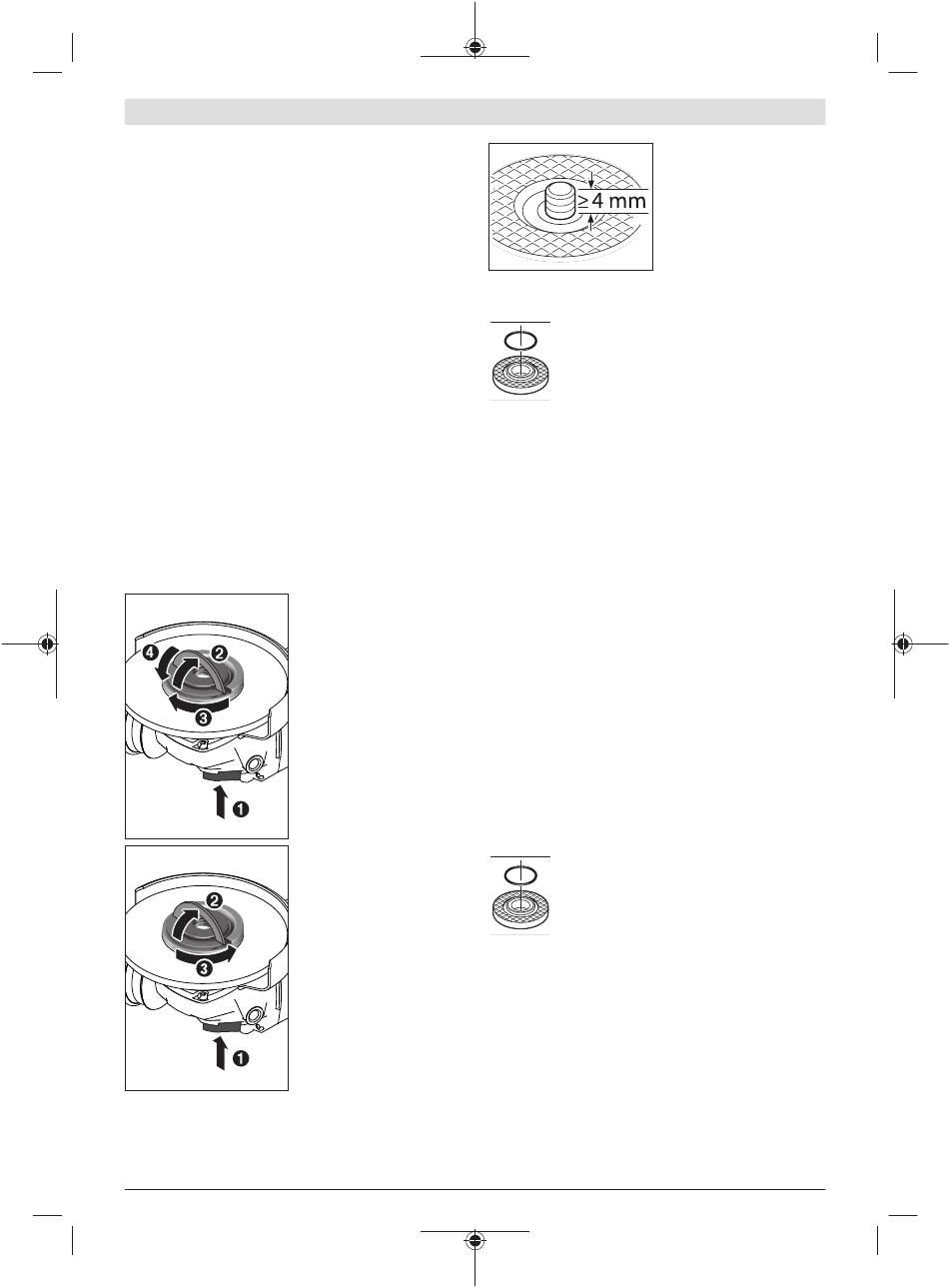

Per bloccare il mandrino
portamola, premere il pul-
sante di bloccaggio dell'al-
berino (2). Per fissare il au-
toserrante (19), sollevare
la staffa del dado stesso e
ruotare con forza quest'ulti-
mo in senso orario. Riab-
bassare quindi la staffa, per
fissare il dado autoserrante.
Serrare sul solo bordo del-
la mola non sarà sufficien-
te.
Se integro e correttamente
fissato, il dado autoserrante
(19) si potrà allentare ma-
nualmente. A tale scopo,
sollevare la staffa del dado
autoserrante e ruotare con
forza il dado stesso in senso
antiorario. Se il dado auto-
serrante è inceppato, non
allentarlo in alcun caso con
un attrezzo, ma utilizzare la
chiave a due perni.
levigatura sia fissato saldamente, per evitare che si sviti
dall'alberino durante il funzionamento dell'elettroutensile.
Nella flangia di montaggio (14), attorno al col-
lare di centraggio, è inserito un elemento in
plastica (anello torico). Qualora l'anello tori-
co sia assente o danneggiato, prima del riuti-
lizzo sarà fondamentale sostituire la flangia di
montaggio (14).
Dopo il montaggio dell'utensile abrasivo, verificare
u
prima dell'accessione se l'utensile abrasivo è montato
in modo corretto e può essere girato senza impedi-
menti. Assicurarsi che l'utensile abrasivo non venga a
contatto con la cuffia di protezione o altre parti.
Montaggio con dado di serraggio (18)
(UniversalGrind 18V-75)
Prestare attenzione alle dimensioni degli accessori di leviga-
tura. Il diametro del foro dovrà coincidere con la flangia di at-
tacco. Non utilizzare adattatori, né elementi di riduzione.
Qualora si utilizzino mole diamantate, accertarsi che la frec-
cia del senso di rotazione sulla mola stessa ed il senso di ro-
tazione dell'elettroutensile (vedere la freccia del senso di ro-
tazione sulla testa ingranaggi) coincidano.
La sequenza di montaggio è riportata alla pagina con rappre-
sentazione grafica.
Per fissare la mola abrasiva/mola da taglio avvitare il dado di
serraggio(18) e serrarlo con l'apposita chiave a due perni.
Dopo il montaggio dell'utensile abrasivo, verificare
u
prima dell'accessione se l'utensile abrasivo è montato
in modo corretto e può essere girato senza impedi-
menti. Assicurarsi che l'utensile abrasivo non venga a
contatto con la cuffia di protezione o altre parti.
Flangia di montaggio per mandrino porta-
mola M 14: Nella flangia di montaggio (14) at-
torno al collare di centraggio, è inserito un ele-
mento in plastica (O-Ring). Qualora l'O-ring
risultasse assente o danneggiato, prima del
riutilizzo sarà fondamentale sostituire la flangia di montaggio
(14).
Accessori di levigatura ammessi
È consentito utilizzare tutti gli accessori di levigatura menzio-
nati nelle presenti istruzioni d'uso.
-1
Il numero di giri [min ] ammesso, oppure la velocità periferi-
ca [m/s] ammessa per gli accessori di levigatura utilizzati,
dovranno corrispondere ai dati riportati nella tabella di se-
guito.
Italiano | 77
Una volta applicata la flan-
gia di montaggio e montata
la mola abrasiva/mola da ta-
glio, la lunghezza libera del-
la filettatura del mandrino
portamola dovrà essere di
almeno 4 mm.
Accertarsi che l'utensile di
