damit es sich im Auslauf des Elektrowerkzeugs nicht von der
Spindel abdreht.
Im Aufnahmeflansch (14) ist um den Zentrier-
bund ein Kunststoffteil (O-Ring) eingesetzt.
Fehlt der O-Ring oder ist er beschädigt,
muss der Aufnahmeflansch (14) vor der Wei-
terverwendung unbedingt ersetzt werden.
Überprüfen Sie nach der Montage des Schleifwerkzeu-
u
ges vor dem Einschalten, ob das Schleifwerkzeug kor-
rekt montiert ist und sich frei drehen kann. Stellen Sie
sicher, dass das Schleifwerkzeug nicht an der Schutz-
haube oder anderen Teilen streift.
Montage mit Spannmutter (18)
(UniversalGrind 18V-75)
Beachten Sie die Abmessungen der Schleifwerkzeuge. Der
Lochdurchmesser muss zum Aufnahmeflansch passen. Ver-
wenden Sie keine Adapter oder Reduzierstücke.
Achten Sie bei der Verwendung von Diamant-Trennscheiben
darauf, dass der Drehrichtungspfeil auf der Diamant-Trenn-
scheibe und die Drehrichtung des Elektrowerkzeuges (siehe
Drehrichtungspfeil auf dem Getriebekopf) übereinstimmen.
Die Reihenfolge der Montage ist auf der Grafikseite ersicht-
lich.
Zum Befestigen der Schleif-/Trennscheibe schrauben Sie die
Spannmutter (18) auf und spannen diese mit dem Zweiloch-
schlüssel.
Überprüfen Sie nach der Montage des Schleifwerkzeu-
u
ges vor dem Einschalten, ob das Schleifwerkzeug kor-
rekt montiert ist und sich frei drehen kann. Stellen Sie
sicher, dass das Schleifwerkzeug nicht an der Schutz-
haube oder anderen Teilen streift.
Bosch Power Tools

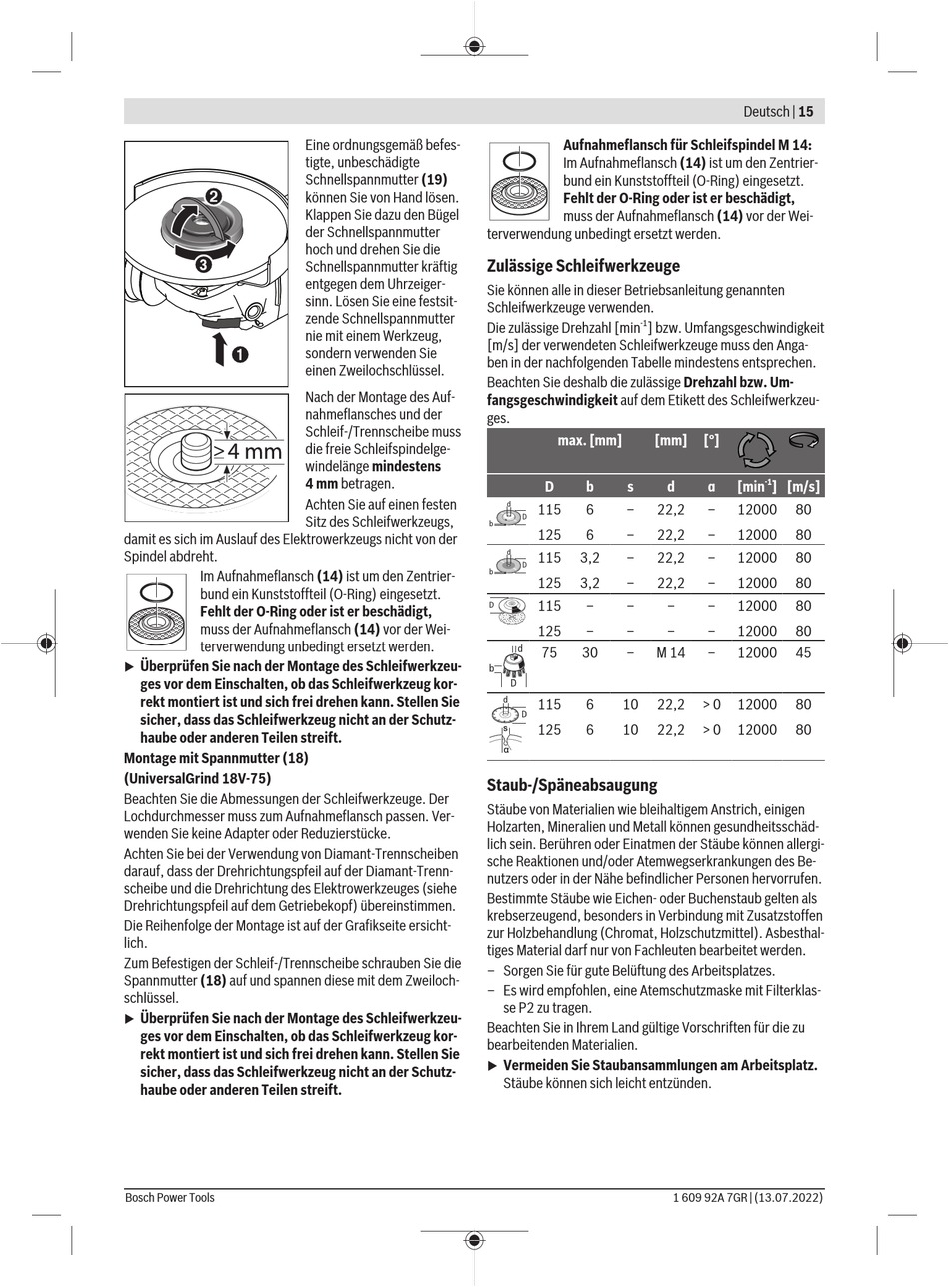

Eine ordnungsgemäß befes-
tigte, unbeschädigte
Schnellspannmutter (19)
können Sie von Hand lösen.
Klappen Sie dazu den Bügel
der Schnellspannmutter
hoch und drehen Sie die
Schnellspannmutter kräftig
entgegen dem Uhrzeiger-
sinn. Lösen Sie eine festsit-
zende Schnellspannmutter
nie mit einem Werkzeug,
sondern verwenden Sie
einen Zweilochschlüssel.
Nach der Montage des Auf-
nahmeflansches und der
Schleif-/Trennscheibe muss
die freie Schleifspindelge-
windelänge mindestens
4 mm betragen.
Achten Sie auf einen festen
Sitz des Schleifwerkzeugs,
Aufnahmeflansch für Schleifspindel M 14:
Im Aufnahmeflansch (14) ist um den Zentrier-
bund ein Kunststoffteil (O-Ring) eingesetzt.
Fehlt der O-Ring oder ist er beschädigt,
muss der Aufnahmeflansch (14) vor der Wei-
terverwendung unbedingt ersetzt werden.
Zulässige Schleifwerkzeuge
Sie können alle in dieser Betriebsanleitung genannten
Schleifwerkzeuge verwenden.
-1
Die zulässige Drehzahl [min
] bzw. Umfangsgeschwindigkeit
[m/s] der verwendeten Schleifwerkzeuge muss den Anga-
ben in der nachfolgenden Tabelle mindestens entsprechen.
Beachten Sie deshalb die zulässige Drehzahl bzw. Um-
fangsgeschwindigkeit auf dem Etikett des Schleifwerkzeu-
ges.
max. [mm]
[mm]
D
b
s
115
6
22,2
125
6
22,2
115
3,2
22,2
125
3,2
22,2
115
125
75
30
M 14
115
6
10
22,2
125
6
10
22,2
s
α
Staub-/Späneabsaugung
Stäube von Materialien wie bleihaltigem Anstrich, einigen
Holzarten, Mineralien und Metall können gesundheitsschäd-
lich sein. Berühren oder Einatmen der Stäube können allergi-
sche Reaktionen und/oder Atemwegserkrankungen des Be-
nutzers oder in der Nähe befindlicher Personen hervorrufen.
Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als
krebserzeugend, besonders in Verbindung mit Zusatzstoffen
zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthal-
tiges Material darf nur von Fachleuten bearbeitet werden.
– Sorgen Sie für gute Belüftung des Arbeitsplatzes.
– Es wird empfohlen, eine Atemschutzmaske mit Filterklas-
se P2 zu tragen.
Beachten Sie in Ihrem Land gültige Vorschriften für die zu
bearbeitenden Materialien.
Vermeiden Sie Staubansammlungen am Arbeitsplatz.
u
Stäube können sich leicht entzünden.
Deutsch | 15
[°]
-1
d
α
[min
] [m/s]
12000
80
12000
80
12000
80
12000
80
12000
80
12000
80
12000
45
> 0
12000
80
> 0
12000
80
1 609 92A 7GR | (13.07.2022)
