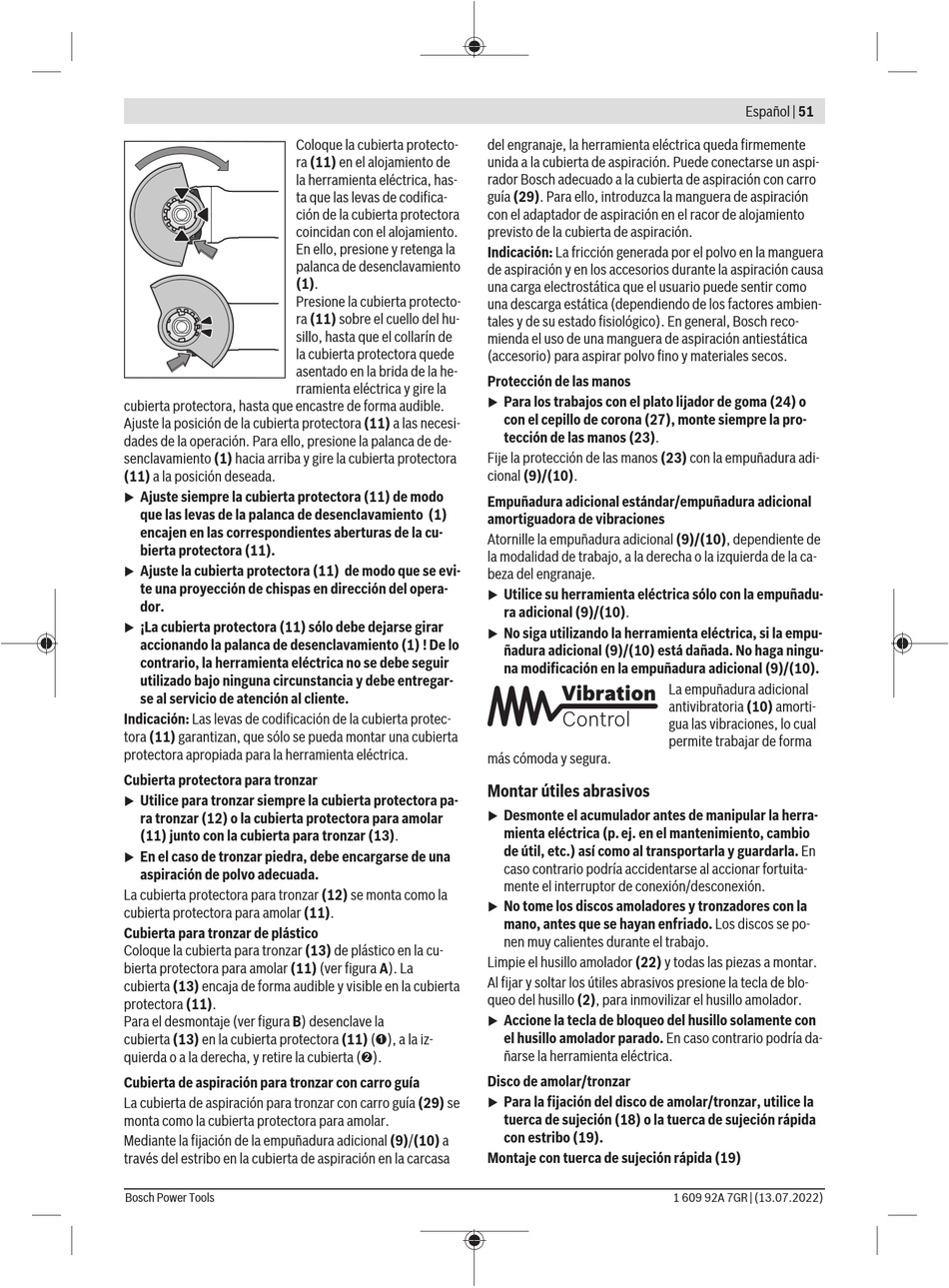

Bosch AdvancedGrind 18V-80 Originalbetriebsanleitung Seite 51

Coloque la cubierta protecto-
ra (11) en el alojamiento de
la herramienta eléctrica, has-
ta que las levas de codifica-
ción de la cubierta protectora
coincidan con el alojamiento.
En ello, presione y retenga la
palanca de desenclavamiento
(1).
Presione la cubierta protecto-
ra (11) sobre el cuello del hu-
sillo, hasta que el collarín de
la cubierta protectora quede
asentado en la brida de la he-
rramienta eléctrica y gire la
cubierta protectora, hasta que encastre de forma audible.
Ajuste la posición de la cubierta protectora (11) a las necesi-
dades de la operación. Para ello, presione la palanca de de-
senclavamiento (1) hacia arriba y gire la cubierta protectora
(11) a la posición deseada.
Ajuste siempre la cubierta protectora (11) de modo
u
que las levas de la palanca de desenclavamiento (1)
encajen en las correspondientes aberturas de la cu-
bierta protectora (11).
Ajuste la cubierta protectora (11) de modo que se evi-
u
te una proyección de chispas en dirección del opera-
dor.
¡La cubierta protectora (11) sólo debe dejarse girar
u
accionando la palanca de desenclavamiento (1) ! De lo
contrario, la herramienta eléctrica no se debe seguir
utilizado bajo ninguna circunstancia y debe entregar-
se al servicio de atención al cliente.
Indicación: Las levas de codificación de la cubierta protec-
tora (11) garantizan, que sólo se pueda montar una cubierta
protectora apropiada para la herramienta eléctrica.
Cubierta protectora para tronzar
Utilice para tronzar siempre la cubierta protectora pa-
u
ra tronzar (12) o la cubierta protectora para amolar
(11) junto con la cubierta para tronzar (13).
En el caso de tronzar piedra, debe encargarse de una
u
aspiración de polvo adecuada.
La cubierta protectora para tronzar (12) se monta como la
cubierta protectora para amolar (11).
Cubierta para tronzar de plástico
Coloque la cubierta para tronzar (13) de plástico en la cu-
bierta protectora para amolar (11) (ver figura A). La
cubierta (13) encaja de forma audible y visible en la cubierta
protectora (11).
Para el desmontaje (ver figura B) desenclave la
cubierta (13) en la cubierta protectora (11) (➊), a la iz-
quierda o a la derecha, y retire la cubierta (➋).
Cubierta de aspiración para tronzar con carro guía
La cubierta de aspiración para tronzar con carro guía (29) se
monta como la cubierta protectora para amolar.
Mediante la fijación de la empuñadura adicional (9)/(10) a
través del estribo en la cubierta de aspiración en la carcasa
Bosch Power Tools
del engranaje, la herramienta eléctrica queda firmemente
unida a la cubierta de aspiración. Puede conectarse un aspi-
rador Bosch adecuado a la cubierta de aspiración con carro
guía (29). Para ello, introduzca la manguera de aspiración
con el adaptador de aspiración en el racor de alojamiento
previsto de la cubierta de aspiración.
Indicación: La fricción generada por el polvo en la manguera
de aspiración y en los accesorios durante la aspiración causa
una carga electrostática que el usuario puede sentir como
una descarga estática (dependiendo de los factores ambien-
tales y de su estado fisiológico). En general, Bosch reco-
mienda el uso de una manguera de aspiración antiestática
(accesorio) para aspirar polvo fino y materiales secos.
Protección de las manos
Para los trabajos con el plato lijador de goma (24) o
u
con el cepillo de corona (27), monte siempre la pro-
tección de las manos (23).
Fije la protección de las manos (23) con la empuñadura adi-
cional (9)/(10).
Empuñadura adicional estándar/empuñadura adicional
amortiguadora de vibraciones
Atornille la empuñadura adicional (9)/(10), dependiente de
la modalidad de trabajo, a la derecha o la izquierda de la ca-
beza del engranaje.
Utilice su herramienta eléctrica sólo con la empuñadu-
u
ra adicional (9)/(10).
No siga utilizando la herramienta eléctrica, si la empu-
u
ñadura adicional (9)/(10) está dañada. No haga ningu-
na modificación en la empuñadura adicional (9)/(10).
más cómoda y segura.
Montar útiles abrasivos
Desmonte el acumulador antes de manipular la herra-
u
mienta eléctrica (p. ej. en el mantenimiento, cambio
de útil, etc.) así como al transportarla y guardarla. En
caso contrario podría accidentarse al accionar fortuita-
mente el interruptor de conexión/desconexión.
No tome los discos amoladores y tronzadores con la
u
mano, antes que se hayan enfriado. Los discos se po-
nen muy calientes durante el trabajo.
Limpie el husillo amolador (22) y todas las piezas a montar.
Al fijar y soltar los útiles abrasivos presione la tecla de blo-
queo del husillo (2), para inmovilizar el husillo amolador.
Accione la tecla de bloqueo del husillo solamente con
u
el husillo amolador parado. En caso contrario podría da-
ñarse la herramienta eléctrica.
Disco de amolar/tronzar
Para la fijación del disco de amolar/tronzar, utilice la
u
tuerca de sujeción (18) o la tuerca de sujeción rápida
con estribo (19).
Montaje con tuerca de sujeción rápida (19)
Español | 51
La empuñadura adicional
antivibratoria (10) amorti-
gua las vibraciones, lo cual
permite trabajar de forma
1 609 92A 7GR | (13.07.2022)
