3.
Montage Entlüftungsschlauch: Beigepackten Entlüftungsschlauch am Entlüftungsventil an-
bringen (Abbildung 3).
4.
Montage Druckkörper inkl. Wirkeinheit und Kopf: Baugruppe über das Gewinde am Kopf
mittels Überwurfmutter am Anschlussstück befestigen (Abbildung 4).
5.
Montage Elektronikhalterung: Die der Elektronik beiliegende Elektronikhalterung über die
Funktionskontur am Kopf führen und mit der M8-Schraube anschrauben (Abbildung 5).
6.
Montage Elektronik: Elektronik in die Elektronikhalterung einhängen (Abbildung 6).
Hallsensor in die Hallsensoraufnahme hinter der Elektronikhalterung einstecken und mit der
Überwurfmutter handfest abdichten (Abbildung 7).
7.
Montage Vierpolstecker: Vierpolstecker in die aus dem Kopf ragenden Kontaktstifte
einstecken (Abbildung 8).

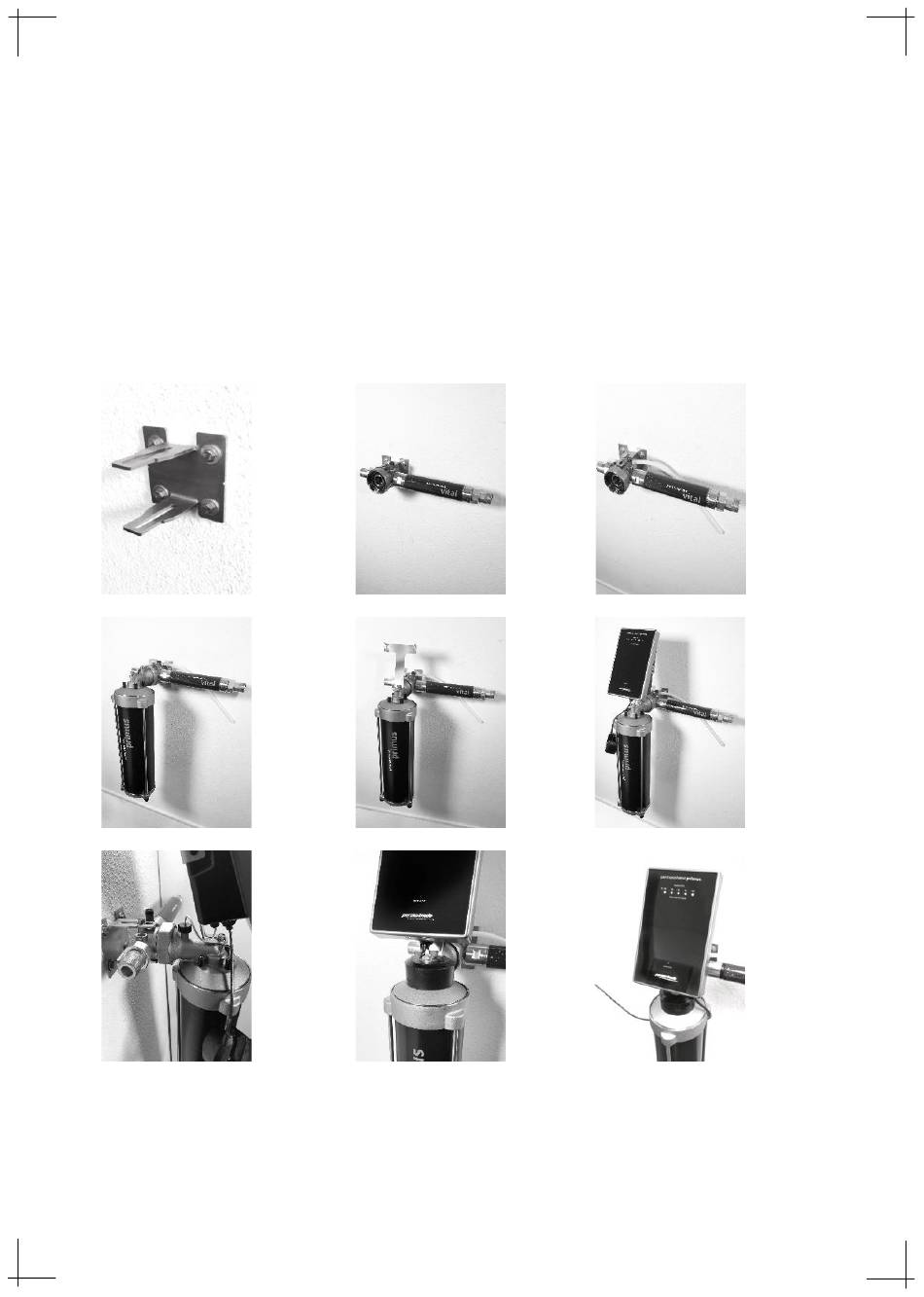

Abbildung 1
Abbildung 4
Abbildung 7
Abbildung 2
Abbildung 5
Abbildung 8
5
Abbildung 3
Abbildung 6
Abbildung 9
