6. GERÄTEMONTAGE
Die Lieferung ist hinsichtlich der im Lieferumfang beschriebenen Inhalte auf Vollständigkeit zu
prüfen. Sollten permasolvent primus 2.1-Systeme in Installationsanlagen eingebaut werden, die
nicht der Trinkwasserversorgung dienen oder in Kombination mit anderen Geräten zur
Wasserbehandlung eingesetzt werden, ist vor dem Einbau grundsätzlich die perma-trade
Wassertechnik GmbH zur fachlichen Beratung hinzuzuziehen.
Montage PT-P25-2.1 bzw. PT-PV25-2.1
Beide Gerätetypen können sowohl in eine waagerechte als auch in eine senkrechte Rohrleitung
installiert werden. Die Fließrichtung kann durch Drehen des Anschlussflansches entsprechend
angepasst werden.
Der Einbau erfolgt vorzugsweise direkt nach dem Hauseingangsfilter oder im Kaltwasserzulauf
zum Warmwasserbereiter.

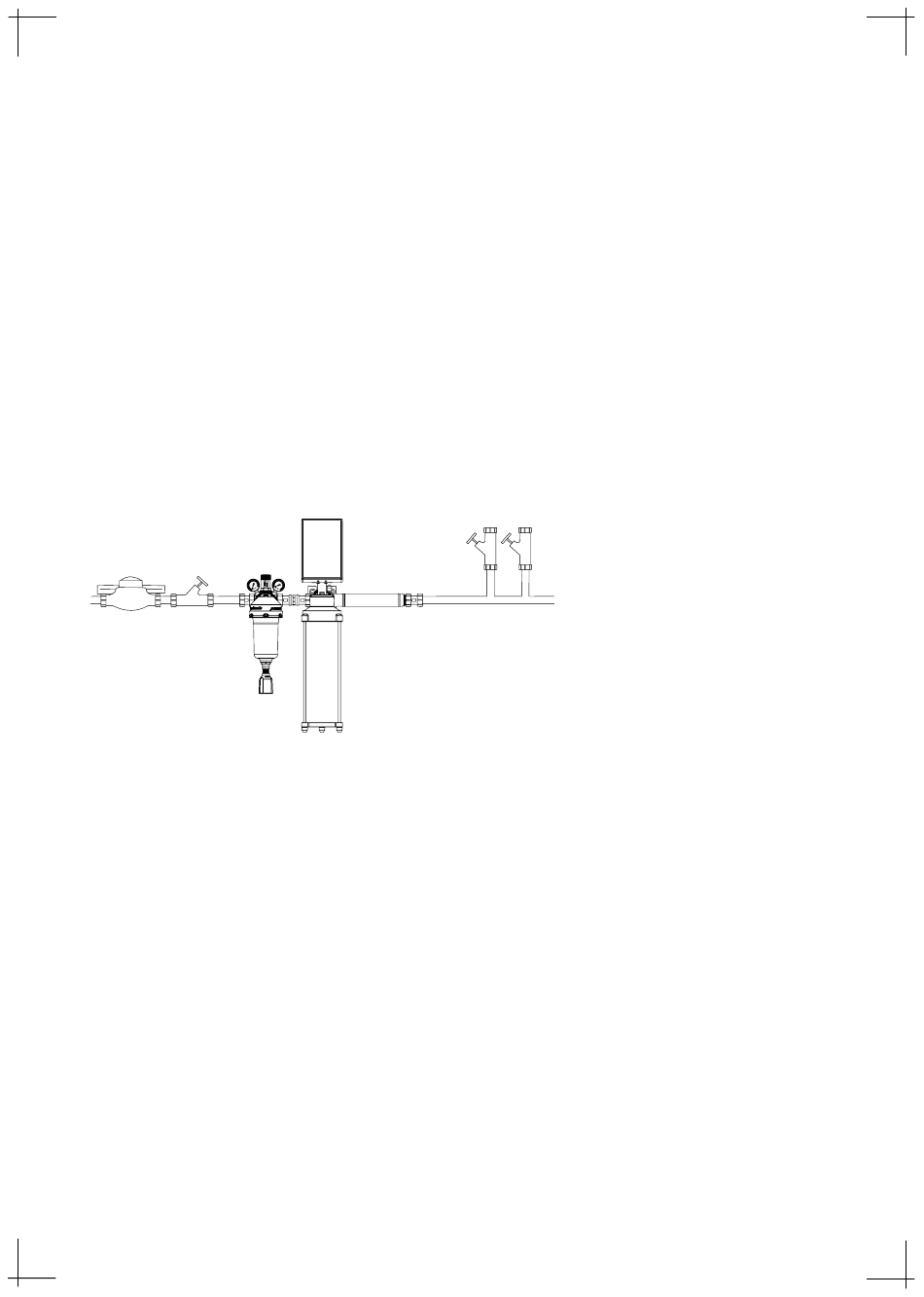

Einbauvariante
primus vital 2.1 zentral
Um einen komfortablen Austausch der Wirkeinheit zu gewährleisten empfehlen wir einen
Bodenabstand zur Rohrmitte größer 90 cm. Während des Montagevorgangs sind Absperrventile
geschlossen zu halten.
1.
Montage Wandhalterung: Wandhalterung mittels der vier mitgelieferten Schrauben und
Dübel fest an der Wand montieren (Abbildung 1). Die Ausrichtung der Wandhalterung auf
die Rohrmitte erfolgt über die seitlichen Einkerbungen in der Wandhalterung.
2.
Montage Anschlussstück: Bei der Montage des Anschlussstückes ist die durch den Pfeil
gekennzeichnete Durchflussrichtung zu beachten. Das Einlegeteil mit dem Rückfluss-
verhinderer ist eingangsseitig zu montieren. Beim PT-PV25-2.1 das PT-V25 Wasser-
behandlungsgerät in Flussrichtung hinter dem Anschlussstück anschrauben.
Anschlussstück lose mit den M8-Gewindeschrauben durch das Langloch an der
Wandhalterung befestigen (Abbildung 2). Der Wandabstand kann dank Langloch variabel
eingestellt werden. Bei Wandabständen der Rohrmitte < 6,5 cm den vorderen Teil der
Haltebügel am Absatz ablängen. Anschlussstück oder Kombination aus Anschlussstück und
PT-V25 mittels Anschlussverschraubungen fest in die bestehende Hausanschlussleitung
installieren. Für die stabile Verbindung zwischen Anschlussstück und Wandhalterung M8-
Gewindeschrauben fest anziehen.
4
