INSTALLATION
Bitte achten Sie vor der Installation darauf:
Zu überprüfen, dass Sie das Stromnetz und den Wasserkreislauf unterbrochen haben und dass
die Ventile der Schläuche, die an das Salz-Elektrolysegerät angeschlossen werden, geschlossen
sind.
Zu überprüfen, dass die verwendeten (und nicht mitgelieferten) Schläuche zu dem Salz-
Elektrolysegerät passen.
Maße der beiden mitgelieferten Schlauch-Typen:
-
CAS 1: Klebeanschluss 1,5" (Metrisch: Ø 50 mm)
-
CAS 2: Press-Anschlüsse D32 oder 38 mm
Alles zu entfernen, was die Leitungen verstopfen könnte.
Die Dichtungsringe zu fetten.
Die Fließrichtung des Wassers zu ermitteln, die mit der auf dem Elektrolysegerät angegebenen
RIchtung übereinstimmen muss: ''

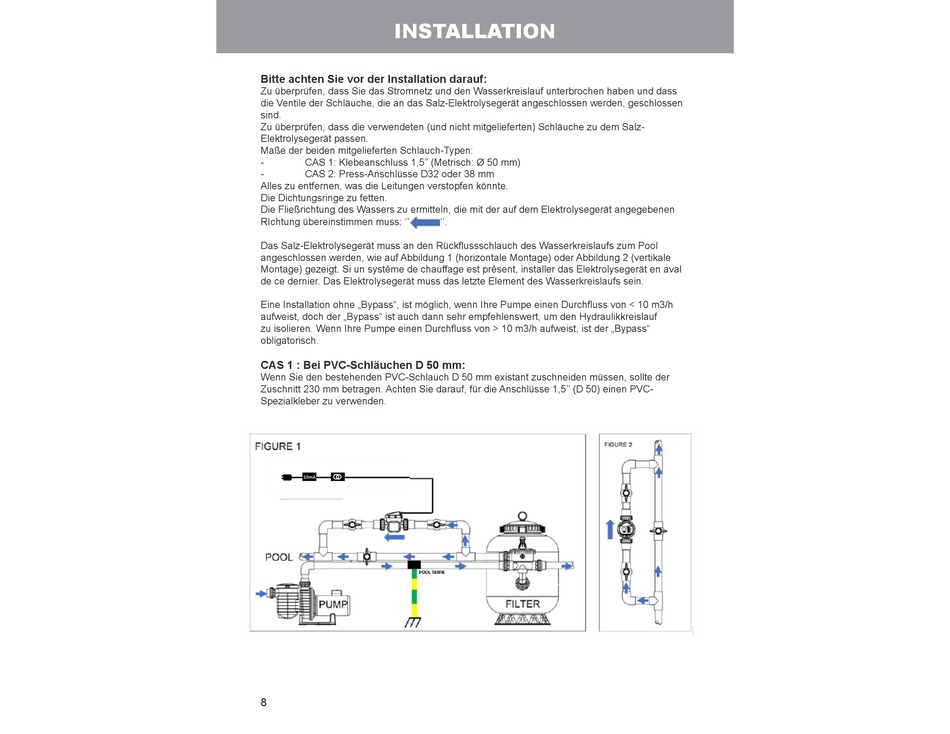

Das Salz-Elektrolysegerät muss an den Rückussschlauch des Wasserkreislaus zum Pool
angeschlossen werden, wie au Abbildung 1 (horizontale Montage) oder Abbildung 2 (vertikale
Montage) gezeigt. Si un système de chauage est présent, installer das Elektrolysegerät en aval
de ce dernier. Das Elektrolysegerät muss das letzte Element des Wasserkreislaufs sein.
Eine Installation ohne „Bypass", ist möglich, wenn Ihre Pumpe einen Durchuss von < 10 m3/h
aufweist, doch der „Bypass" ist auch dann sehr empfehlenswert, um den Hydraulikkreislauf
zu isolieren. Wenn Ihre Pumpe einen Durchuss von > 10 m3/h auweist, ist der „Bypass"
obligatorisch.
CAS 1 : Bei PVC-Schläuchen D 50 mm:
Wenn Sie den bestehenden PVC-Schlauch D 50 mm existant zuschneiden müssen, sollte der
Zuschnitt 230 mm betragen. Achten Sie darau, ür die Anschlüsse 1,5'' (D 50) einen PVC-
Spezialkleber zu verwenden.
8
''.
