DIE UNTERE PLATINE

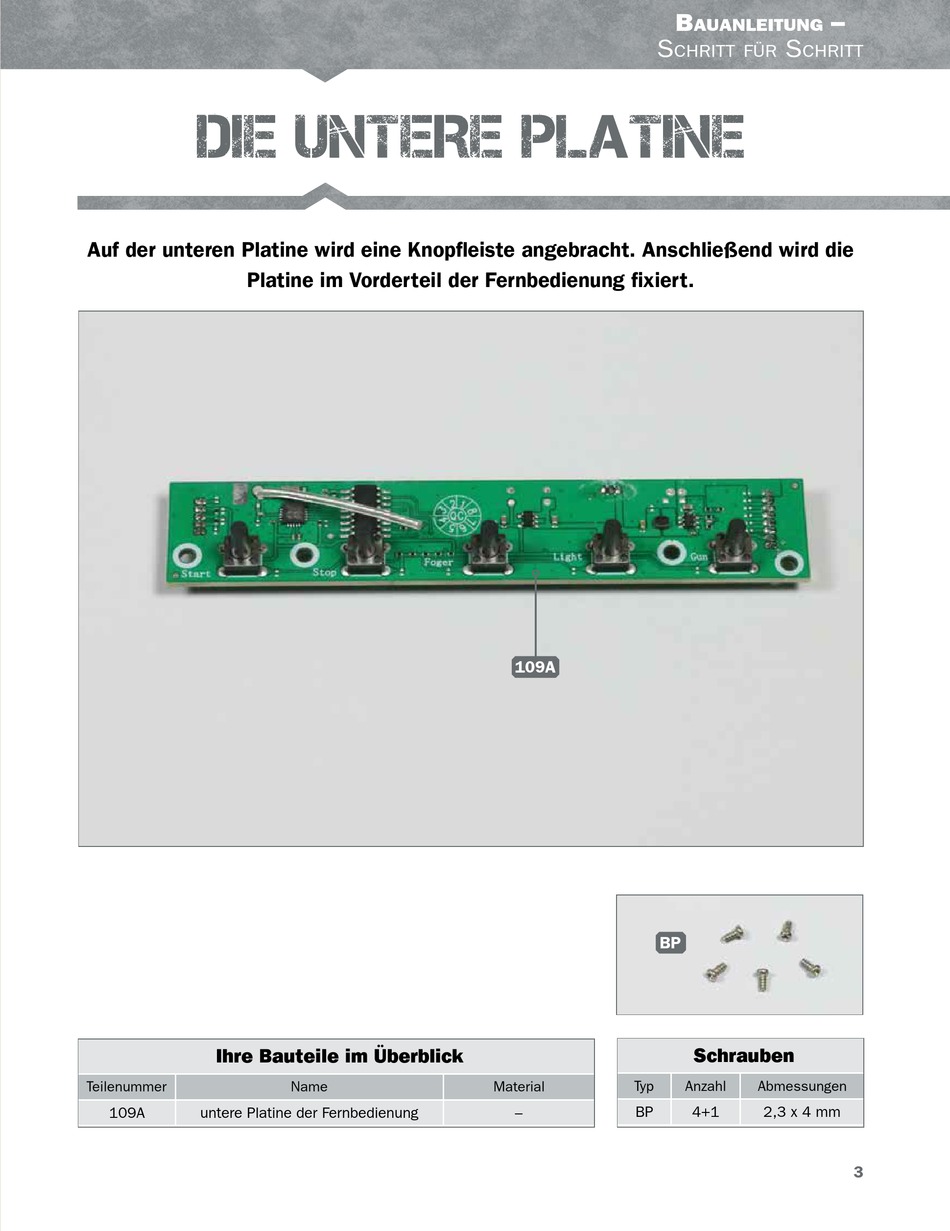

Auf der unteren Platine wird eine Knopfleiste angebracht. Anschließend wird die
Platine im Vorderteil der Fernbedienung fixiert.
Ihre Bauteile im Überblick
Teilenummer
109A
untere Platine der Fernbedienung
Name
S
109A
BP
Typ
Material
BP
–
B
–
auanleitung
S
chritt für
chritt
Schrauben
Anzahl
Abmessungen
4+1
2,3 x 4 mm
3
