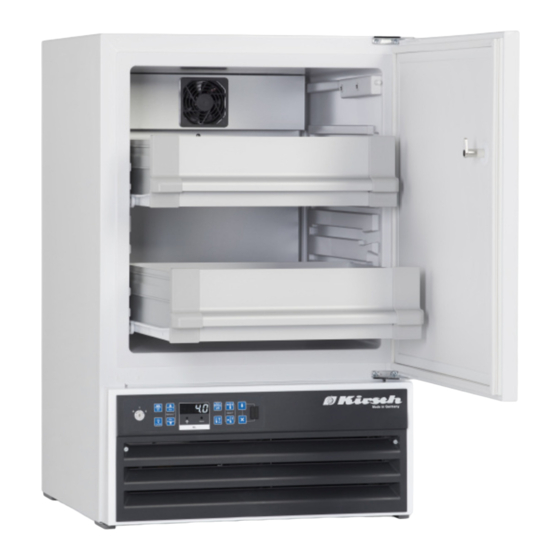

1. Allgemeine Funktionsbeschreibung Vielen Dank, dass Sie sich für KIRSCH entschieden haben. Unsere Kühl- und Gefriergeräte erzielen höchstmögliche Zuverlässigkeit, minimale Temperaturdifferenzen und Bedienerfreundlichkeit durch einen besonders stark isolierten Innenraum, eine Kältemaschine mit innenliegendem Verdampfer zur Kühlung, ®...
Seite 4
Bei einigen Modellen erfolgt die Zu- und Abluft über das frontseitige Lüftungsgitter, daher dieses nicht durch Gegenstände zustellen oder verblenden. Geräte mit oben eingebauter Kältemaschine oben nicht abdecken. Falls das Gerät eingebaut wird, die Arbeiten nur von qualifizierten Personen durchführen lassen. Unbedingt für ausreichende Belüftung der Kältemaschine sorgen. Gegebenenfalls bei KIRSCH nachfragen. Gerätegewichte:...
Die elektrischen Anschlussbedingungen müssen mit denen auf dem Typenschild des Kühlgerätes übereinstimmen. KIRSCH Kühl- und Gefriergeräte sind steckerfertige Geräte und arbeiten mit einer Spannung von 220-240 Volt und je nach Ausführung mit 50 oder 60 Hz Wechselspannung. Abweichende Sonderausführungen sind möglich, Typenschild im Innenraum rechts oben beachten! Über eine vorschriftsmäßig installierte Steckdose mit Erdung anschließen.
Beachten Sie die maximale Tragfähigkeit der Schubfächer und Roste mit 100 kg/m² entsprechend DIN 58345 / 58371 / 58375. Ein durch die Überschreitung herbeigeführter Bruch des Tragesystems kann je nach gelagertem Kühlgut zu Personenschäden führen! Bewahren Sie die Schlüssel für Tür und Steuerung so auf, dass sie nur autorisierten Personen zugänglich sind.
4. Übersicht Gerätesteuerung und Displayeinheit (bei Option PC-KIT-STICK) Schlüsselschalter Position „0“: Gerät aus Abbruch Datenauslese (bei Option PC-KIT-STICK) Position „1“: Gerät ein Position „P“: Gerät programmieren Untere Temperaturwarngrenze Tastenbelegung je nach Modell und Abfragen der eingestellten Solltemperatur Option unterschiedlich: Diode leuchtet bei Alarm Zusätzliche Abtauung (Taste mind.
5. Inbetriebnahme Beachten Sie vor der ersten Inbetriebnahme die Sicherheitshinweise aus Abschnitt „3“ (ab Seite 3) zur Aufstellung, zum Betrieb, zur vorübergehenden Stilllegung und zur endgültigen Entsorgung ausgedienter Geräte. Einschalten: Den Schlüsselschalter (1) in Position „1“ drehen. Im Display (4) wird die Innenraumtemperatur angezeigt.
Seite 9
Der Kontakt schaltet bei Alarmzustand (siehe Abschnitt 6). Der Tür-Offen-Alarm wird nicht weitergeleitet. Der Kontakt ist ausgelegt für Maximal 42V, 1A. Beschickung: Wenn die Betriebstemperatur erreicht ist, kann das Gerät beschickt werden. Nach dem Schließen der Tür entsteht im Innenraum durch Abkühlen der eingedrungenen Außenluft ein Unterdruck.
6. Alarmierungen Ihr KIRSCH Kühlgerät verfügt über Alarmfunktionen. Der Alarm wird optisch und akustisch über die Bedieneinheit ausgelöst. Zudem können Sie Alarmierungen über einen Fernwarnkontakt weiterleiten - z. B. an ein KIRSCH GSM-Modul (optional), welches die Alarmmeldung per SMS verschickt.
Seite 11
® ® Tür-Offen-Alarm (außer LABEX -285/ -335/ -465 und FROSTER-MED-95/ -LABEX -96): Ist die Tür länger als 60 Sekunden geöffnet, ertönt der akustische Alarm und im Display (4) wird die Fehlermeldung „E5“ im Wechsel mit der Temperatur angezeigt. Nach Schließen der Tür wird die optische und akustische Alarmmeldung aufgehoben. Wenn die Tür absichtlich länger offen steht, kann der Alarmton mit der Taste (5) abgestellt werden.
Hilfe einer optionalen Temperaturdokumentation (z. B. KIRSCH PC-KIT) abgelesen werden. Nach Erreichen der Betriebstemperatur wird diese auch bei wechselnden Umgebungstemperaturen automatisch gehalten. Voraussetzung hierfür ist, dass die Umgebungstemperatur mindestens 3°C über der eingestellten Solltemperatur liegt. WARNUNG! Unsachgemäße Änderungen an der Temperatureinstellung und den Warngrenzen können irreparable Schäden am Kühlgut herbeiführen! Wenden Sie sich im Zweifel an unseren Kundendienst!
Seite 13
Betriebs- Warngrenze Warngrenze oben MODELL unten °C °C temperatur °C BL-100 BL-176 BL-300 BL-520 / BL-520-CR BL-720 / BL-720-CR FROSTER-BL-178 FROSTER-BL-180 FROSTER-BL-330 FROSTER-BL-530 / FROSTER-BL-530-CR FROSTER-BL-650 FROSTER-BL-730 / FROSTER-BL-730-CR MED-100 MED-288 MED-340 MED-468 MED-520 / MED-520-CR MED-600-S FROSTER-MED-95 LABEX ® -105 LABEX ®...
8. Fehler- und Statusmeldungen Die Fehlermeldungen werden abwechselnd mit der aktuellen Temperatur angezeigt. Sind mehrere Fehler aufgetreten, so werden sie nacheinander zur Anzeige gebracht. Ertönt kein akustischer Alarm ist die Fehler- bzw. Statusmeldung nur ein Hinweis dass ein Fehler vorgelegen hat. Anzeige Ursache Wirkung...
Seite 15
Uhrzeit, Datum und Jahr nicht beiliegenden Montage und Bei Erstinbetriebnahme muss die richtig Anschlussbeschreibung KIRSCH Uhrzeit, das Datum und das Jahr PC-KIT einstellen eingestellt werden Ist ein Fehlerzustand nicht umgehend zu beheben, sollte das Kühlgut in einen anderen Schrank auslagert und das Gerät bis zum Besuch des Service-Technikers außer Betrieb genommen werden.
® 9. Besondere Sicherheitshinweise für LABEX Modelle mit explosionsge- schütztem Innenraum Die TÜV SÜD Product Service GmbH bescheinigt für KIRSCH Labor-Kühl- und Gefrierschränke mit ® explosionsgeschütztem Innenraum (LABEX Modelle): Zündquellenfreie Innenräume Die Erfüllung von Sicherheitsanforderungen für explosionsgefährdete Bereiche der Zone 2.
Für den Betrieb wird nur die zugelassene Innenausstattung mitgeliefert. Der Klassifizierung „Eigensicherheit“ entsprechen: KIRSCH kunststoffbeschichtete Drahtroste KIRSCH Edelstahlroste ® LABEX Schubfächer (schwarz) aus spezieller leitfähiger Materialkombination, sowie die speziell dafür gefertigten Rollschubführungen (silbrig glänzend mit schwarzen Rollen) ® LABEX Tauwassergefäße zur manuellen Entleerung (schwarz) aus spezieller leitfähiger...
EG-Konformitätserklärung Die Philipp Kirsch GmbH, Okenstraße 103, 77652 Offenburg, erklärt in alleiniger Verantwortung, dass das nachfolgend beschriebene Produkt zum Zeitpunkt des Inverkehrbringens die Schutzanforderungen der genannten Richtlinien und Normen einhält. Verantwortlich für die Dokumentation ist die Philipp Kirsch GmbH. Typenbezeichnung: 1.7.3 der Richtlinie 2006/42/EG...
