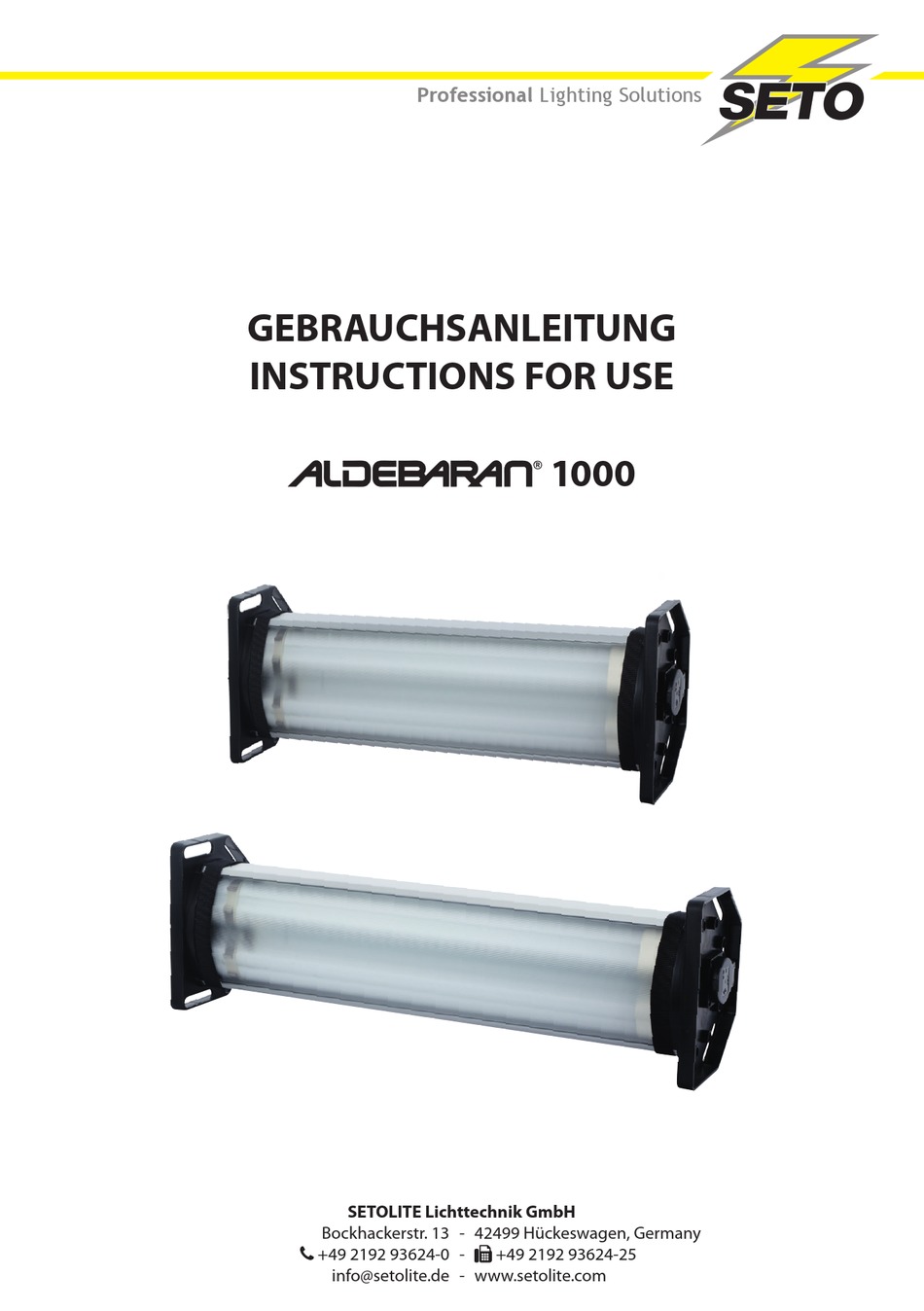

- Seite 1 Professional Lighting Solutions GEBRAUCHSANLEITUNG INSTRUCTIONS FOR USE 1000 SETOLITE Lichttechnik GmbH Bockhackerstr. 13 - 42499 Hückeswagen, Germany +49 2192 93624-0 - +49 2192 93624-25 info@setolite.de - www.setolite.com...
-
Seite 2: Inhaltsverzeichnis
Inhalt Gültigkeit der Gebrauchsanleitung Vor Gebrauch Symbole in der Gebrauchsanleitung Gewährleistung Sicherheitshinweise Anwendungsbereich Bedienelemente Vor Inbetriebnahme Installation (Hänge-/ Mastleuchte) Inbetriebnahme Besonderheiten (Leuchten mit Notlichtfunktion) 2 x 36 W EVG NOTLICHT Besonderheiten (Leuchten mit Notlichtfunktion) 2 x 55 W NOTLICHT SPEZIAL 6 –... -
Seite 3: Symbole In Der Gebrauchsanleitung
Gebrauchsanleitung hervor. Gewährleistung Hinsichtlich Gewährleistung und Garantieregelungen gelten die zum Zeitpunkt des Kaufs gültigen AGB. Bitte beachten Sie auch unsere aktuellen Seiten im Internet unter www.setolite.com Sicherheitshinweise Dieses Qualitätsprodukt ist nach aktuellen, technischen Standards gefertigt, geprüft und in einem sicherheitstechnisch einwandfreien Zustand ausgeliefert worden. -
Seite 4: Anwendungsbereich
Anwendungsbereich ALDEBARAN® 1000 Leuchten sind als Innenbeleuchtung, je nach Modell und Produkt, auch als Außen beleuchtung für Industrie, Handwerk, Werkstätten, Zelte, Rettungsdienste, Energieversorger, Bahn- und Verkehrsbetriebe usw. einsetzbar. ALDEBARAN® 1000 Leuchten sind konzipiert, um Ihnen eine optimale Beleuchtung direkt am Arbeitsplatz bereitzustellen. Bedienelemente [A] Ausführung Kippschalter [B] Ausführung DIM (Leuchte mit DIM-Funktion) -
Seite 5: Vor Inbetriebnahme
Vor Inbetriebnahme HINWEIS! • Vor Gebrauch der Leuchte ist evtl. die Schutzfolie auf der Frontscheibe zu entfernen. Für Leuchten mit Notlichtfunktion • Der Akku ist bei Auslieferung teilgeladen. Die Ladung erfolgt nach Inbetriebnahme der Leuchte. Die volle Leucht- dauer der Leuchte steht Ihnen erst nach erfolgter Ladung zur Verfügung. Beachten Sie hierzu die angegebene Ladedauer in den technischen Daten. -
Seite 6: Besonderheiten (Leuchten Mit Notlichtfunktion) 2 X 36 W Evg Notlicht
Besonderheiten (Leuchten mit Notlichtfunktion) 2 x 36 W EVG NOTLICHT Funktionsweise: Während des Netz- und Leuchtbetriebs wird ein integrierter Akku geladen und überwacht. Bei Ausfall des Netzes wird auf Akkubetrieb umgeschaltet. Im Akkubetrieb steht Ihnen ein Leuchtmittel mit reduziertem Lichtstrom zur Verfügung. Bei Wiederkehr des Netzes erfolgt eine automatische Umschaltung auf Netzbetrieb. -
Seite 7: Störung
Folgende Betriebszustände werden angezeigt (im Notlichtbetrieb): LED leuchtet ROT wenn das Notlichtelement über den Akku betrieben wird (Notlichtbetrieb) LED blitzt ROT wenn der Akku leer ist (Notlichtbetrieb beendet) Bedienelement Kippschalter: Mittels des im Deckel befindlichen Kippschalters (A) lässt sich die Notlichtfunktion Ein- bzw. Ausschalten. Die Symbolplatte ON / OFF zeigt den jeweiligen Schaltzustand. -
Seite 8: Wartung Und Instandsetzung
Wartung und Instandsetzung Leuchtmittelwechsel: Sollte ein Austausch der Leuchtmittel notwendig sein: 1. Lösen Sie die Kabelverschraubung 2. Öffnen Sie das Gehäuse durch Lösen der sechs (falls vorhanden). Befestigungsschrauben mittels Schraubendreher. 3. Ziehen Sie den Reflektor bis zur Anschluss- 4. Trennen Sie den Schutzleiter des Gehäuses durch klemme aus dem Gehäuse. -
Seite 9: Entsorgung Batterie / Akku
Klebestreifen). Beachten Sie stets die jeweils gültigen Gesetze und Verordnungen zur Entsorgung von Batterien. Rücknahme von Altgeräten Wir kümmern uns um eine umweltverträgliche Entsorgung Ihrer Altgeräte. Wenden Sie sich direkt an Ihr SETOLITE Team! Technische Daten ALDEBARAN® 1000 Serie 2 x 55 W... - Seite 10 ALDEBARAN® 1000 Serie 2 x 36 W 2 x 36 W EVG 2 x 36 W EVG DIM 2 x 36 W EVG NOTLICHT Elektrische Daten Eingangsspannung 220 bis 240 V AC Frequenz 50 / 60 Hz Leistungsaufnahme Netzbetrieb ca. 72 W Schutzklasse Lichttechnische Daten...
-
Seite 11: Erp-Daten (2019/2020-Eu)
• ALDEBARAN® 1000 2 x 55 W EVG DIM jeweils zwei Leuchtmittel der • ALDEBARAN® 1000 2 x 55 W EVG NOTLICHT Energie effizienzklasse G. SPEZIAL SETOLITE Lichttechnik GmbH Die Leuchtmittel dieser 1410911014 Leuchten dürfen vom Anwender ersetzt werden. • ALDEBARAN® 1000 2 x 36 W EVG Diese Leuchten enthalten •... -
Seite 12: Validity Of The Instructions For Use
Table of contents Validity of the instructions for use Before use Symbols in the instructions for use Warranty Safety information Field of application Controls Before initial operation Installation (hanging / mast light) Initial operation Special features (luminaires with emergency light function) 2 x 36 W EVG EMERGENCY LIGHT Special features (luminaires with emergency light function) 2 x 55 W EMERGENCY LIGHT SPECIAL 16 –... -
Seite 13: Symbols In The Instructions For Use
Warranty With regard to warranty and guarantee regulations, the terms and conditions valid at the time of purchase apply. Please refer to our latest sites at www.setolite.com Safety information This quality luminaire was built according to the rules of technology. The luminaire was built, tested and delivered in proper condition. -
Seite 14: Field Of Application
Field of application ALDEBARAN® 1000 luminaires are applicable as indoor lighting and – depending on the model and product – also as outdoor lighting for industry, crafts, workshops, tents, rescue services, energy suppliers, railway and transport companies etc. ALDEBARAN® 1000 luminaires are developed to offer you optimal illumination directly at the workplace. Controls [A] Toggle switch version [B] DIM version (luminaire with DIM function) -
Seite 15: Before Initial Operation
Before initial operation INFORMATION! • The protective film on the front pane may need to be removed before using the luminaire. For luminaires with emergency lighting function • The rechargeable battery is partially charged upon delivery. Charging takes place after the luminaire has been switched on. -
Seite 16: Special Features (Luminaires With Emergency Light Function) 2 X 36 W Evg Emergency Light
Special features (luminaires with emergency light function) 2 x 36 W EVG EMERGENCY LIGHT Functionality: During mains and light operation, an integrated battery is charged and monitored. In case of mains failure, the luminaire switches to rechargeable battery operation. In rechargeable battery mode, a luminant with reduced luminous flux is available. -
Seite 17: Fault
The following operating states are displayed (in emergency lighting mode): LED lights up RED if the emergency lighting element is operated via the rechargeable battery (emergency lighting mode) LED flashes RED when the rechargeable battery is empty (emergency lighting mode ended) Toggle switch operating element: The emergency light function can be switched on or off by means of the toggle switch (A) located in the cover. -
Seite 18: Maintenance And Repair
Maintenance and repair Replacing the luminant: Should it be necessary to replace the luminants: 1. Loosen the cable gland (if available). 2. Open the housing by loosening the six fastening screws using a screwdriver. 3. Pull the reflector out of the housing up to the 4. -
Seite 19: Disposal Battery / Rechargeable Battery
Return of old equipment We take care of the environmentally friendly disposal of your old devices. Contact your SETOLITE team directly! Technical data ALDEBARAN® 1000 serie 2 x 55 W... - Seite 20 ALDEBARAN® 1000 serie 2 x 36 W Type 2 x 36 W EVG 2 x 36 W EVG DIM 2 x 36 W EVG EMERGENCY LIGHT Electrical data Input voltage 220 to 240 V AC Frequency 50 / 60 Hz Power consumption mains operation 72 W approx.
-
Seite 21: Erp Data (2019/2020-Eu)
• ALDEBARAN® 1000 2 x 55 W EVG DIM two light sources of energy • ALDEBARAN® 1000 2 x 55 W EVG EMERGENCY efficiency class G. LIGHT SPECIAL SETOLITE Lichttechnik GmbH The luminants of these 1410911014 luminaires may be replaced by the user. - Seite 22 Notizen / Notes...
- Seite 23 Notizen / Notes...
- Seite 24 © SETOLITE Lichttechnik GmbH Alle Rechte, einschließlich Übersetzung behalten wir uns vor. Die vollständige oder teilweise Vervielfältigung ist nur mit schriftlicher Genehmigung des Herausgebers zulässig. Die Angaben in diesem Dokument entsprechen dem technischen Stand bei Drucklegung, Änderungen in Technik und Ausstattung, sowie Irrtümer und Druckfehler vorbehalten.
