Inhaltszusammenfassung für Setolite SETO ALDEBARAN 360 GRAD FLEX-C 2.0

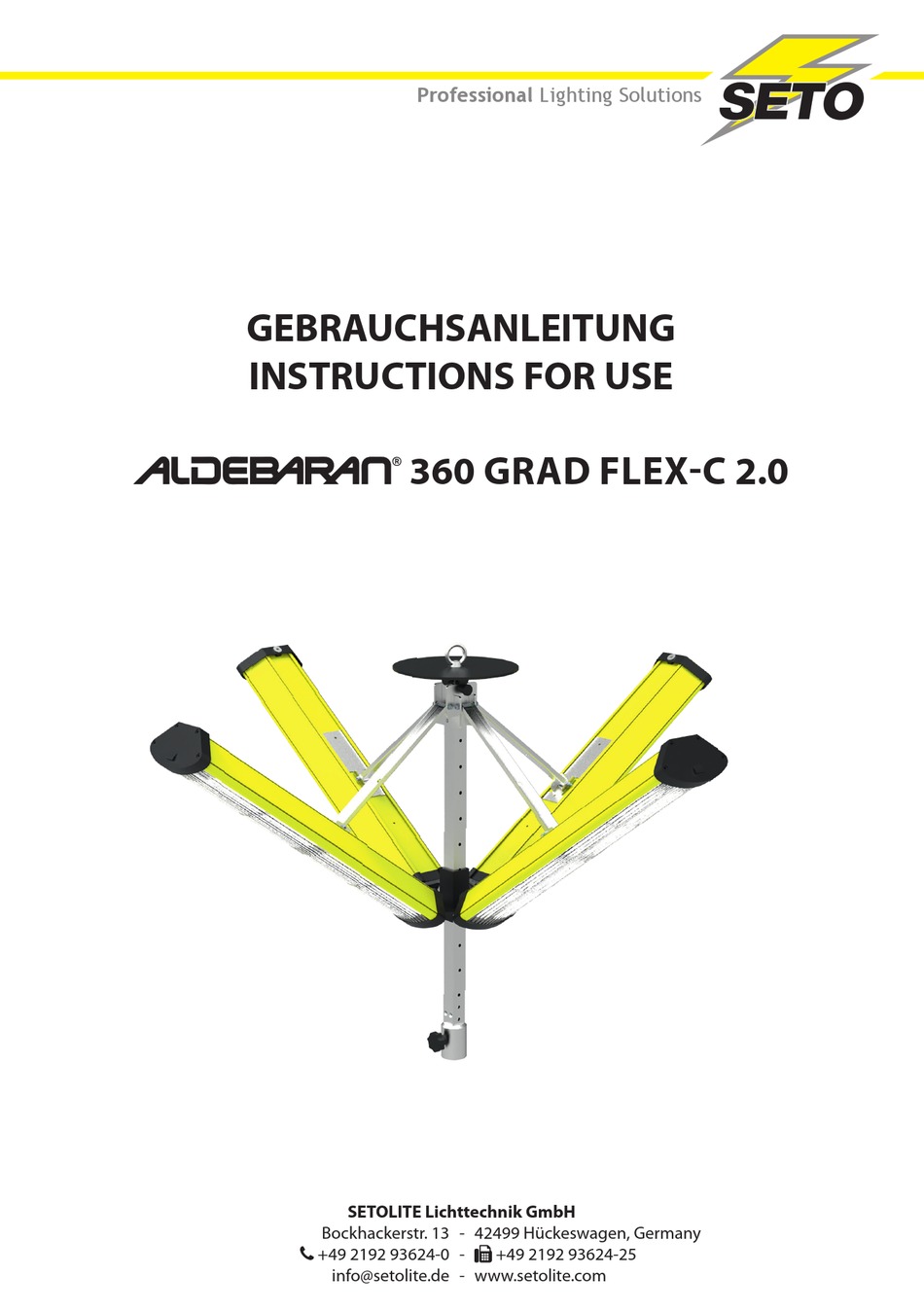

- Seite 1 Professional Lighting Solutions GEBRAUCHSANLEITUNG INSTRUCTIONS FOR USE 360 GRAD FLEX-C 2.0 SETOLITE Lichttechnik GmbH Bockhackerstr. 13 - 42499 Hückeswagen, Germany +49 2192 93624-0 - +49 2192 93624-25 info@setolite.de - www.setolite.com...
-
Seite 2: Inhaltsverzeichnis
Inhalt Gültigkeit der Gebrauchsanleitung Vor Gebrauch Symbole der Gebrauchsanleitung Gewährleistung Sicherheitshinweise Anwendungsbereich Aggregatbetrieb Bedienelemente Inbetriebnahme Anschließen der Zuleitung Betrieb 1. Installation bei Betrieb mit Stativ-/ Mastsystem 2. Installation im Hängebetrieb Ausrichten der Module Bedienung Störung Reinigung und Pflege Wartung und Instandsetzung Entsorgung Rücknahme von Altgeräten Technische Daten... -
Seite 3: Gewährleistung
Gewährleistung Hinsichtlich Gewährleistung und Garantieregelungen gelten die zum Zeitpunkt des Kaufs gültigen AGB. Bitte beachten Sie auch unsere aktuellen Seiten im Internet unter www.setolite.com Sicherheitshinweise Dieses Qualitätsprodukt ist nach aktuellen technischen Standards gefertigt, geprüft und in einem sicherheitstechnisch einwandfreien Zustand ausgeliefert worden. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Hinweise und Warnvermerke dieser Gebrauchsanleitung beachten. -
Seite 4: Bedienelemente
Bedienelemente [a] Zuleitung DIM (A) Ringmutter (B) Sterngriff (C) Bolzenaufnahme (D) Potentiometer (E) Druckschalter (F) Unterer Rastbolzen (G) Grundplatte (H) Oberer Rastbolzen (I) Bohrungen Stativ-/ Mastbetrieb Hängebetrieb... -
Seite 5: Inbetriebnahme
Inbetriebnahme Die Leuchte ist nur an Wechselstrom – mit Spannung gemäß Typenschild – an eine vorschriftsmäßig installierte Schutz- kontaktsteckdose anzuschließen. Bitte beachten Sie, dass Ihre Anlage den einschlägigen VDE-Richtlinien entspricht. Bei Fragen diesbezüglich wenden Sie sich bitte an Ihren Energieversorger oder Ihre Elektrofachkraft. Selbstverständlich stehen wir Ihnen bei Rückfragen zur Verfügung. -
Seite 6: Betrieb
Betrieb 1. Installation bei Betrieb mit Stativ-/ Mastsystemen HINWEIS! • Die Leuchte kann auf diversen Mast-/ Stativsystemen betrieben wer- den. Hierzu steht eine Mastaufnahme an der Leuchte zur Verfügung. Die Aufnahme ist für einen DIN-Bolzen (d = 30 mm) geeignet. •... -
Seite 7: Ausrichten Der Module
Ausrichten der Module Die ALDEBARAN® 360 GRAD FLEX-C 2.0 Leuchte besitzt vier einzelne Leuchtmodule, die sich mittels Mechanik auf die Anforderungen des Einsatzortes einstellen lassen. Hierzu lassen sich die Module nach Entsperren auf die gewünschte Position zwischen 0° und ca. 90° Neigung in mehreren Stufen verstellen. 1. -
Seite 8: Reinigung Und Pflege
Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle. Rücknahme von Altgeräten Wir kümmern uns um eine umweltverträgliche Entsorgung Ihrer Altgeräte. Wenden Sie sich direkt an Ihr SETOLITE Team! Technische Daten ALDEBARAN® 360 GRAD FLEX 960 2.0... -
Seite 9: Deratingkurven
• ALDEBARAN® 360 GRAD FLEX 360 IP65 2.0 Lichtquellen der Energie- • ALDEBARAN® 360 GRAD FLEX 600 COMPACT 2.0 effizienzklasse C. Die Lichtquellen dieser Leuchten SETOLITE Lichttechnik GmbH 1410911269 dürfen nur vom Hersteller oder einem von ihm beauftragten Servicetechniker oder einer vergleichbar qualifizierten Person ersetzt werden. - Seite 10 Table of contents Validity of the instructions for use Before use Symbols in the instructions for use Warranty Safety information Field of application Aggregate operation Controls Initial operation Connecting the supply line Operation 1. Installation when operating with tripod / mast systems 2.
-
Seite 11: Warranty
Warranty With regard to warranty and guarantee regulations, the terms and conditions valid at the time of purchase apply. Please refer to our latest sites at www.setolite.com Safety information This quality luminaire was built according to the rules of technology. The luminaire was built, tested and delivered in proper condition. -
Seite 12: Controls
Controls [a] Supply line DIM (A) Ring nut (B) Star grip (C) Bolt receiver (D) Potentiometer (E) Pressure switch (F) Lower detent pin (G) Base plate (H) Upper detent pin (I) Bores Tripod / mast operation Hanging operation... -
Seite 13: Initial Operation
Initial operation The luminaire is only to be connected to an alternating current – with the voltage according to the rating plate – to a properly installed safety socket. Please note that your system corresponds to the relevant VDE guidelines. If you have any questions about this, please contact your energy supplier or your electrician. -
Seite 14: Operation
Operation 1. Installation when operating with tripod / mast systems INFORMATION! • The luminaire can be operated on various tripod / mast systems. A mast mount is available on the luminaire for this purpose. The mount is suitable for a DIN bolt (d = 30 mm). •... -
Seite 15: Alignment Of The Modules
Alignment of the modules The ALDEBARAN® 360 GRAD FLEX-C 2.0 has four individual light modules that can be mechanically adjusted to the re- quirements of the place of use. For this purpose, the modules can be adjusted in several stages after unlocking to the desired position between 0°... -
Seite 16: Cleaning And Care
Please ask the municipal administration for the responsible disposal point. Return of old equipment We take care of the environmentally friendly disposal of your old devices. Contact your SETOLITE team directly! Technical data ALDEBARAN® 360 GRAD FLEX Type 960 2.0... -
Seite 17: Derating Curves
• ALDEBARAN® 360 GRAD FLEX 360 IP65 2.0 sources of energy efficiency • ALDEBARAN® 360 GRAD FLEX 600 COMPACT 2.0 class C. The light sources of these SETOLITE Lichttechnik GmbH 1410911269 luminaires may only be replaced by the manufacturer or a service technician commissioned by the manufacturer or a similarly qualified person. - Seite 18 Notizen / Notes...
- Seite 19 Notizen / Notes...
- Seite 20 © SETOLITE Lichttechnik GmbH Alle Rechte, einschließlich Übersetzung behalten wir uns vor. Die vollständige oder teilweise Vervielfältigung ist nur mit schriftlicher Genehmigung des Herausgebers zulässig. Die Angaben in diesem Dokument entsprechen dem technischen Stand bei Drucklegung, Änderungen in Technik und Ausstattung, sowie Irrtümer und Druckfehler vorbehalten.
