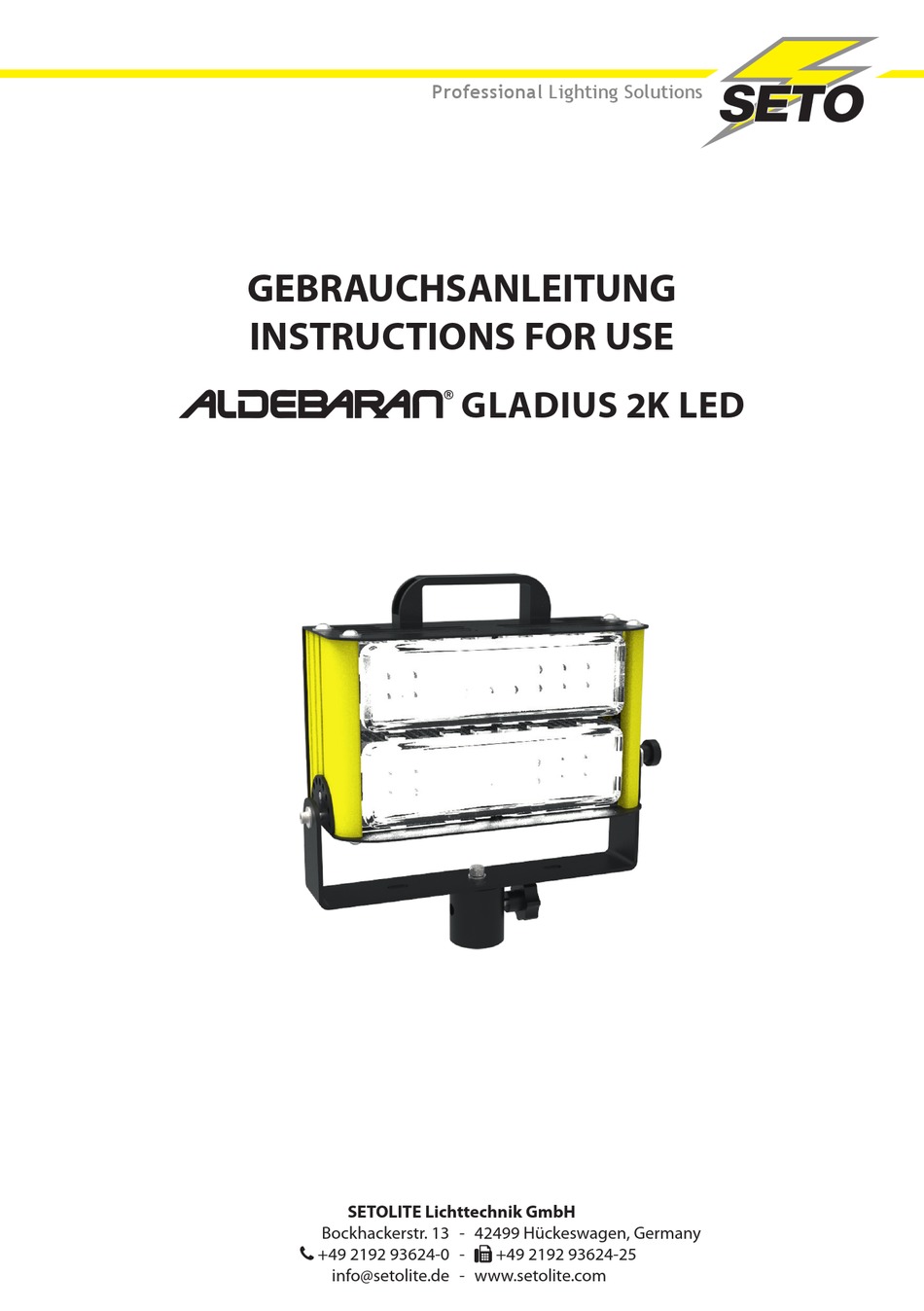

- Seite 1 Professional Lighting Solutions GEBRAUCHSANLEITUNG INSTRUCTIONS FOR USE GLADIUS 2K LED SETOLITE Lichttechnik GmbH Bockhackerstr. 13 - 42499 Hückeswagen, Germany +49 2192 93624-0 - +49 2192 93624-25 info@setolite.de - www.setolite.com...
-
Seite 2: Inhaltsverzeichnis
Inhalt Gültigkeit der Anleitung Vor Gebrauch Symbole der Anleitung Gewährleistung Sicherheitshinweise Anwendungsbereich Bedienelemente Inbetriebnahme Betrieb 1. Installation bei Betrieb mit Stativ-/ Mastsystem 2. Verstellung der Strahler-Neigung Störung Reinigung und Pflege Wartung Entsorgung Rücknahme von Altgeräten Prüfhinweis Technische Daten ErP-Daten (2019/2020-EU) Gültigkeit der Anleitung Diese Gebrauchsanleitung ist gültig für Leuchten der Serie ALDEBARAN®... -
Seite 3: Gewährleistung
Gewährleistung Hinsichtlich Gewährleistung und Garantieregelungen gelten die zum Zeitpunkt des Kaufs gültigen AGB. Bitte beachten Sie auch unsere aktuellen Seiten im Internet www.setolite.com Sicherheitshinweise Dieses Qualitätsprodukt ist nach aktuellen technischen Standards gefertigt, geprüft und in einem sicherheitstechnisch einwandfreien Zustand ausgeliefert worden. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Hinweise und Warnvermerke dieser Gebrauchsanweisung beachten. -
Seite 4: Bedienelemente
Bedienelemente (A) Tragegriff (B) Kabelwicklung (C) Bolzenaufnahme (D) Rastbolzen Inbetriebnahme Der LED-Strahler ist nur an Wechselstrom – mit Spannung gemäß Typenschild – an eine vorschriftsmäßig installierte Schutz- kontaktsteckdose anzuschließen. Bitte beachten Sie, dass Ihre Anlage den einschlägigen VDE-Richtlinien entspricht. Bei Fragen diesbezüglich wenden Sie sich bitte an Ihren Energieversorger oder Ihre Elektrofachkraft. -
Seite 5: Betrieb
Betrieb 1. Installation bei Betrieb mit Stativ-/ Mastsystemen Strahler mithilfe der Bolzenaufnahme (C) mit dem Stativ -/ Mastsystem verbinden. Mittels Sterngriff den ALDEBARAN® GLADIUS 2K LED arretieren. Vor Ausfahren des Mastes ist die Anschlussleitung vollständig abzuwickeln. WARNUNG! Verletzungsgefahr! • Bei Betrieb mit einem Stativ oder Mast ist zudem darauf zu achten, dass dieser ausreichend standfest ist. Es ist unbedingt darauf zu achten, dass es sich um eine ebene Stellfläche handelt. -
Seite 6: Störung
Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle. Rücknahme von Altgeräten Wir kümmern uns um eine umweltverträgliche Entsorgung Ihrer Altgeräte. Wenden Sie sich direkt an Ihr SETOLITE Team! Prüfhinweis Schutzleiterprüfung: Um die Wirksamkeit der Schutzmaßnahme „Erdung“... -
Seite 7: Technische Daten
Technische Daten ALDEBARAN® GLADIUS 2K LED 2K LED 12/24 V Elektrische Daten Eingangsspannung 100 bis 240 V AC 10,5-35 V DC Frequenz 50 / 60 Hz – Leistungsaufnahme ca. 160 W 120 W Schutzklasse Lichttechnische Daten Leuchtmittel 2 x SPM16B LED-Modul 2 x SPM16B LED-Modul Farbtemperatur 4.000 / 5.700 K... -
Seite 8: Erp-Daten (2019/2020-Eu)
• ALDEBARAN® GLADIUS 2K LED Diese LED-Strahler enthalten • ALDEBARAN® GLADIUS 2K LED 12/24 V eine Lichtquelle der Energie- effizienzklasse D. SETOLITE Lichttechnik GmbH Die Lichtquellen dieser LED- Strahler dürfen nur vom 1410911244 Hersteller oder einem von ihm beauftragten Servicetechniker oder einer vergleichbar qualifi- zierten Person ersetzt werden. - Seite 9 Table of contents Validity of instructions Before use Symbols in the instructions Warranty Safety information Field of application Control elements Initial operation Installation options • Installation when operating with tripod / mast systems • Adjustment of the LED spotlight inclination Fault Cleaning and care Maintenance...
-
Seite 10: Warranty
Warranty With regard to warranty and guarantee regulations, the terms and conditions valid at the time of purchase apply. Take a look at our latest sites at www.setolite.com Safety information This quality LED spotlight was built according to the rules of technology. The LED spotlight was built, tested and delivered in proper condition. -
Seite 11: Control Elements
Control elements (A) Carrying handle (B) Cable winding (C) Bolt receiver (D) Locking bolt Initial operation The LED spotlight is only to be connected to an alternating current – with the voltage according to the rating plate – to a properly installed safety socket. Please note that your system corresponds to the relevant VDE guidelines. If you have any questions about this, please contact your energy supplier or your electrician. -
Seite 12: Installation Options
Installation options 1. Installation when operating with tripod / mast systems Connect the LED spotlight to the tripod / pole system using the bolt holder. Lock the ALDEBARAN® GLADIUS 2K LED in place using the star grip. Before extending the pole, the connecting cable must be completely unwound. -
Seite 13: Fault
Please ask the municipal administration for the responsible disposal point. Return of old equipment We take care of the environmentally friendly disposal of your old devices. Contact your SETOLITE team directly! Test note Protective conductor test: To check the effectiveness of the protective measure “earthing“,... -
Seite 14: Technical Data
Technical data ALDEBARAN® GLADIUS Type 2K LED 2K LED 12/24 V Electrical data Input voltage 100 to 240 V AC 10,5-35 V DC Frequency 50 / 60 Hz – Power consumption approx. 160 W 120 W Protection class Luminous data Luminant 2 x SPM16B LED module 2 x SPM16B LED module... -
Seite 15: Erp Data (2019/2020-Eu)
• ALDEBARAN® GLADIUS 2K LED These LED spotlights contain • ALDEBARAN® GLADIUS 2K LED 12/24 V light sources of energy efficiency class D. SETOLITE Lichttechnik GmbH The light sources of these LED spotlights may only be used by 1410911244 the manufacturer or a service... - Seite 16 © SETOLITE Lichttechnik GmbH Alle Rechte, einschließlich Übersetzung behalten wir uns vor. Die vollständige oder teilweise Vervielfältigung ist nur mit schriftlicher Genehmigung des Herausgebers zulässig. Die Angaben in diesem Dokument entsprechen dem technischen Stand bei Drucklegung, Änderungen in Technik und Ausstattung, sowie Irrtümer und Druckfehler vorbehalten.
