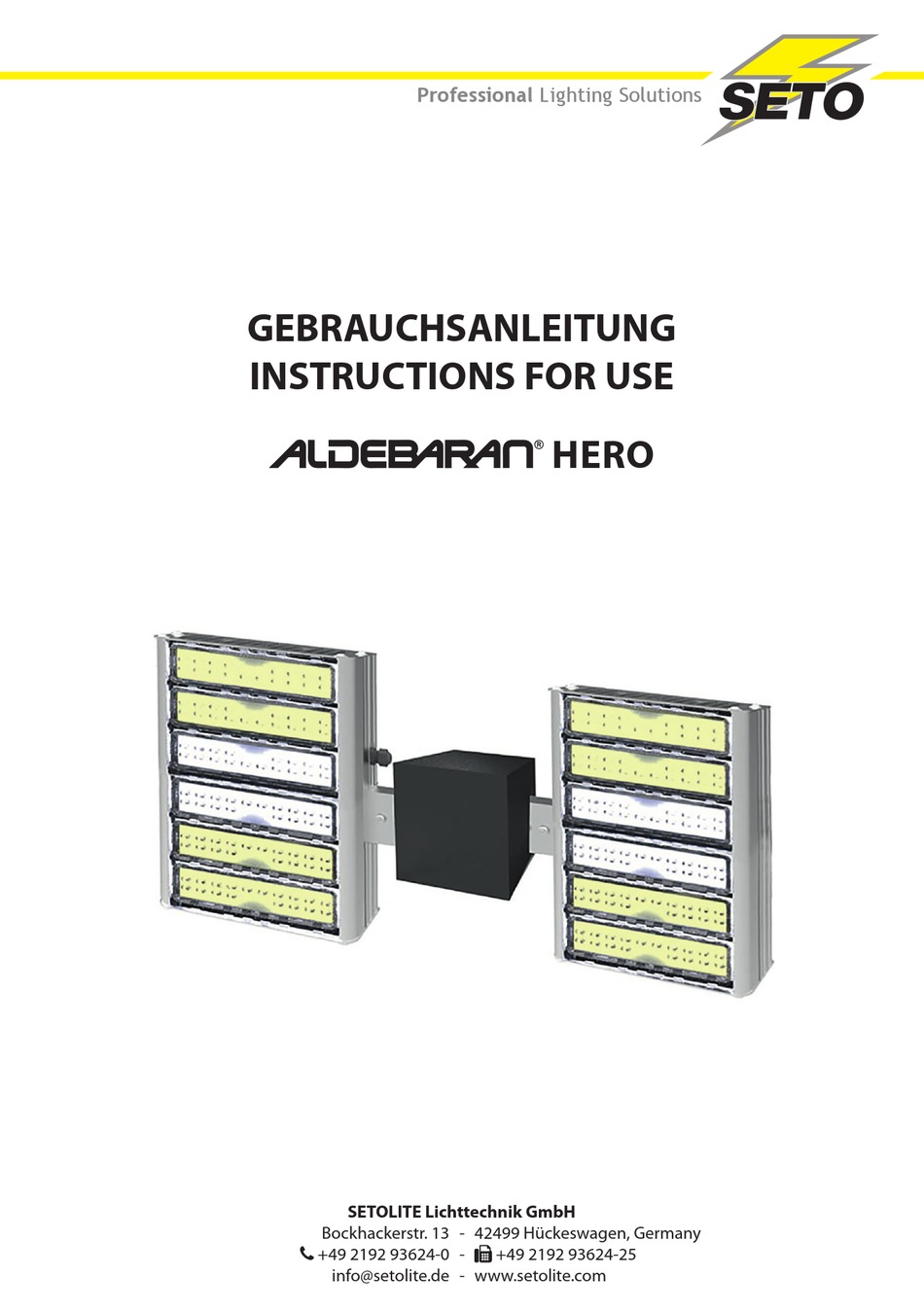

- Seite 1 Professional Lighting Solutions GEBRAUCHSANLEITUNG INSTRUCTIONS FOR USE HERO SETOLITE Lichttechnik GmbH Bockhackerstr. 13 - 42499 Hückeswagen, Germany +49 2192 93624-0 - +49 2192 93624-25 info@setolite.de - www.setolite.com...
-
Seite 2: Inhaltsverzeichnis
Inhalt Gültigkeit der Gebrauchsanleitung Vor Gebrauch Symbole der Gebrauchsanleitung Gewährleistung Sicherheitshinweise Anwendungsbereich Bedienelemente Inbetriebnahme Installation / Montage 4 – 5 Störung Reinigung und Pflege Wartung und Instandsetzung Entsorgung Rücknahme von Altgeräten Technische Daten 6 – 7 ErP-Daten (2019/2020-EU) 8 – 9 Gültigkeit der Gebrauchsanleitung Diese Gebrauchsanleitung ist gültig für LED-Strahler der Serie ALDEBARAN®... -
Seite 3: Gewährleistung
Gewährleistung Hinsichtlich Gewährleistung und Garantieregelungen gelten die zum Zeitpunkt des Kaufs gültigen AGB. Bitte beachten Sie auch unsere aktuellen Seiten im Internet unter www.setolite.com Sicherheitshinweise Dieses Qualitätsprodukt ist nach aktuellen technischen Standards gefertigt, geprüft und in einem sicherheitstechnisch einwandfreien Zustand ausgeliefert worden. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Hinweise und Warnvermerke dieser Gebrauchsanleitung beachten. -
Seite 4: Bedienelemente
Bedienelemente (A) Lichtmodul (B) Individuelle Mastaufnahme (C) Pneumatischer Lichtmast (D) Dreh-Schwenk-Einheit (E) Karabiner Inbetriebnahme Der ALDEBARAN® HERO wird prinzipiell anschlussfertig mit Zuleitung und Stecker ausgeliefert. Der LED-Strahler ist nur an Wechselstrom – mit Spannung gemäß Typenschild – an eine vorschriftsmäßig installierte Schutz kontaktsteckdose an- zuschließen. -
Seite 5: Störung
VORSICHT! • Vergewissern Sie sich, dass Ihr Stativ-/ Mastsystem für das Gewicht des LED-Strahlers / der LED-Strahler ausgelegt ist. Drahtseilsicherung Das Produkt wird mit einer Drahtseilsicherung ausgeliefert. Diese dient der Absturzsicherung des Produkts bei Versagen der regulären Befestigung. Hierdurch soll ein Abstürzen des Produktes verhindert und Gefahren für Personen in unmittel- barer Nähe vermieden werden. -
Seite 6: Wartung Und Instandsetzung
Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle. Rücknahme von Altgeräten Wir kümmern uns um eine umweltverträgliche Entsorgung Ihrer Altgeräte. Wenden Sie sich direkt an Ihr SETOLITE Team! Technische Daten ALDEBARAN®... - Seite 7 Technische Daten 12 / 24 V-Version ALDEBARAN® HERO-2 HERO-3 HERO-4 Elektrische Daten Eingangs spannung 20 bis 35 V DC Leistungsaufnahme ca. 140 W 210 W 280 W Schutzklasse Lichttechnische Daten Leuchtmittel 2 x SPM16B LED-Modul 3 x SPM16B LED-Modul 4 x SPM16B LED-Modul Lichtfarbe 3.000 K, 4.000 K, 5.000 K und 5.700 K (modellabhängig) Allgemeine Daten...
-
Seite 8: Erp-Daten (2019/2020-Eu)
• ALDEBARAN® HERO Diese LED-Strahler können je nach Konfiguration Lichtquellen der Energie- effizienzklasse D enthalten. Die Lichtquellen dieser SETOLITE Lichttechnik GmbH SETOLITE Lichttechnik GmbH 1410911240 (5.000 K, 60°) 1410911252 (5.700 K, 60°) LED-Strahler dürfen nur vom Hersteller oder einem von ihm beauf-... - Seite 9 Betriebsgerät EPREL • ALDEBARAN® HERO Diese LED-Strahler können je nach Konfiguration Lichtquellen der Energie- effizienzklasse E enthalten. SETOLITE Lichttechnik GmbH SETOLITE Lichttechnik GmbH Die Lichtquellen dieser LED-Strahler dürfen 1410911264 (3.000 K, 60°) 1410911276 (3.000 K, 25°) nur vom Hersteller oder...
- Seite 10 Table of contents Validity of instructions for use Before use Symbols in the instructions for use Warranty Safety information Field of application Controls Initial operation Installation / Mounting 12 – 13 Fault Cleaning and care Maintenance and repair Disposal Return of old equipment Technical data 14 –...
-
Seite 11: Warranty
Warranty With regard to warranty and guarantee regulations, the terms and conditions valid at the time of purchase apply. Please refer to our latest sites at www.setolite.com Safety information This quality LED spotlight was built according to the rules of technology. The LED spotlight was built, tested and delivered in proper condition. -
Seite 12: Controls
Controls (A) Light module (B) Individual mast mounting (C) Pneumatic light mast (D) Turn-swivel unit (E) Carabiner Initial operation The ALDEBARAN® HERO is delivered ready for connection with supply cable and plug. The LED spotlight must only be connected to alternating current – with voltage according to the type plate – to a properly installed protective contact socket. -
Seite 13: Fault
ATTENTION! • Make sure that your tripod / mast system is rated for the weight of the LED spotlight(s). Wire rope safety device: The product is supplied with a wire rope safety device. This serves to secure the product against falling if the regular fastening fails. -
Seite 14: Maintenance And Repair
Please ask the municipal administration for the responsible disposal point. Return of old equipment We take care of the environmentally friendly disposal of your old devices. Contact your SETOLITE team directly! Technical data ALDEBARAN®... - Seite 15 Technical data 12 / 24 V version ALDEBARAN® HERO-2 HERO-3 HERO-4 Electrical data Input voltage 20 to 35 V DC Power consumption 140 W 210 W 280 W approx. Protection class Luminous data Luminant 2 x SPM16B LED module 3 x SPM16B LED module 4 x SPM16B LED module Colour 3,000 K, 4,000 K, 5,000 K and 5,700 K (depending on model)
-
Seite 16: Erp Data (2019/2020-Eu)
Depending on the configuration, these LED spotlights can contain light sources of energy efficiency class D. The light sources of SETOLITE Lichttechnik GmbH SETOLITE Lichttechnik GmbH 1410911240 (5,000 K, 60°) 1410911252 (5,700 K, 60°) these LED spotlights may only be replaced... - Seite 17 • ALDEBARAN® HERO Depending on the configuration, these LED spotlights can contain light sources of energy efficiency class E. SETOLITE Lichttechnik GmbH SETOLITE Lichttechnik GmbH The light sources of these LED spotlights 1410911264 (3,000 K, 60°) 1410911276 (3,000 K, 25°)
- Seite 18 Notizen / Notes...
- Seite 19 Notizen / Notes...
- Seite 20 © SETOLITE Lichttechnik GmbH Alle Rechte, einschließlich Übersetzung behalten wir uns vor. Die vollständige oder teilweise Vervielfältigung ist nur mit schriftlicher Genehmigung des Herausgebers zulässig. Die Angaben in diesem Dokument entsprechen dem technischen Stand bei Drucklegung, Änderungen in Technik und Ausstattung, sowie Irrtümer und Druckfehler vorbehalten.
