- Seite 1 Datum 11/2022 Ersetzt D-EIMHP01501-22_00DE Installations-, Betriebs- und Wartungshandbuch D-EIMHP01501-22_01DE WASSERGEKÜHLTE WÄRMEPUMPENGERÄTE EWWQ014KCW1N EWWQ025KCW1N EWWQ033KCW1N EWWQ049KCW1N EWWQ064KCW1N...
-
Seite 2: Inhaltsverzeichnis
INDEX EINLEITUNG ................................4 Optionen und Funktionen ............................ 5 BETRIEBSBEREICH ............................... 6 HAUPTKOMPONENTEN ............................7 WAHL DES INSTALLATIONSORTS ........................7 INSPIZIEREN UND HANDHABEN DER EINHEIT ....................7 AUSPACKEN UND PLATZIEREN DER EINHEIT ....................7 WICHTIGE HINWEISE ZUM EINGESETZTEN KÄLTEMITTEL................7 PRÜFEN DES WASSERKREISLAUFS ........................ - Seite 3 Verwenden Sie nur Zubehör, optionale Ausrüstung und Ersatzteile, die von Daikin hergestellt und für den Gebrauch mit der Anlage ausgelegt sind, und lassen Sie sie durch Fachpersonal installieren. Wenn Sie Fragen zur Installation oder zur Benutzung haben, wenden Sie sich stets an Ihren Daikin Händler, um Ratschläge und Informationen zu erhalten.
-
Seite 4: Einleitung

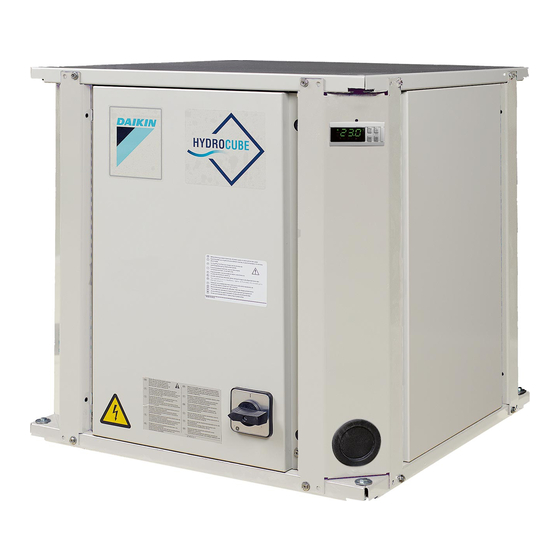

EINLEITUNG Der wassergekühlte Kaltwassersatz Daikin EWWQ-KC ist für die Installation im Innenbereich ausgelegt und wird für Kühl- und/oder Heizanwendungen eingesetzt. Die Einheiten sind in 7 Standardgrößen mit Nennkühlkapazitäten von 14 bis 64 kW erhältlich. Die EWWQ Einheiten können mit Daikin Gebläsekonvektoren oder Luftaufbereitungseinheiten zur Klimatisierung kombiniert werden. -
Seite 5: Optionen Und Funktionen
BACNET TCP/IP • Fernbedienungs-Schnittstelle • Zurüstsatz für geräuscharmen Betrieb (vor Ort installiert) • Zurüstsatz Wassereinlauftemperatur • Master/Slave-Zurüstsatz Wassertemperatur • Modem für Daikin On Site Standardfunktionen • Glykol-Anwendung für Kaltwassertemperatur bis -10°C. • Angeschalteter Kontakt • Allgemeiner Alarm • Digitale potentialfreie Kontakte... -
Seite 6: Betriebsbereich
BETRIEBSBEREICH Abbildung 1 - Betriebsgrenzen an EWWQ014-033 Abbildung 2 - Betriebsgrenzen EWWQ049-064 • ELWT: Austrittswassertemperatur Verdampfer (Evaporator Leaving Water Temperature) • CLWT: Austrittswassertemperatur Verflüssiger (Condenser Leaving Water Temperature) • 1: Betrieb mit Wasser • 2: Betrieb mit Glykol (unterhalb ELWT=4°C) D-EIMHP01501-22_01DE 6/20... -
Seite 7: Wahl Des Installationsorts
HAUPTKOMPONENTEN Verdichter Verdampfer Verflüssiger Schaltkasten Kaltwassereingang Kaltwasserausgang Verflüssiger-Wasserausgang Verflüssiger-Wassereingang Temperatursensor Einlasswasser Verdampfer (als Zubehör) 10. Temperatursensor Auslasswasser Verdampfer 11. Temperatursensor Einlasswasser Verflüssiger (als Zubehör) 12. Temperatursensor Auslasswasser Verflüssiger 13. Digitaler Controller mit Digitalanzeige 14. Stromversorgung Einlass 15. Kugelventil (vor Ort installiert) 16. -
Seite 8: Prüfen Des Wasserkreislaufs
PRÜFEN DES WASSERKREISLAUFS Die Einheiten sind mit Wasserein- und -auslässen für den Anschluss an einen Kaltwasserkreislauf und einen Warmwasserkreislauf ausgestattet. Diese Kreisläufe müssen von einem zugelassenen Techniker hergestellt werden und allen einschlägigen europäischen und nationalen Vorschriften entsprechen. Die Einheit darf nur in einem geschlossenen Wassersystem verwendet werden. Der Einsatz in einem offenen Wasserkreislauf kann zu einer übermäßigen Korrosion der Wasserleitungen führen. -
Seite 9: Tabelle 3 - Spezifikationen Für Die Wasserqualität
Der Durchflussschalter muss in der Wasseraustrittsleitung des Verdampfers installiert werden, um zu verhindern, dass die Einheit mit einem zu geringen Wasserdurchfluss arbeitet. Es ist sehr wichtig, den Durchflussschalter wie in der Abbildung gezeigt zu installieren. Beachten Sie die Position des Durchflussschalters in Bezug auf die Richtung des Wasserflusses. Wenn der Durchflussschalter in einer anderen Position montiert wird, ist die Einheit nicht richtig gegen Einfrieren geschützt. -
Seite 10: Anschliessen Des Wasserkreislaufs
Sicherstellen, dass immer ein angemessener Frostschutz gewährleistet ist. Bei Nichtbeachtung der obigen Hinweise kann es zu Schäden am Gerät kommen. Schäden durch Einfrieren sind von der Garantie ausgeschlossen. Daher lehnt Daikin Applied Europe S.p.A. jede Haftung dafür ab. D-EIMHP01501-22_01DE 10/20... -
Seite 11: Verkabelung Vor Ort
12. VERKABELUNG VOR ORT Sämtliche Verkabelung vor Ort und alle Bauteile müssen von einem zugelassenen Elektriker installiert werden und den einschlägigen europäischen und nationalen Vorschriften entsprechen. Die Verdrahtung vor Ort muss gemäß dem mit der Einheit gelieferten Schaltplan und den untenstehenden Anweisungen erfolgen. -
Seite 12: Verantwortlichkeiten Des Bedieners
Die Nichtbeachtung dieser Regel kann zu Schäden an den Verdichtern aufgrund einer übermäßigen Ansammlung von Flüssigkeit im Inneren führen. Dieses Daikin-Gerät stellt eine erhebliche Investition dar und verdient die Aufmerksamkeit und Sorgfalt, um diese Ausrüstung in einwandfreiem Zustand zu halten. -
Seite 13: Routinemäßige Wartung
14. WARTUNG Tabelle 6 - R410A Druck-/Temperaturtabelle °C °C °C 5.22 12.30 24.95 5.41 12.65 25.56 5.60 13.02 26.18 5.79 13.39 26.81 6.00 13.77 27.45 6.20 14.15 28.10 6.42 14.55 28.77 6.63 14.95 29.44 6.86 15.37 30.13 7.09 15.79 30.84 7.32 16.22 31.55... -
Seite 14: Tabelle 7 - Standardplan Für Die Routinemäßige Wartung
Alle elektrischen Wartungsarbeiten müssen von qualifiziertem Personal durchgeführt werden. Stellen Sie sicher, dass das System ausgeschaltet ist und der Hauptschalter des Geräts geöffnet ist. Bei Nichtbeachtung dieser Vorschrift kann es zu schweren Verletzungen kommen. Wenn das Gerät ausgeschaltet ist, sich der Trennschalter jedoch in einer geschlossenen Position befindet, stehen nicht genutzte Leitungen weiterhin unter Spannung. -
Seite 15: Tabelle 8 - Wartungsplan Für Routinemäßige Wartung Für Kritische Anwendung Und/Oder In Hoch Aggressiver Umgebung
Die Verflüssigerreihen mit sauberem Wasser und die Wasserwärmetauschern mit geeigneten Chemikalien reinigen. Partikel und Fasern können die Wärmetauscher verstopfen; besonders bei Wasserwärmetauschern ist darauf zu achten, dass mit Kalziumkarbonat angereichertes Wasser verwendet wird. Ein Anstieg der Druckverluste oder eine Abnahme des thermischen Wirkungsgrades weisen darauf hin, dass die Wärmetauscher verstopft sind. In Umgebungen mit einer hohen Teilchen-Konzentration in der Luft kann es erforderlich sein, die Verflüssigerreihe häufiger zu reinigen. -
Seite 16: Kundendienst Und Begrenzte Garantie
15. KUNDENDIENST UND BEGRENZTE GARANTIE Der Hersteller testet sämtliche Geräte im Werk und leistet 12 Monate ab Erstinbetriebnahme bzw. 18 Monate ab Auslieferungsdatum Garantie. Unsere Geräte wurden gemäß der höchsten Qualitätsstandards entwickelt und hergestellt und gewährleisten jahrelang einen störungsfreien Betrieb. Das Gerät muss jedoch auch während der Garantiezeit, ab dem Zeitpunkt der Installation und nicht erst ab dem Datum der Inbetriebnahme gewartet werden. -
Seite 17: Abbildung 3 - Kältemittelkreislauf-Schema Ewwq 014 - 033 Kcw1N
Abbildung 3 - Kältemittelkreislauf-Schema EWWQ 014 - 033 KCW1N Abbildung 4 - Kältemittelkreislauf-Schema EWWQ 049 - 064 KCW1N LEGENDE POS. POS. BAUTEIL BAUTEILANSCHLUSS VERDICHTER VERDICHTER/VERFLÜSSIGER VERFLÜSSIGER (NPHE) VERFLÜSSIGER/THERM.-EXP.-VENTIL 1/L2-1 TROCKNERFILTER THERMOSTAT-EXPANSIONSVENTIL THERM.-EXP.-VENTIL/VERDAMPFER 2/L2-2 VERDAMPFER (BPHE) VERDAMPFER/VERDICHTER KUGELHAHN (OPTIONAL) S1-1 VERDAMPFER/SPEICHER ENTLÜFTUNGSVENTIL (OPTIONAL) S1-2 SPEICHER/VERDICHTER... -
Seite 18: Vor Beginn
16. VOR BEGINN Die Einheit darf nicht in Betrieb genommen werden, auch nicht für einen sehr kurzen Zeitraum, bevor die folgende Vorinbetriebnahme-Checkliste vollständig ausgefüllt wurde. Tabelle 9 - Vor dem Gerätestart durchzuführende Standardschritte Ankreuzen, wenn geprüft Auf äußere Schäden überprüfen Die Hauptsicherungen, Erdschlussmelder und Hauptschalter installieren. - Seite 19 ANMERKUNGEN D-EIMHP01501-22_01DE 19/20...
- Seite 20 Die vorliegende Veröffentlichung dient nur zu Informationszwecken und stellt kein verbindliches Angebot durch Daikin Applied Europe S.p.A. dar. Daikin Applied Europe S.p.A. hat den Inhalt dieser Veröffentlichung nach bestem Wissen und Gewissen zusammengestellt. Es werden für die Vollständigkeit, Richtigkeit, Verlässlichkeit oder Eignung des Inhalts für einen bestimmten Zweck, und auch für die hier beschriebenen Produkte und Dienstleistungen keine ausdrücklichen oder...
