Multicap DC 26
Zertifizierte Verwendung
Endress+Hauser
> 80 °C
Separate Montage des Elektronikeinsatzes bei zu hoher Umgebungstemperatur für das Sondengehäuse
Beachten Sie außer den Hinweisen in dieser Technischen Information auch die besonderen
Bedingungen in den Zertifikaten und die entsprechenden Vorschriften.

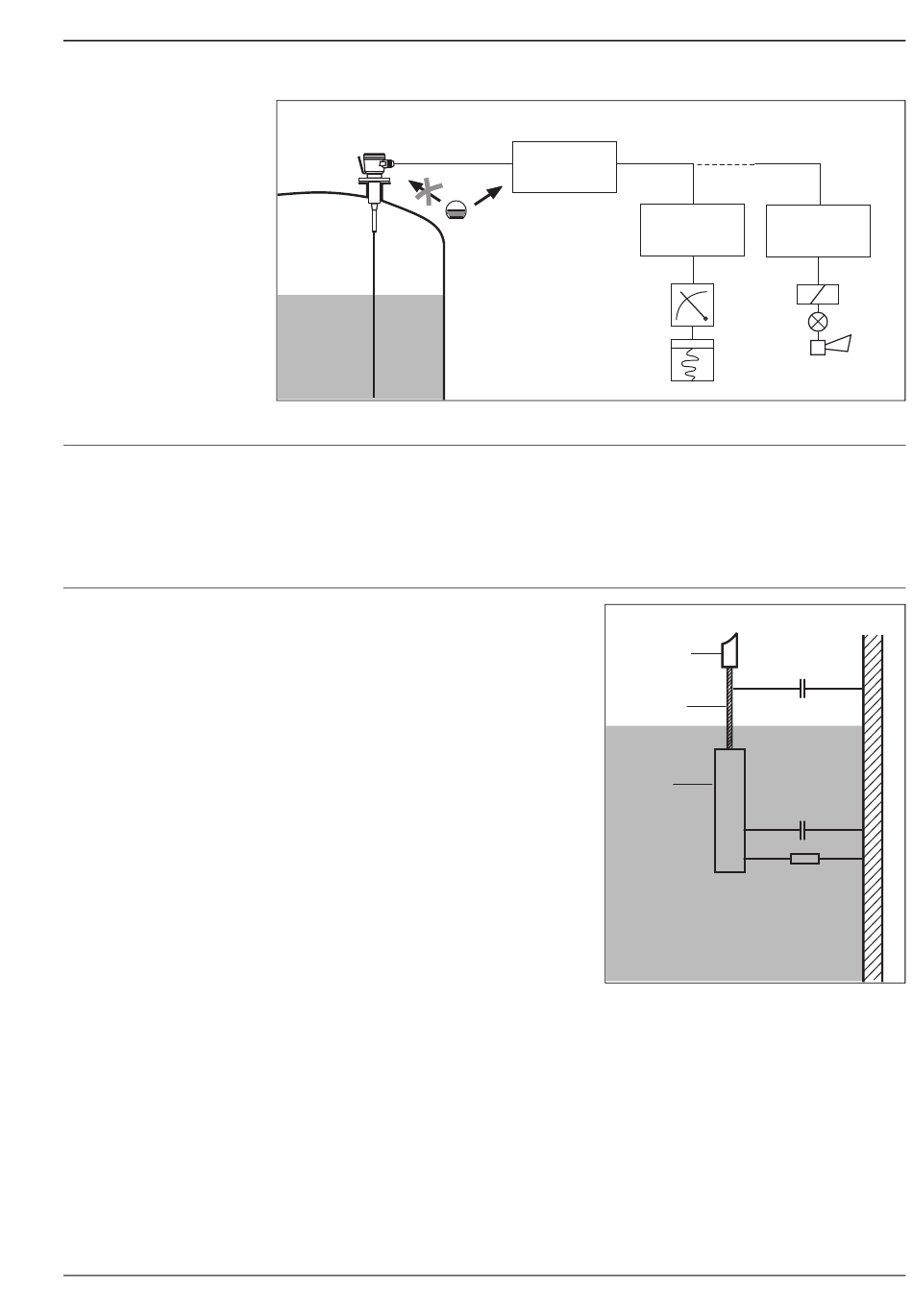

Funktionsprinzip
Die Sonde bildet mit der Behälterwand oder
der Gegenelektrode einen Kondensator.
Befindet sich die Sonde in Luft, so wird eine
bestimmte niedrige Anfangskapazität ge-
messen. Sobald Füllgut die Sonde umschließt,
wird die Parallelschaltung aus der jetzt
wesentlich größeren Kapazität und dem
Widerstand des Füllguts – die Impedanz –
gemessen.
Bei Grenzstanddetektion mit diesen teiliso-
lierten Sonden bedeutet das, dass bereits ab
einer geringen Leitfähigkeit des Füllguts
Änderungen der Dielektrizitätskonstante und
damit Kapazitätsänderungen keinen Einfluss
mehr auf den Schaltpunkt haben.
Andererseits zeigt das auch, dass kontinuierliche
Messung mit teilisolierten Sonden in leitfähigen
Füllgütern nicht möglich ist.
Die Sonde mit Abschirmung vermeidet Einflüsse
durch Füllgutansatz oder Kondensat in der Nähe
des Prozessanschlusses, die Sonde mit aktiver
Ansatzkompensation für Grenzstanddetektion
gleicht Einflüsse durch Ansatzbildung an der
Sonde aus.
HMC ...
oder
HTC ...
EC ...
Teilisolation
Sondenseil
Gewicht
Ersatzschaltbild für die kapazitive Messtechnik
mit teilisolierten Sonden
oder
FMC ...
FTC ...
L00-DC21xxxx-14-05-xx-de-001
in Luft
C
A
in Füllgut
C
R
L00-DC26xxxx-05-05-xx-de-001
3
