1. Lösen Sie die Schraube und entfernen Sie die Stellungsanzeigerbuchse
Elektrikbox. Entfernen Sie die Versiegelungsverschraubung, ziehen Sie den Anschlussblock heraus und lösen Sie
die Zugentlastungsmutter.
2. Verbinden Sie das Signalkabel mit den Klemmen im Anschlussblock wie in
finden Sie Informationen zum korrekten Kabeldurchmesser. Verwenden Sie nicht den mit dem Erdungssymbol
markierten Anschluss.
3. Bringen Sie den Anschlussblock wieder an der Buchse an und setzen Sie diese wieder ein. Beachten Sie, dass die
Buchse nicht polarisiert ist und in jeder der vier möglichen Positionen angebracht werden kann. Achten Sie
darauf, dass die Buchsen mit den entsprechend markierten Pins an der Elektrikbox verbunden werden.
© Edwards Limited 2013. Alle Rechte vorbehalten.
Edwards und das Edwards-Logo sind Warenzeichen von Edwards Limited.

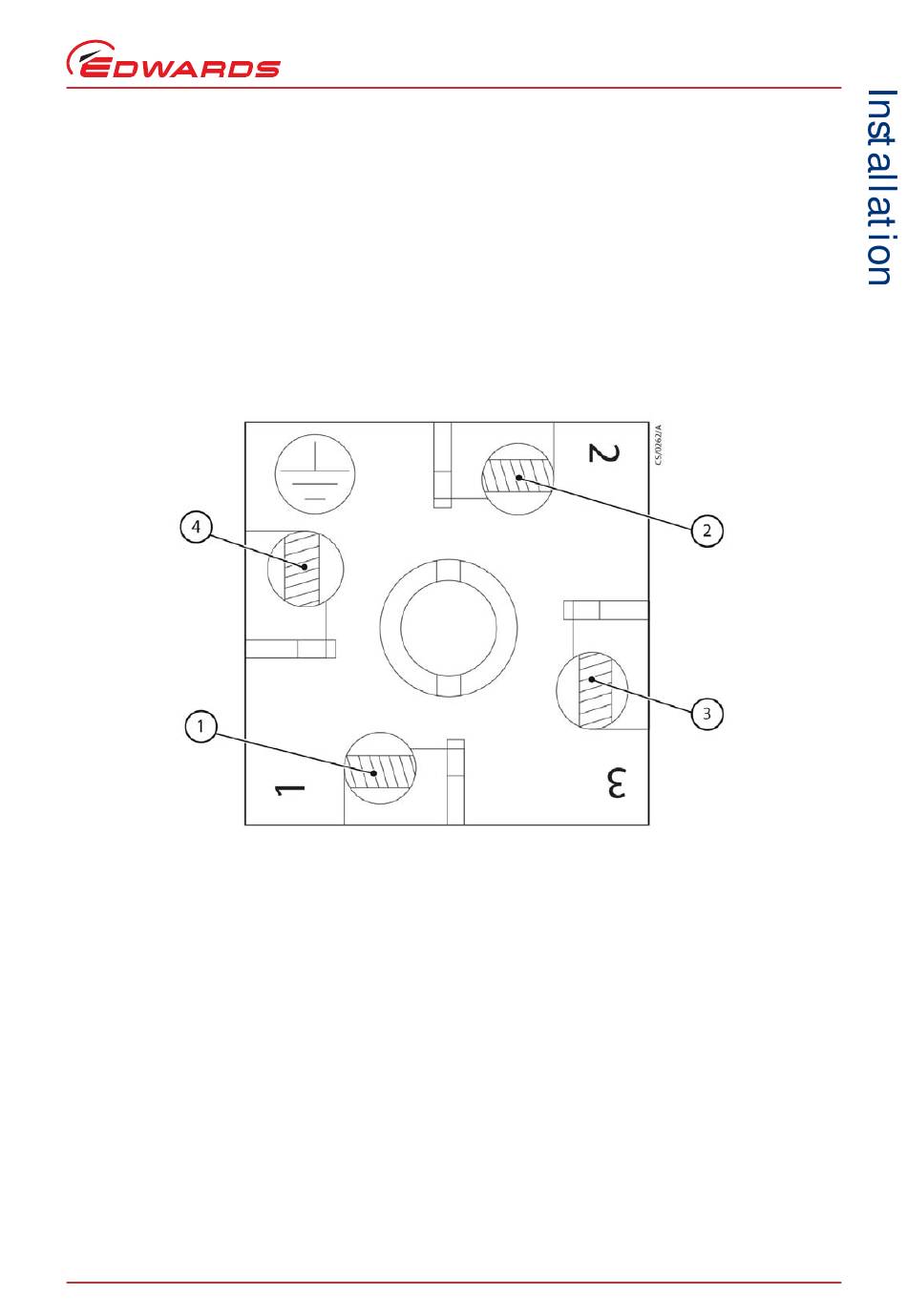

Abbildung 6 - Stellungsanzeigeranschlüsse
1. Normalerweise geschlossen
2. Normalerweise geöffnet
3. Common (Gemeinsam)
4. Nicht verwendet
C411-02-882 Issue J
(Abbildung
4, Ziffer 7) von der
Abbildung 6
gezeigt. Unter
Tabelle 2
Seite 13
