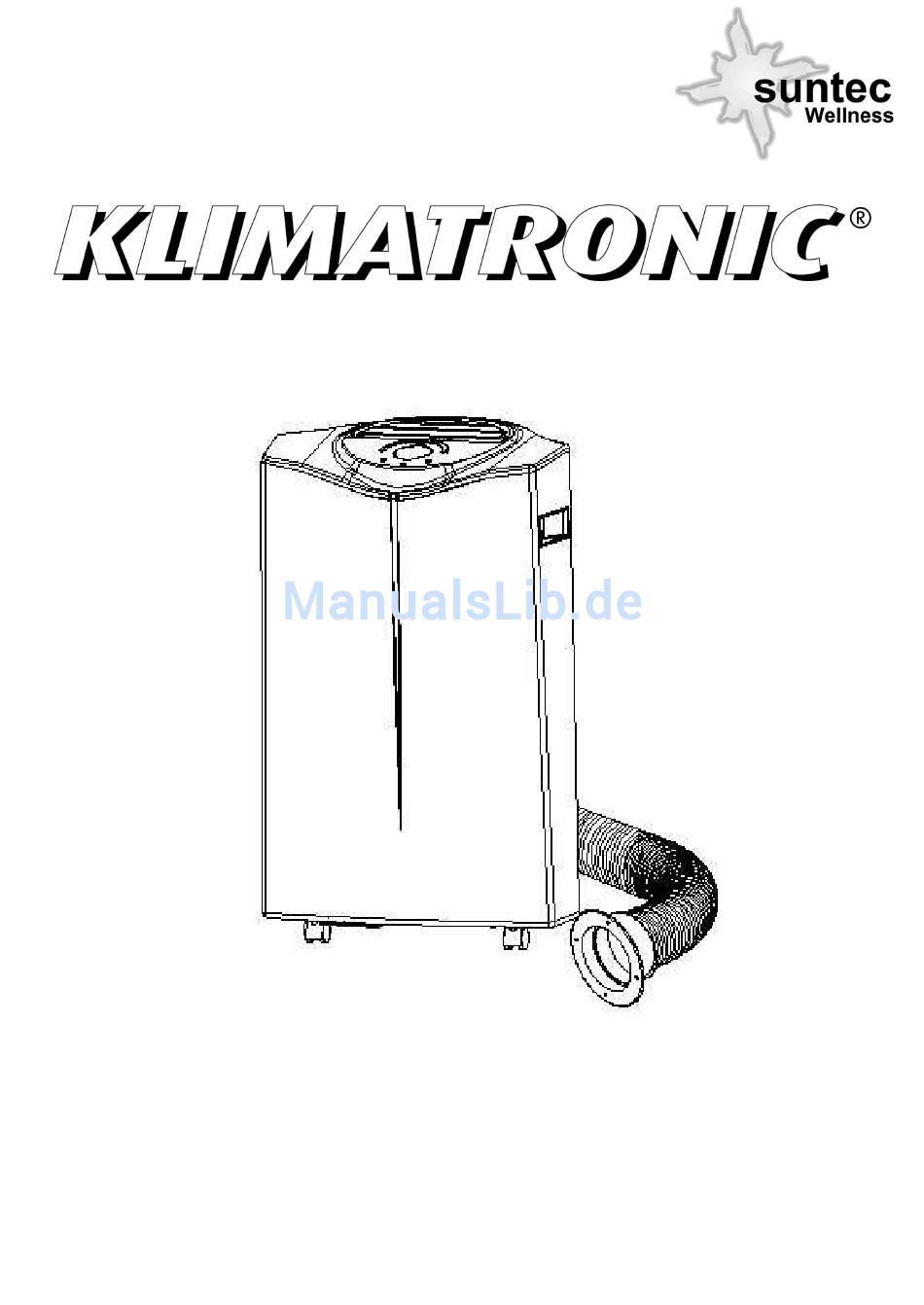

- Seite 1 Advance MM Advance 2.9 MM plus Advance 3.5 MM plus ☆ ☆ ☆ ☆ Bitte lesen Sie diese Anweisungen gut durch und bewahren sie sorgfältig auf...
-
Seite 2: Spezifikation
SPEZIFIKATION Advance 2.9MM plus Advance 3.5MM plus Modellnr. 10000 BTU/hr 12000 BTU/hr Kühlkapazität 2520 Kcal/hr 2770 Kcal/hr 2930 watts 3516 watts Strom/Ampere- 1180W/ 5.3A 1500W/ 6.7A verbrauch Luftvolumen (max. 420m 500m Leistung) Entfeuchtungs- 1,8 L/h 2,0 L/h kapazität Stromversorgung 230V~, 50 Hz Kompressor Rotationskompressor Kühlmittel... -
Seite 3: Allgemeine Sicherheitshinweise
VOR DER INBETRIEBNAHME ALLGEMEINE SICHERHEITSHINWEISE • DAS GERÄT DARF NUR AUFRECHTSTEHEND AUF EBENEM BODEN UND MINDESTENS 36 cm VON ANDEREN GEGENSTÄNDEN ENTFERNT BETRIEBEN WERDEN (ABB. 1 & 4). • NIEMALS GEGENSTÄNDE AUF DAS GERÄT LEGEN ODER DEN LUFTEINLASS/AUSLASS VERDECKEN ABB. 1 (ABB. - Seite 4 BESTANDTEILE Vorderseite Rückseite Bedienungsfeld Luftfilter Luftauslass Lufteinlass Tragegriff Auslass für Abluft Rolle Kabelhalterung Wasserstopfen / Drainageöffnung Zubehör 10. Innenadapter, Teil 2 – über Schlauch streifen, dann mit Teil 1 verbinden. 11. Innenadapter, Teil 1 – mit Teil 2 verbinden und dann an Rückseite der Klimaanlage anschließen.
-
Seite 5: Einbau
EINBAU Einbau des Abluftrohrs Ihr Gerät ist eine mobile Klimaanlage, die Sie von Zimmer zu Zimmer rollen können. 1. Einbau mit Schaumstoffstreifen Schaumstoffstreifen ABB.5 • Halten Sie die Schaumstoffstreifen an das Fenster und schneiden Sie sie gegebenenfalls passend zurecht. • Schieben Sie das Abluftrohr durch den Schaumstoffstreifen und setzen den Streifen wie abgebildet in die Fensteröffnung ein;... - Seite 6 Befestigen des Abluftrohrs • Verwenden Sie nur das mitgelieferte Rohr. Befestigen Sie Abluftrohr und Adapter ABB.8 an der Geräterückseite. • Knicken oder verbiegen Sie das Abluftrohr nicht, da sich sonst feuchte Abluft sammelt, was zu Überhitzen und Notstopp des Geräts führen kann.
- Seite 7 Einbau des Kohlefilters Entfernen Sie den Filterrahmen vom Gerät. Entfernen Sie den Filter- halter vom Filterrahmen. Nehmen Sie den Aktivkohlefilter aus der Plastikhülle. Legen Sie den Aktivkohlefilter in den Filterrahmen ein. Fixieren Sie den Filter mit dem Filterhalter im Rahmen. Setzen Sie den Filter- rahmen wieder in das Gerät ein.
- Seite 8 BEDIENUNG des elektronischen Modells Bedienungsfeld ABB.12 1. EIN/AUS (Strom) Schalter 12. Empfangsteil für Fernbedienung 2. Anzeige Entfeuchtung /Wasser voll 13. Anzeige Zeitschaltuhr 3. Anzeige Ventilator (Belüftung) 14. “Temperatur erhöhen”-Taste 4. Modustaste 15. Zeitschaltuhr 5. Anzeige Heizfunktion 16. Anzeige TiO2/Ionisator (nur bei Geräten mit 6.
- Seite 9 Zeitgleich erscheinen die Symbole der gerade aktiven Funktionen. *HINWEIS! Das Anzeigefenster zeigt die Umgebungstemperatur von 0 C bis 50 C an. Zum Ausschalten des Geräts drücken Sie erneut den EIN/AUS-Schalter. Einstellen von Modus/Funktion Wählen Sie den gewünschten Betriebsmodus durch Drücken der MODE(Modus)-Taste: Automatisch, Kühlen, Ventilator, Entfeuchten oder Heizung.
- Seite 10 Im Schlafmodus bleibt die Ventilatorgeschwindigkeit auf niedriger Stufe. Nach nochmaligem Drücken der SLEEP-Taste wird automatisch zur vorher eingestellten Temperatur und Ventilatorstufe zurückgekehrt. Nach 12 Stunden Betrieb im Schlafmodus schaltet sich das Gerät automatisch aus. Bitte beachten Sie, dass die Schlaffunktion nicht verfügbar ist, während das Gerät im Ventilator-, Entfeuchtungs- oder Auto-Modus arbeitet, sondern nur im Kühl- und Heizmodus.
- Seite 11 Die Selbstdiagnose Dieses Gerät verfügt über eine Selbstdiagnosefunktion. Wenn Störungen im Gerät auftreten, zeigt die LCD-Anzeige “E1” oder “E2” an. In diesem Fall kontaktieren Sie bitte Ihr Servicecenter. Sämtliche oben genannten Funktionen können auch über die mitgelieferte Fernbedienung gesteuert werden. Für die Fernbedienung benötigen Sie zwei AAA- Batterien.
-
Seite 12: Wasser Ablassen
WASSER ABLASSEN Während des Kühlprozesses wird Feuchtigkeit aus der Luft extrahiert und sammelt sich als Wasser im Gerät an. Sobald der Sammelbehälter voll ist, schalten sich Kompressor und Motor aus. Die Anzeige „Wasser voll“ leuchtet auf, und ein Warngeräusch ertönt. Zur Wiederaufnahme des Kühlbetriebs leeren Sie bitte zuerst den Auffangbehälter wie folgt: Klimaanlage abschalten und... - Seite 13 • Der Drainageschlauch kann durch einen Verlängerungs- schlauch sowie dem passenden Verbindungsstück verlängert werden. ABB.16 Bitte beachten Sie Abfluss darf nicht höher als die Drainageöffnung liegen. Blinkende Kompressor/ Wasser voll-Anzeige funktioniert nicht bei dieser Methode. Wollen Sie den Drainage- schlauch verlängern, können Sie einen anderen Schlauch daran anschließen (Außendurchmesser: 18 mm)
-
Seite 14: Wartung
Wenn Sie die Heizfunktion aktivieren, beachten Sie bitte: Montieren Sie die Abluftleitung bitte sorgfältig, damit alle Kaltluft nach außen geleitet wird. (Informationen zum korrekten Einbau finden Sie im Benutzerhandbuch.) Sorgen Sie für kontinuierliche Entwässerung (d.h. Entwässe- rung durch Drainageschlauch). Der Temperaturbereich für die Heizfunktion liegt zwischen 7 und C (für die Kühlfunktion liegt er bei 18 bis 32... - Seite 15 Langfristige Lagerung • Lassen Sie alles Wasser aus dem Gerät ablaufen, ehe Sie es für mehrere Stunden nur im Ventilatormodus laufen lassen; so wird das Geräteinnere vollkommen trocken. • Reinigen oder wechseln Sie den Filter. • Ziehen Sie das Stromkabel und wickeln es wie abgebildet auf •...
-
Seite 16: Fehlersuche
FEHLERSUCHE Die Klimaanlage läuft nicht Klimaanlage Stromnetz angeschlossen? Gibt es einen Stromausfall? Blinkt die Anzeige Kompressor / Wasser voll? Liegt Raumtemperatur unter eingestellten Temperatur? Das Gerät arbeitet, bewirkt aber Gibt es direkte Sonneneinstrahlung? (Bitte wenig Vorhänge zuziehen.) Sind zu viele Fenster oder Türen geöffnet? Sind zu viele Personen im Raum? Erzeugt etwas im Raum viel Hitze? Das Gerät bewirkt anscheinend gar...
