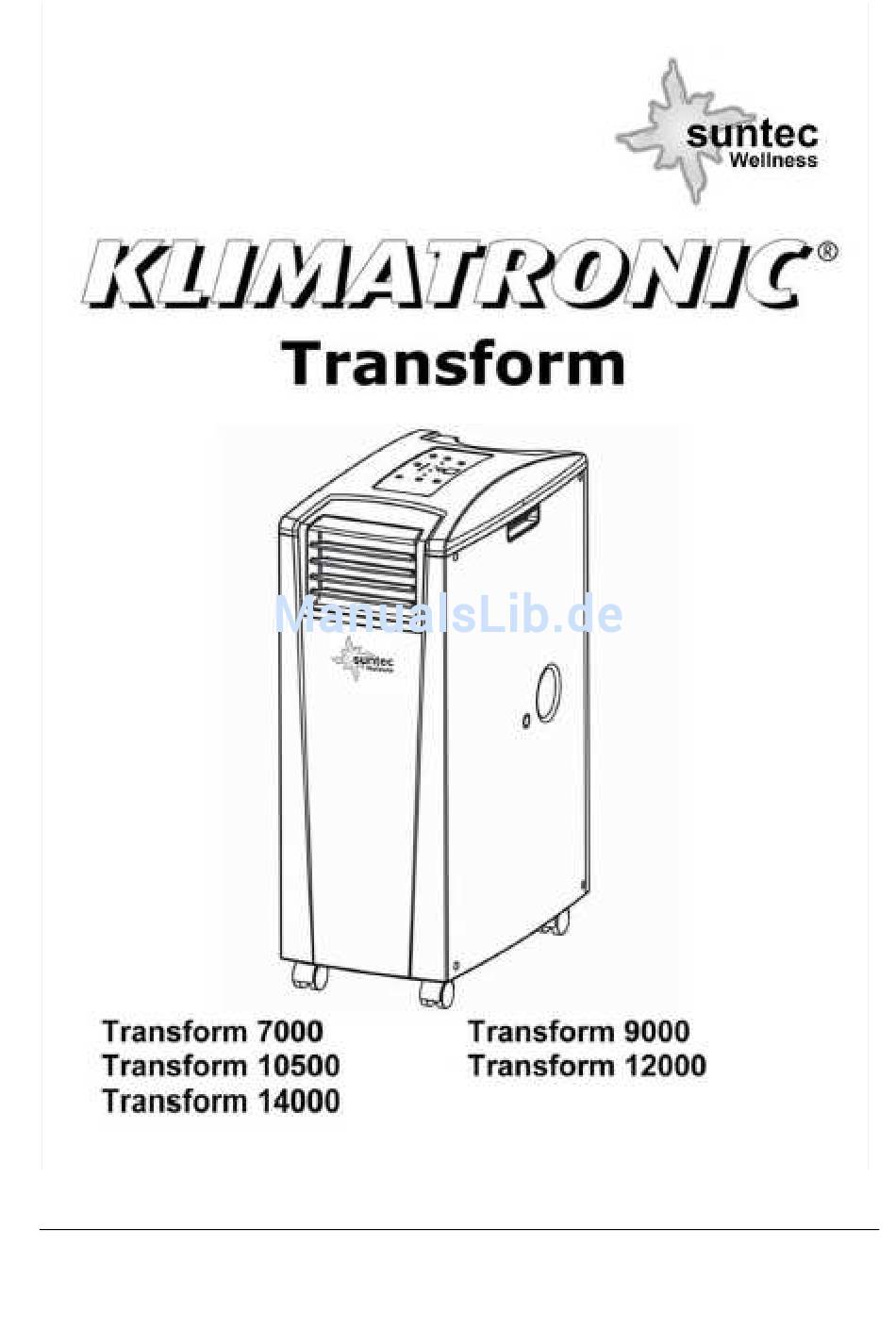

- Seite 1 Bedienungsanleitung...
-
Seite 2: Einleitung / Technische Daten
Sicherheitshinweise. Sollten Sie dieses TRANSFORM Gerät an Dritte weitergeben, muss diese Bedienungsanleitung mit ausgehändigt werden. Bitte bewahren Sie diese Bedienungsanleitung für eventuell spätere Fragen auf. Wir danken für Ihr Vertrauen und wünschen ein angenehmes Raumklima mit Ihrem Suntec-Klimagerät. TRANSFORM TRANSFORM... - Seite 3 VOR INBETRIEBNAHME 1. Um Schäden zu vermeiden stellen Sie das TRANSFORM Gerät vor Inbetriebnahme mindestens 24 Stunden aufrecht hin. 2. Lösen Sie die Halterung Luftschlauch im TRANSFORM Gerät und nehmen den Abluftschlauch heraus. 3. Befestigen Sie vor der Inbetriebnahme des TRANSFORM Gerätes den Luftschlauch. 4.
-
Seite 4: Bezeichnung Der Komponenten
BEZEICHNUNG DER KOMPONENTEN Bedienfeld Kontrollleuchte Luftauslassgitter Luftschlauchverbindungsstück Luftschlauch Oberer Kondenswasserabfluss mit Gummistopfen Tragegriffe Aktivkohlefilter oben Grobfilter oben 10. Filtergitter 11. Grobfilter unten 12. Unterer Kondenswasserabfluss mit Gummistopfen WICHTIGE HINWEISE 1. Prüfen Sie vor der Inbetriebnahme, ob die auf dem Typenschild angegebene Betriebsspannung mit der örtlichen Netzspannung übereinstimmt. -
Seite 5: Beschreibung Der Funktionen
BEDIENFELD BESCHREIBUNG DER FUNKTIONEN 1. [POWER] Drücken Sie diese Taste zum An- oder Ausschalten 2. [FUNC] Drücken Sie diese Taste, um zwischen den Funktionen „Cooling“ (Kühlen), „Heating“ (Heizen) oder „Dehumidity“ (Entfeuchten) zu wählen 3. [TEMP+] Drücken Sie diese Taste in der Kühlfunktion, um die gewünschte Raumtemperatur um jeweils 1 ° C bis hin zu einer Höchsttemperatur von 30°... - Seite 6 7. [TIMER] Programmierbare Zeitschaltuhr mit Start- oder Restlaufzeit Startzeit: Diese Funktion wird benutzt, um das TRANSFORM Gerät automatisch anzuschalten, wenn die eingegebene Zeit abgelaufen ist. Gehen Sie wie folgt vor: a) Drücken Sie die [TIMER] Taste im Stand-by (TRANSFORM Gerät ist am Strom, aber nicht in Betrieb), um die gewünschte Stundenzahl einzugeben, nach der das TRANSFORM Gerät starten soll.
-
Seite 7: Kühlen Im Outdoor-Betrieb
Die warme Abluft muss über den Luftschlauch aus dem Raum geführt werden. Dies kann z.B. durch ein gekipptes Fenster, eine Tür oder einen Mauerdurchbruch geschehen, wobei darauf zu achten ist, dass möglichst keine warme Außenluft in den Raum gelangen kann. Zur effektiven Kühlung empfehlen wir Ihnen deshalb unsere Auswahl verschiedener Zubehörartikel, die einen Wiedereintritt warmer Luft in den Raum reduzieren bzw. - Seite 8 Achtung: Im Heizmodus ist die separate Einstellung des Ventilators nicht vorgesehen, da bereits die höchste Ventilationsstufe voreingestellt ist, um eine Überhitzung des Gerätes zu vermeiden. HEIZEN IM INDOOR-BETRIEB Das TRANSFORM Gerät steht in dem Raum, der geheizt werden soll. Schließen Sie den Luftschlauch und das Luftauslassgitter wie abgebildet am TRANSFORM Gerät an, ggf. sind Luftschlauchverbindungsstück und Luftauslassgitter zu tauschen.
- Seite 9 Nach dem Ein- bzw. Umschalten läuft der Ventilator, aber der Kompressor startet erst nach dreiminütigem Blinken der Kontrollleuchte. Bis zum Einsatz der Heizleistung kann es weitere 10 Minuten dauern. Weitere Informationen finden Sie unter dem Punkt „Fehlerbehebung“. ENTFEUCHTEN Die Feuchtigkeit wird der Luft entzogen, im Wassertank gesammelt und über den Kondenswasserabfluss abgeführt.
- Seite 10 FEHLER/ URSACHE LÖSUNG PROBLEM Kann ich das Nein. TRANSFORM Das TRANSFORM Gerät ist nach jedem Transport Gerät nach dem mindestens 24 Stunden vor Inbetriebnahme aufrecht zu Auspacken direkt platzieren. Ansonsten kann der Kompressor beschädigt einschalten? werden und die Leistung bleibt aus. Ich vernehme Produktionsbedingte Eine Geruchsentwicklung kann bei erster...
-
Seite 11: Ersatzteile Und Zubehörbezug (Schneller Bequemer Bezug)
ERSATZTEILE UND ZUBEHÖRBEZUG (SCHNELLER BEQUEMER BEZUG) Sie können Ersatzteile und Zubehör für Ihr TRANSFORM Gerät gerne über den örtlichen Handel beziehen. Zusätzlich finden Sie auf unserer Webseite www.suntec-wellness.de weitergehende Informationen zu den einzelnen Zubehör-Produkten und Informationen zu unserem schnellen und bequemen Ersatzteilbezug. - Seite 12 Für alle Arten von Fenstern und Türen universell einsetzbares Segel. Wie bei einem Fliegengitter wird es mit Klettband fixiert und Air-Block Klima-Sail mittels eines 4250058312099 Reißverschlusses bedient. Das Fenster oder die Tür kann jederzeit geschlossen werden. Sauberer Abschluss einer Mauer- oder Fensterbohrung von TF Wall-Kit innen und außen mit...
-
Seite 13: Hinweise Zum Umweltschutz
Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle. ® © 2011 KLIMATRONIC TRANSFORM SUNTEC WELLNESS GMBH / HOLZSTRASSE 2 / 40 221 DÜSSELDORF / DEUTSCHLAND...
