Alecto DVM200XL Bedienungsanleitung

Gebruikershandleiding DVM200XL
Inleiding Conformiteitsverklaring

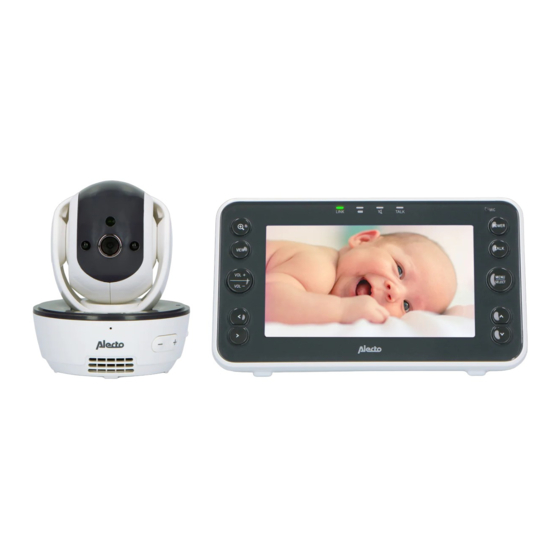

De Alecto DVM200XL is een draadloos audio-/video- Hierbij verklaart Commaxx dat de radioapparatuur van
observatiesysteem, geschikt voor particulier gebruik het type Alecto DVM200XL in overeenstemming is met
binnenshuis. U kunt continu kijken en luisteren of u richtlijn 2014/53/EU. De volledige tekst van de
kunt de babyfoon laten inschakelen. EU-conformiteitsverklaring is beschikbaar op het
volgende internetadres:
LET OP http://DOC.hesdo.com/DVM200XL-DOC.pdf
Voordat u de set in gebruik neemt, dient u de Het gebruik van deze apparatuur is toegestaan in
beschermfolie van de ouderunit en babyunit alle landen van de EU. In Frankrijk, Italië, Rusland en
te verwijderen. Oekraïne is alleen gebruik binnenshuis toegestaan.
Informatie over voedingsadapters, ouderunit en babyunit:
Specificaties
Naam en adres van de fabrikant: Vtech
Telecommunications LTD, 23/F., Tai Ping Industrical
Bereik:
Centre, Block 1, 57 Ting Kok Road, Tai Po, Hongkong.
tot 50 meter binnenshuis
Model-ID: VT05EEU05100
tot 300 meter buitenshuis
Ingangsspanning: 100-240 V~
AC-ingangsfrequentie: 50/60 Hz
Vermogen ouderunit:
Uitgangsspanning: 5,0 VDC
3,8 V oplaadbare Li-ion-batterij, 2100 mAh, 7,98 Wh
Uitgangsstroom: 1,0 A
Model: I9300
Uitgangsvermogen: 5,0 W
5 VDC/1000 mA voedingsadapter (meegeleverd.)
Gemiddelde actieve efficiëntie: 74,0 %
model VT05EEU05100
Efficiëntie bij lage belasting 10%: -
Stroomverbruik bij geen belasting: 0,07 W
Vermogen babyunit:
5 VDC/1000 mA voedingsadapter (meegeleverd.)
OPMERKING De typeplaatje bevindt zich onder
model VT05EEU05100
de batterij.
Frequentie: 2405-2475 MHz
Modulatie: FSK
RF-vermogen: <20 dBm
Video-observatiesysteem
Display: 5" TFT LCD-scherm, 480x272 pixels
Monitorunit
Oplaadtijd batterij ouderunit: 6~7 uur
Commaxx B.V., Wiebachstraat 37,
Levensduur batterij ouderunit:: 12 uur 6466 NG Kerkrade, Nederland
Stand-bytijd tot 21 uur
Bereik temperatuursensor: 10 °C - 37 °C
Nauwkeurigheid: ± 2 °C (bij 25 °C)
Opslagtemperatuur: 0 °C - 50 °C
*: de hierboven vermelde tijden zijn slechts referenties
en zijn afhankelijk van het gebruik, de staat en de
kwaliteit van de batterijen.
Informatie over oplaadbare batterijen:
Li-ion-batterij, 3,8 V, 2100 mAh
Zhongshan Tianmao Battery Co., Ltd.
Modelnummer: BP1763/i9300
BASISBEDIENING - OUDERUNIT
Het menu gebruiken
Druk op om het menu te openen, een
menuonderdeel te kiezen of een instelling op te slaan.
U kunt de ouderunit gebruiken voor geavanceerde
instellingen of bedieningen, zoals het afspelen of
stoppen van het slaapliedje van de babyunit of om de
geluidsgevoeligheid van de babyunit aan te passen.
In het menu:
• Druk op of om door de menuopties te bladeren.
• Druk op om een item te selecteren of om een
instelling op te slaan.
• Druk op of om door de submenu's te bladeren
of om een instelling aan te passen.
• Druk op om terug te gaan naar de vorige
menuopties zonder de huidige instelling te wijzigen.
• Druk op /EXIT om terug te gaab naar live video.
OVERZICHT - BABYUNIT
Gebruik
alleen de
meegeleverde
adapter
1. Lichtsensor. 10. Drukknop om de camera te registreren
2. Infrarode leds (voor nachtverlichting). (opnieuw te registreren) op de ouderunit.
3. Cameralens. 11. Schroefdraad (1/4") voor de muurbeugel.
4. Ingebouwde microfoon.
5. Ingebouwde luidspreker.
6. +/-: om het volume van het slaapliedje en de
terugspreekfunctie in te stellen.
7. aan/uit -chakelaar voor de babyunit.
8. Blijft branden als de verbinding met de ouderunit
actief is, knippert als er geen actieve verbinding met de
ouderunit is.
9. Voedingsadapteringang.
INHOUD VAN DE DOOS
Snelstartgids
ESTE LADO HACIA ARRIBA
CE CÔTÉ VERS LE HAUT
MANUFACTURER: XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX
FABRICANT:
XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX
x 2
x 2
1
DE BABYFOON AANSLUITEN
De batterij installeren
De ouderunit werkt op een oplaadbare batterij of op netvoeding. Om uw baby continu in
de gaten te houden, moet u zowel de batterij als de netvoeding tegelijk gebruiken.
OPMERKINGEN
• Gebruik alleen de batterij die bij dit product is meegeleverd.
• Als de ouderunit gedurende lange tijd niet gebruikt wordt, verwijder dan de batterij om mogelijke
lekkage te voorkomen.
3
1
2 DEZE KANT
NAAR BOVEN
Druk het klepje van het batterijvak Zorg ervoor dat het label DEZE KANT NAAR BOVEN
omlaag om het eruit te trekken. naar boven is gericht terwijl u de batterij plaatst.
De batterij vervangen
Om de batterij te vervangen, druk op het klepje van het batterijvak en trek het naar buiten.
Volg vervolgens de stappen van het installeren van de batterij.
OPMERKINGEN
• Gebruik alleen de voedingsadapters die bij dit product zijn meegeleverd.
• Zorg ervoor dat de babyfoon niet is aangesloten op een stopcontact dat met een schakelaar wordt bediend.
• Sluit de voedingsadapters alleen verticaal of op vloerhoogte aan. De pinnen van de adapters zijn niet
ontworpen om het gewicht van de babyfoon te dragen, dus sluit ze niet aan op een stopcontact aan
het plafond, onder de tafel of in een kast. Anders is het mogelijk dat de adapters niet goed op de
stopcontacten aansluiten.
• Zorg ervoor dat de ouderunit, de babyunits en de voedingsadapters buiten het bereik van kinderen zijn.
OVERZICHT - OUDERUNIT
5
7 9
6 8
10
4 11
12
3
2 13
15
1 14
16
1. / -knoppen: om door de beschikbare instellingen in de
menumodus te bladeren.
2. VOLUME OMHOOG/VOLUME OMLAAG-knoppen: om het volume
te verhogen/verlagen.
3. WEERGAVE-knop: om het beeld van andere camera's te bekijken
of om de scan- of splitsfunctie in te schakelen.
(Deze knop werkt alleen wanneer er meerdere camera's op de
ouderunit zijn geregistreerd.)
4. -knop: indrukken om in te zoomen en nogmaals indrukken om
het normale beeld te herstellen. Indrukken om terug te keren
naar de vorige optie.
5. Achterkant: opvouwbare antenne.
6. KOPPEL-lampje: verbindingsindicator:
• Brandt continu: de verbinding tussen de oudeunit en de
babyunit is in orde.
• Knippert: de ouderunit zoekt naar de babyunit.
7. -lampje: brandt als de voedingsadapter is aangesloten en de
batterij wordt opgeladen. Opgelet: gaat niet uit als de batterij
vol is
8. -lampje: brandt wanneer de luidspreker is uitgeschakeld.
9. PRAAT -lampje: brandt wanneer u tegen de baby praat.
10. MICROFOON: ingebouwde microfoon voor de terugspreekfunctie.
11. AAN/UIT -knop: 2 seconden ingedrukt houden om de ouderunit
in of uit te schakelen.
12. PRAAT-knop: indrukken om terug te praten tegen de baby
(ingedrukt houden tijdens het praten, loslaten om te luisteren).
13. MENU/SELECTEREN -knop: indrukken om het menu te openen,
nogmaals indrukken om te bevestigen en een aangepaste
instelling voor de voedingsapteringang op te slaan.
14. / -knoppen: om de beschikbare instellingen in het menu te
selecteren.
15. Achterkant: inklapbare tafelsteun.
16. Achterkant: batterijvak.
2 DE BABYFOON IN- OF UITSCHAKELEN
Verschuif de schakelaar om uw babyunit in of
uit te schakelen.
Inschakelen
Uitschakelen
Houd POWER ingedrukt om uw ouderunit in of uit te schakelen.
Inschakelen Uitschakelen
Ingedrukt Ingedrukt
houden houden
PICTOGRAMMEN OUDERUNIT
Pictogrammen hoofdmenu
Hoofdmenu Submenu
Helderheid
• Stel de helderheid van het lcd-scherm van de
ouderunit in.
Camera
Bewakingsmodus
• Enkelvoudige-modus
• Split-modus
• Patrouille-modus
Luidsprekervolume babyunit
• Stel het luidsprekervolume van
de babyunit in.
Slaapliedje
Slaapliedje afspelen/stoppen
• Selecteer een van de rustgevende geluiden of
witte ruis.
• Selecteer een van de vijf melodieën.
• Speel alle melodieën af.
60 45 30 15 OFF (UIT)
min min min min
• Stel een timer in om het afspelen van de
gekozen melodie of het rustgevende geluid
te stoppen.
3
DE BABYFOON PLAATSEN
≥
1m
<
1m
Opmerking
• Om storing door andere elektronische apparaten
te voorkomen, dient u de babyfoon op minimaal
1 meter afstand te houden van apparaten zoals
draadloze routers, magnetrons, mobiele telefoons
en computers.
OPGELET
• Het standaardvolume van uw ouderunit is
niveau 4, het maximumvolume is niveau 7.
Als u een hoog gierend geluid uit uw
>
1m
babyfoon hoort tijdens het plaatsen:
- Zorg ervoor dat uw babyunit en ouderunit
meer dan 1 meter uit elkaar staan; OF
< 1m - Verlaag het volume van uw ouderunit.
4 STATUSCONTROLE
Zodra u zowel de babyunit als
de ouderunit inschakelt, geeft
de ouderunit het beeld van de
babyunit weer en knippert de led
LINK groen.
PICTOGRAMMEN OUDERUNIT
Hoofdmenu Submenu
Temperatuur
AAN/UIT
Schakel de temperatuurwaarschuwingstoon in of uit.
• Stel de ouderunit zo in dat er een pieptoon klinkt
wanneer de kamertemperatuur die door de
babyunit wordt gedetecteerd, buiten het ingestelde
temperatuurbereik valt.
• Stel de minimumtemperatuur in.
• Stel de maximumtemperatuur in.
• Stel de temperatuurweergave in Celsius (°C) of
Fahrenheit (°F) in.
Instellingen waarschuwingstoon
• Stel de ouderunit in om te piepen als de
batterij bijna leeg is.
• Stel de ouderunit in om te piepen wanneer
de verbinding tussen de ouderunit en de
babyunit verbroken wordt.
• Stel de bevestigingstoon in of uit wanneer
u een optie in de menu's selecteert.
AAN / UIT
• Schakel de waarschuwingstrilling in of uit.
Geluidsactivering - scherm en audio
AAN
Geluidsactivering in-/uitschakelen
UIT
• Als het ingeschakeld is, schakelen het scherm en de luidspreker van de
ouderunit automatisch in zodra een geluid wordt gedetecteerd. Zie het onderdeel
Geluidsgevoeligheid en geluidsactivering voor meer informatie.
OPMERKING
• Als het scherm van de ouderunit uit is en het ontvangt waarschuwingen, bijvoorbeeld
dat de verbinding tussen de ouderunit en de babyunit verbroken is, schakelt het
scherm en de luidspreker van de ouderunit gedurende 10 seconden in.
VOX-gevoeligheid (stemgeactiveerde waarschuwing)
• U kunt het VOX-gevoeligheidsniveau instellen om het scherm en het
geluid van de ouderunit te activeren wanneer de babyunit geluiden
detecteert die bepaalde niveaus overschrijden. Zie het onderdeel
Geluidsgevoeligheid en geluidsactivering voor meer informatie.
BASISBEDIENING - OUDERUNIT
Luidsprekervolume aanpassen Zoomen
Druk op / om het volume van Druk op om in of uit te zoomen.
de luidspreker van uw ouderunit aan te
passen.
Met uw baby praten Het scherm uitschakelen
Houd TALK ingedrukt en spreek met uw Houd VIEW ingedrukt om het scherm uit
ouderunit. Uw stem wordt doorgegeven te schakelen. U kunt nog steeds geluid
aan de babyunit. Laat TALK los wanneer horen van de babyunit.
u klaar bent met praten en uw baby
weer hoort.
Ingedrukt
houden
Lang
indrukken
TIP
• Druk op een willekeurige knop op de ouderunit
om het scherm weer in te schakelen.
PICTOGRAMMEN OUDERUNIT (VERVOLG)
Pictogramstatus Pictogramstatus
Verbindingsstatus
Geluidsindicator met 9 niveaus
• - signaalsterkt goed. • duidt erop dat er een laag
geluidsniveau door de babyunit
• - signaalsterkt gemiddeld.
wordt gedetecteerd.
• duidt erop dat er een
• - signaalsterkt laag.
gemiddeld geluidsniveau door de
• - signaalsterkte zwak.
babyunit wordt gedetecteerd.
• duidt erop dat er
een hoog geluidsniveau door de
Huidige weergavestatus
babyunit wordt gedetecteerd.
of
Waarschuwing dempen
• Het nummer van de babyunit
• Wordt weergegeven wanneer
die wordt bekeken wanneer in:
het luidsprekervolume van de
- Enkelvoudige-modus. ouderunit uitgeschakeld is.
of
• Wordt weergegeven wanneer de
- Patrouille-modus
ouderunit praat met de babyunit.
(*Alleen voor DVM200C).
Waarschuwingstrilling - aan
of
- Split-modus
(*Alleen voor DVM200C).
Batterijstatus
• wordt
Nachtzicht - aan
geanimeerd wanneer de batterij
wordt opgeladen.
• - batterij is volledig opgeladen.
Zoom - aan
• - de batterij is bijna leeg en
moet worden opgeladen.
Slaapliedje - aan
Luidsprekervolume - geeft het
°F of °C Realtime temperatuur
volume van de luidspreker van de
• Realtime temperatuur ouderunit weer tijdens het aanpassen.
waargenomen door de babyunit
in Celsius (°C) Fahrenheit (°F)
(bijvoorbeeld 14 °C of 57 °F).
Temperatuurwaarschuwingstoon - aan
Waarschuwingspictogrammen
• Wordt weergegeven wanneer de batterij van de ouderunit bijna leeg is en
moet worden opgeladen.
• Wordt weergegeven wanneer de verbinding tussen de ouderunit en de
babyunit verbroken is.
• Wordt weergegeven wanneer geluid wordt gedetecteerd bij een babyunit
in Split-modus. (Alleen voor DVM-200C)
• Babyunit detecteert dat de temperatuur het ingestelde maximum bereikt
of overschrijdt.
• Babyunit detecteert dat de temperatuur op of lager is dan het ingestelde
minimum.
