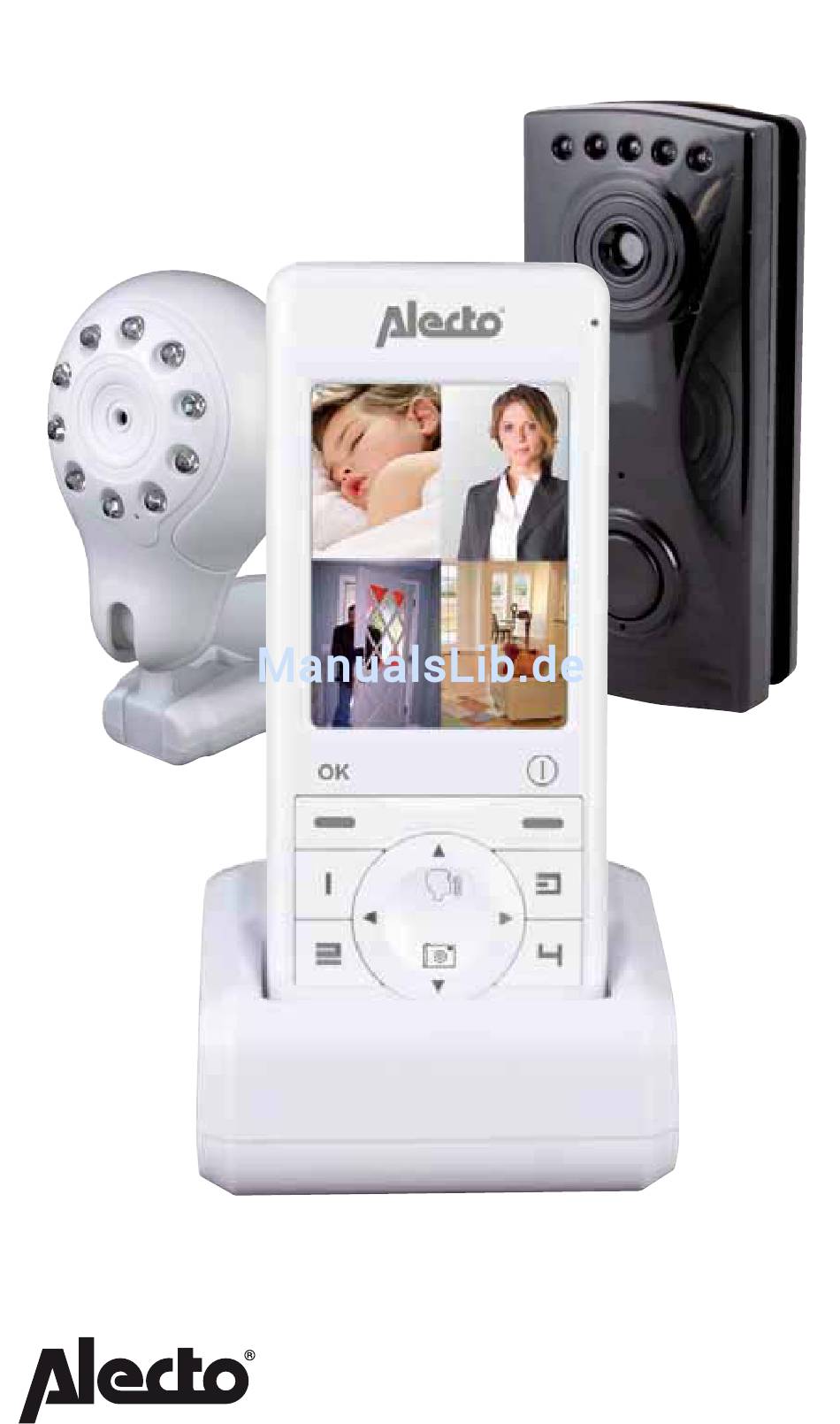

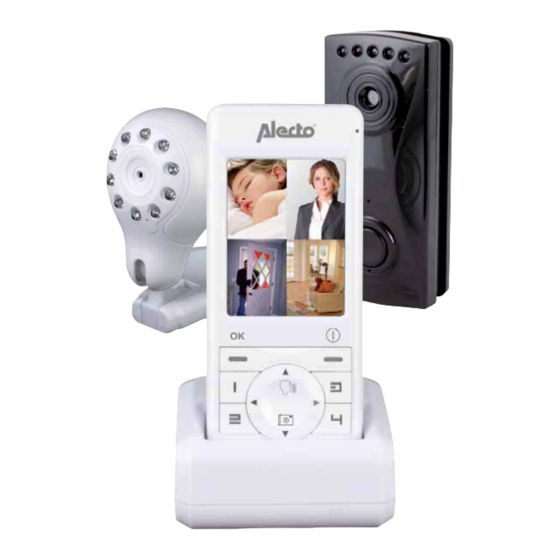

- Seite 1 BEDIENUNGSANLEITUNG DVM-90 DVM-91 DVM-92...
-
Seite 2: Übereinstimmungserklärung
Die vorliegende Bedienungsanleitung beschreibt alle Komponenten und alle möglichen Funktionen. ÜBEREINSTIMMUNGSERKLÄRUNG Die Alecto Serie DVM-9x erfüllt alle Normen und Anforderungen, die in der europäischen Direktive 999/5/EC festgelegt sind. Die entsprechende Übereinstimmungserklärung ist auf der Internet- seite www.alecto.info verfügbar. -
Seite 3: Achtung, Lesen Sie Zuerst Folgendes
ACHTUNG, LESEN SIE ZUERST FOLGENDES: Vor dem Gebrauch sollten die aufl adbaren Akkupakete des Emp- fängers (DVM-90) und der Innenkamera (DVM-92) aufgeladen werden. Darüber hinaus sollte(n) die Kamera(s) an den Empfänger anges- chlossen werden. 1. Installieren Sie DVM-90, DVM-91 und/oder DVM-92 auf die in Paragraph 3 beschriebene Weise. -
Seite 4: Übersicht
ÜBERSICHT Empfänger: (DVM-90) Taste : Taste ‘nach oben’ Taste der Sprachfunktion zur Kamera Softkey MENU: drücken, ein MENU öf- fnet sich; gleichzeitig OK Taste drücken zur Bestätigung der Einstellungen Taste ‘Kamera 1’ Taste ‘Kamera 2’ Taste : Taste ‘links’ in den Einstellun- gen;... - Seite 5 Während des Gebrauchs können folgende Meldungen und Symbole auf dem Display angezeigt werden: Anzeige Empfang: Akku-Anzeige: Akku leer kein Empfang schwacher Empfang Akku zu 1/3 voll guter Empfang Akku zu 2/3 voll sehr guter Empfang Akku vollständig auf- geladen (während des Ladevorgangs wechseln die Helligkeitsstufe: Stufe 1...
-
Seite 6: Interne Kamera: (Dvm-92)
Innenkamera: (DVM-92) 1. Status-LED-Diode: • grün: aktive Verbindung mit dem Empfänger • rot: Kamera eingeschaltet, aber keine aktive Verbindung mit dem Empfänger • blinkt: Akku schwach, bitte Netzteil anschließen, um Akku aufzuladen 2. Lade-Anzeige: • leuchtet rot, wenn der einge- baute Akku aufgeladen wird •... -
Seite 7: Videophone Und Interne Einheit: (Dvm-91)
Videosprechanlage und Inneneinheit: (DVM-91) 1. Infrarot-LED-Dioden: beleuchtet Objekte in der Dunkelheit (Achtung, Infrarot- Licht ist für das menschliche Auge nicht sichtbar, Sie können also mit bloßem Auge nicht erkennen, ob die LED-Dioden leuchten; eine leichte rötliche Färbung der LED’s könnte sichtbar sein) 1b. -
Seite 8: Empfänger: (Dvm-90)
INSTALLATION Empfänger: (DVM-90) Energieversorgung: 1. Schieben Sie die Batterieabdeckung auf der Rückseite des Empfängers nach unten und setzen Sie den im Set enthaltenen Akku gemäß nebenstehender Zeichnung in richti- ger Polrichtung ein (+ und – auf dem Akku). Montieren Sie die Batterieabdeckung erneut auf dem Empfänger. -
Seite 9: Eingebaute Kamera: (Dvm-92)
Innenkamera: (DVM-92) Netzteil: Schließen Sie das im Set enthaltene Netzteil an die Kamera an und stecken Sie es dann an eine 230 Volt Steckdose an, gemäß folgender Zeichnung. Die Kamera ist nun gebrauchsbe- reit. Eingebauter aufl adbarer Akku: In die Kamera ist ein aufl adbarer Akku eingebaut. -
Seite 10: Anschluss Ein Eine Bestehende Türglocke
ausprobieren können. Je nach endgültiger Montage können Sie ein vorübergehendes oder neues Klingelkabel verwenden. Wenn Sie ein Kabel mit einem Durchmesser von 0,4 mm² verwenden (z. B. Lauts- precherkabel), ist eine Entfernung bis zu 25 m zwischen Videospre- chanlage und Inneneinheit möglich. Inneneinheit Video- sprechanlage... - Seite 11 Schalten Sie zuerst den Strom ab (nehmen Sie den Transformatorstecker der Klingel aus der Steckdose oder schalten Sie die Sicherung ab). 1. Schrauben Sie die Klingel von der Eingangstür ab und schließen Sie beide Leitungen von ihr ab. 2. Befestigen Sie an der Stelle, wo sich zuvor die Klingel befand, die Wand- halterung;...
- Seite 12 7. Befestigen Sie beide aus der Videosprechanlage hinaus- gehenden Leitungen am grünen Stecker, stecken Sie sie danach in den Eingang ‘OUTDOOR CAMERA’ auf der Rückseite der Inneneinheit. 8. Befestigen Sie beide zur Klingel/zum Transformator führen- den Leitungen am blauen Stecker und stecken Sie diesen auf der Rückseite der Inneneinheit in den Eingang 9.
-
Seite 13: Einzelne Installation
3.3.2 Einzelinstallation: Für den Fall, dass Sie das DVM-91 als selbständige Videoklin- gel installieren, gehen Sie wie nachfolgend beschrieben vor: 1. Befestigen Sie die Wandhalterung an einer durch Sie gewä- hlten Stelle • vorliegende Videosprechanlage ist gegen Wassertropfen beständig, um jedoch Verunreinigungen und Bildstörun- gen durch Wassertropfen auf dem Objektiv vorzubeugen, wählen Sie eine vor Regen und Schmutz geschützte Stelle... -
Seite 14: Installation Des Elektronischen Türschlosses
3.3.3 Installation des elektrischen Türschlosses Verknüpfung/Verbindung mit einem elektrischen Türschloss: Die Inneneinheit ist mit einem eingebauten Relais ausgestattet, das Sie vom Empfänger aus aktivieren können. Das Relais wird dann etwa 5 Sekunden lang mit Energie versorgt und dient der Öffnung oder Entsperrung des elektrischen Türschlosses. Schließen Sie das elektrische Türschloss auf folgende Weise an der Inneneinheit an: 230VAC... - Seite 15 7. Schalten Sie während dieser 10 Sekunden die gewählte Kamera ein • Innenkamera: stellen Sie den ON-/OFF-Schalter auf die Position ON. • Videosprechanlage: stecken Sie das Netzteil an die Steckdose. 8. Nach einigen Sekunden erscheint die Meldung ‘DEVICE FOUND’, die Kamera ist jetzt angeschlossen •...
-
Seite 16: Gebrauch
GEBRAUCH Achtung: Bevor Sie das DVM-90 in Gebrauch ne- hmen wollen, müssen zuerst alle Kameras anges- chlossen werden. Sehen Sie Paragraph 3.4. Ein-/Ausschalten: Innenkamera: Schieben Sie den Schalter nach unten, um die Kamera einzuschalten, die LED-Anzeige leuch- tet auf. Schieben Sie den Schalter nach oben, um die Kamera auszuschalten. -
Seite 17: Lautstärkeregelung
• Wenn Sie den Multi-Mode einschalten, wird alle 8 Sekun- den der Reihe nach der Ton einer der Kameras hörbar sein; der beleuchte Rahmen um das Bild herum zeigt an, welche Kamera Sie gerade ‘hören’, am oberen Bildschirmrand wird das Symbol angezeigt. -
Seite 18: Videosprechanlage
Videosprechanlage: Sobald die Sie besuchende Person die Klingeltaste der Vi- deosprechanlage drückt, ertönt aus Ihrem Empfänger ein Ding-Dong-Ton, während auf dem Empfänger das Bild von der Videosprechanlage angezeigt wird. 1. Drücken Sie die Taste , um mit dem Besucher sprechen zu können. - Seite 19 Ansehen der Fotos: 1. Drücken Sie den Softkey MENU. 2. Wählen Sie mit oder die Option. 3. Drücken Sie den Softkey VIEW. 4. Mit den Tasten können Sie die Dateien mit den Fotos durchsehen. 5. Am oberen linken Bildschirmrand erscheint die Ord- nungsnummer des Fotos.
-
Seite 20: Einstellungen
EINSTELLUNGEN Einleitung: Die Einstellungen der einzelnen Funkti- onen werden über das Menü gesteuert: 1. Sie öffnen das Menü durch Drücken des Softkeys MENU 2. Sie sehen das Menü mithilfe der Softkey rechten MENU Softkey Tasten 3. In Abhängigkeit von der gewählten Menüposition werden die Einstel- Tasten lungen mithilfe der Tasten... -
Seite 21: Empfänger Im Sleep-Modus
Empfänger im Sleep-Modus: Wenn Sie den Empfänger in den Sleep-Modus schalten, sparen Sie an Batterieverbrauch. Sie können einstellen, ob das Display vom Empfänger immer eingeschaltet sein soll oder nach 15 bzw. 60 Sekunden (1 Minute) in den Sleep-Modus übergehen sollte: 1. -
Seite 22: Aktivierung Der Sprachsteuerung (Eco-Modus)
Sprachgesteuerte Aktivierung (ECO-Modus): Jede Kamera ist mit einem VOX-Kreis ausgestattet. Das bedeu- tet, dass die Kamera sich nur dann einschaltet, wenn sie einen Ton registriert. Die VOX-Funktion wird mithilfe des Empfängers eingestellt. 1. Drücken Sie den Softkey MENU 2. Wählen Sie mit die Option 3. -
Seite 23: Anzeige Des Empfangsverlusts
ANZEIGE DES EMPFANGSVERLUSTS Im Multi-Mode: Im Multi-Mode wird die Information über den Empfangsverlust nicht übermittelt. Das Bild der Kameras, die sich außerhalb der Reichweite befi nden oder ausgeschaltet sind, wird einfach nicht angezeigt (schwarzes Bild). Im Single-Mode: Das Empfangs-Symbol zeigt am oberen Bildschirmrand die Stärke an, mit der das Signal von der Kamera empfangen wird. -
Seite 24: Mögliche Fehler Und Lösungen
MÖGLICHE FEHLER UND LÖSUNGEN Empfänger: Lautstärke lässt sich nicht einstellen: • Der Empfänger befi ndet sich im Multi-Mode (Anzeige mehrerer Bilder gleichzeitig); Sie können die Lautstärke lediglich im Single-Mode einstellen (Anzeige eines Bilds). Pfeifton: • Der Empfänger befi ndet sich zu nahe an der Kamera; ver- ringern Sie die Lautstärke oder vergrößern Sie die Entfer- nung zwischen den Einheiten. -
Seite 25: Foto
Der Empfänger lässt sich nicht einschalten: • Der Akku ist leer oder wurde nicht montiert. Überprüfen Sie dies und laden Sie den Akku durch Einsetzen in das La- degerät auf. (Sobald Sie den Empfänger in das Ladegerät stellen, können Sie mit seiner Verwendung beginnen; der Akku wird gleichzeitig aufgeladen.) Im Multi-Mode werden nicht alle Bilder angezeigt: •... -
Seite 26: Videosprechanlage
Videosprechanlage: Der Empfänger emittiert keinen Klingelton, wenn die Klingelta- ste der Videosprechanlage gedrückt wird: • Der Empfänger ist ausgeschaltet oder der Akku leer. Über- prüfen Sie dies und laden Sie den Akku durch Einsetzen des Empfängers in das Ladegerät auf. •... -
Seite 27: Abhören/Abrufen Des Signals
Abhören/Abrufen des Signals: • Abhören/Abrufen der Signale vom vorliegendem digitalem Videobeobachtungssystem ist praktisch unmöglich. Man müsste sich nicht nur innerhalb der Reichweite des Videobeobachtungssystems befi nden, sondern auch über sehr kostspielige Geräte verfügen. Keine Störungen: • Das Signal des vorliegenden Videobeobachtungssystems ist digital codiert. -
Seite 28: Akku
AKKU: • Die Lade- und Betriebszeit des aufl adbaren Akkus im Emp- fänger und in der Innenkamera beträgt bis zu 5 Stunden. Diese Zeiten sind ungefähre Angaben und hängen von der Verwendung und vom Akkuladestand ab. • Beachten Sie, dass der Akku erst nach einer gewissen Anzahl von Auf- und Entladungen seine volle Kapazität er- reicht. -
Seite 29: Technische Daten
TECHNISCHE DATEN System: Frequenz: 2,4 bis 2,4835GHz Reichweite: bis zu 50 Meter (*1) Empfänger: Energieversorgung: 5VDC, 1000mA, über Netzteil Helms-Man, SCB0501000P oder Helms-Man, SHB0501000PE Akku: Li-Poly, modell TFL553450 Display: 2,4” TFT LCD, 16,7M Farbe Akku-Betriebszeit: bis 5 Stunden mit ständig eingeschaltetem Display (*2) ACHTUNG: Verwenden Sie den Empfänger nur mit dem im Set enthaltenen Netzteil und aufl... -
Seite 30: Inhaltsverzeichnis
Videosprechanlage: Energieversorgung: 12VDC, 1000mA, über Netzteil KEEN OCEAN S09-012-0120-01000 Infrarot-LED-Dioden: Kamera: Cmos, Farbe Blickwinkel: senkrecht: 64 Grad waagerecht: 48 Grad Objektiv: f2,5m, F2.8 Relais der zusätzlichen Klingel: geeignet für 30 V / 5 A Relais des elektronischen Türschlosses: geeignet für 30 V / 5 A ACHTUNG: Verwenden Sie das Videophone ausschließlich mit dem im Set enthaltenen Netzteil. - Seite 31 EINSTELLUNGEN ..............Einleitung ..............20 Helligkeit..............20 Zeit und Datum............20 Empfänger im Sleep-Modus........21 Automatische Nachtsicht..........21 Aktivierung der Sprachsteuerung (ECO-Modus)..22 ANZEIGE DES EMPFANGSVERLUSTS Im Multi-Modus............23 Im Single-Modus ............23 MÖGLICHE FEHLER UND LÖSUNGEN Empfänger..............24 Foto ................25 Innenkamera ..............25 Videosprechanlage ............26 ALLGEMEINE INFORMATIONEN UND WARNHINWEISE Allgemein ..............26 Installation ..............26 Abhören/Abrufen des Signals ........27...
-
Seite 32: Erlöschen Der Garantie
GARANTIE Auf das Alecto DVM-9x wird eine 24-MONATIGE Garantie ab dem Kaufdatum erteilt. In diesem Zeitraum garantieren wir die kostenlose Reparatur von Störungen, die aus Material- und Konstruktionsmängeln folgen. Diese Fälle unterliegen der end- gültigen Bewertung des Importeurs. VORGEHENSWEISE: Wenn Sie eine Störung bemerken, suchen Sie zuerst Rat in der Anleitung.
