Drive Test GmbH München
Handbuch / Manual BIA Class 2
Seite 7 von 24
3.1.2 Abmessungen
Die beiden Hälften haben zur Krafteinleitung jeweils eine Stempelfläche von 100 mm
Durchmesser. Der Abstand der Stempelflächen beträgt in entspanntem Zustand 115 mm.
Der maximal mögliche Weg ist 30 mm, d.h. bei maximaler Kraft beträgt der Abstand der
Stempelfächen 85 mm.
115
30
100

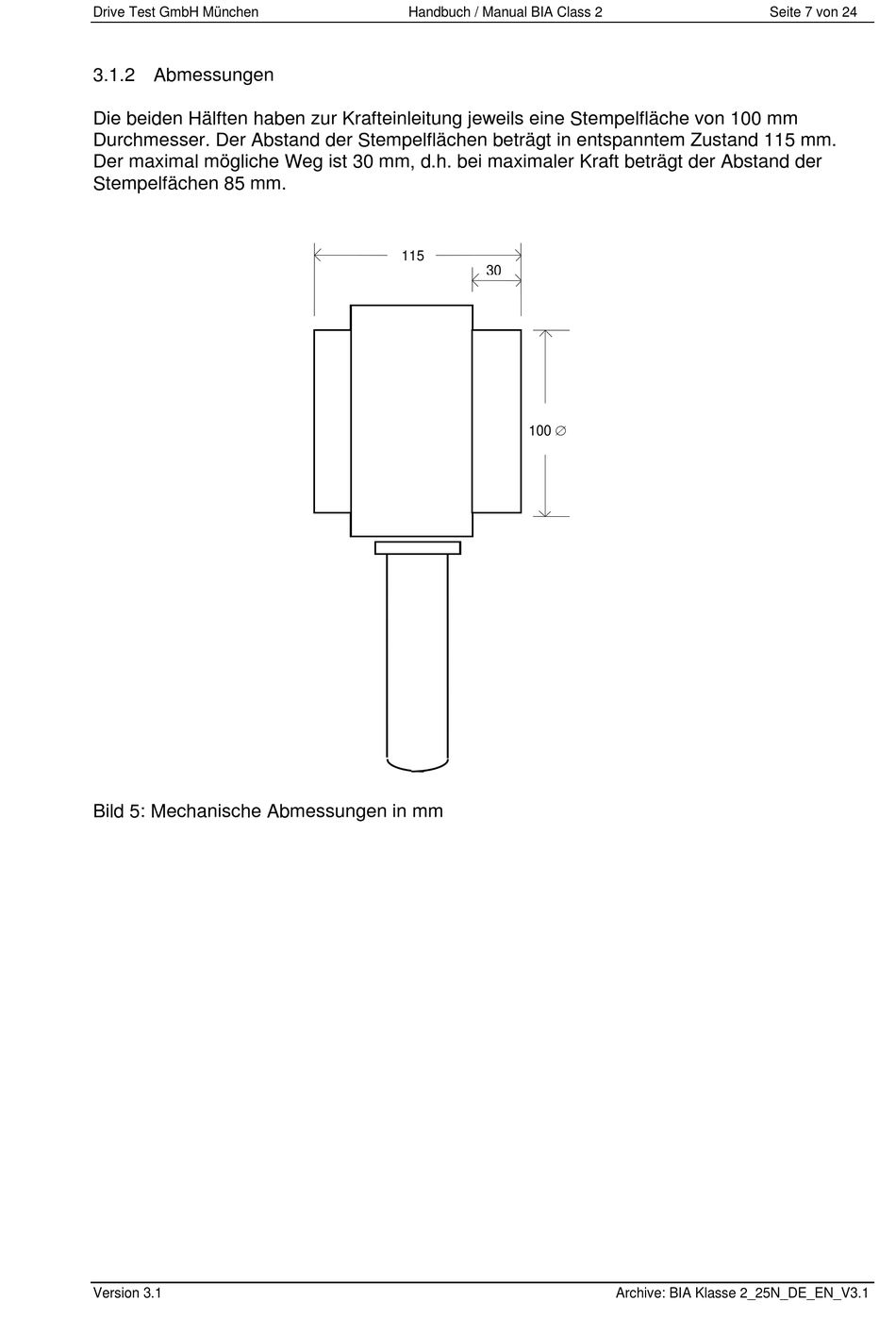

Bild 5: Mechanische Abmessungen in mm
Version 3.1
Archive: BIA Klasse 2_25N_DE_EN_V3.1
