6.
Elektroinstallation:
Legen Sie einen geeigneten Platz für den Empfänger der
Fernbedienung im Inneren des Fahrzeugs fest (Das Produkt
ist nur zur Verwendung im Innenbereich bestimmt) und
befestigen Sie diesen ordnungsgemäß. Bitte beachten Sie
bei der Platzwahl, dass sowohl Stromversorgungskabel als
auch das Motorkabel zum Empfänger gelegt werden
müssen.
Verlegen Sie das Motorkabel vom Motor abgehend,
entlang der Alu-Rohre, zum Scharnier unten rechts. Führen
Sie nun das Kabel durch die Öffnung des Stoßfängers, bis
dieses nach unten heraussteht. Legen Sie nun ein Kabel
(Nicht im Lieferumfang beinhaltet, min. 2mm²) vom
Empfänger der Fernbedienung durch eine geeignete
Öffnung nach außen in die Nähe des Stoßfängers hinten
rechts zu dem bereits verlegten Motorkabel. Verbinden Sie
nun die vom Motor kommenden Kabel mit dem soeben
verlegten Kabel mit einem Kabelverbinder und isolieren Sie
die Verbindung ausreichend.

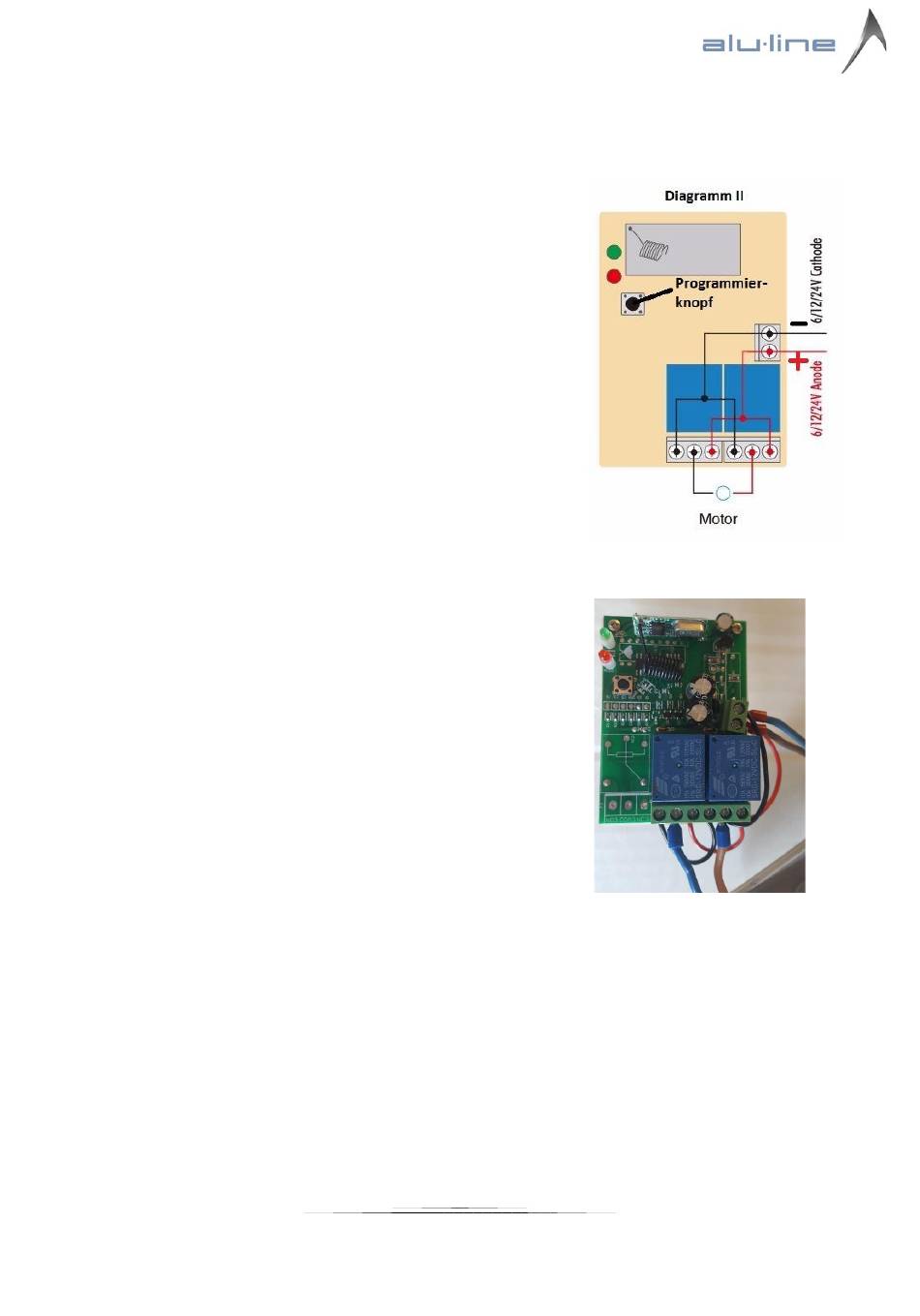

Schließen Sie nun den Motor gem. Diagramm II am
Empfänger der Fernbedienung an (Unbedingt auf die
richtige Polarität achten). Setzen Sie nun eine Brücke von 1
auf 4 und -12V (Schwarz dargestellt) sowie eine Brücke von
3 auf 6 und +12V (Rot dargestellt) wie auf dem Diagramm
II dargestellt.
Schließen Sie nun die 12V-Gleichspannung an dem
Empfänger der Fernbedienung an und integrieren Sie
hierbei im ±Strang eine 16A-Sicherung. Beim Anschluss
unbedingt auf richtige Polarität achten, da ansonsten das
Gerät beschädigt werden kann!
6
