Art-Nr.:
66211 / 66311
Datum:
22.09.2022
Alu-Line Metallbearbeitungsgesellschaft mbH – Martin-Staud-Str. 25 – 88348 Bad Saulgau
Tel. +49(0) 7581-92091-0 – Fax +49 (0) 7581-92091-20 – Email info@alu-line.de – www.alu-line.de

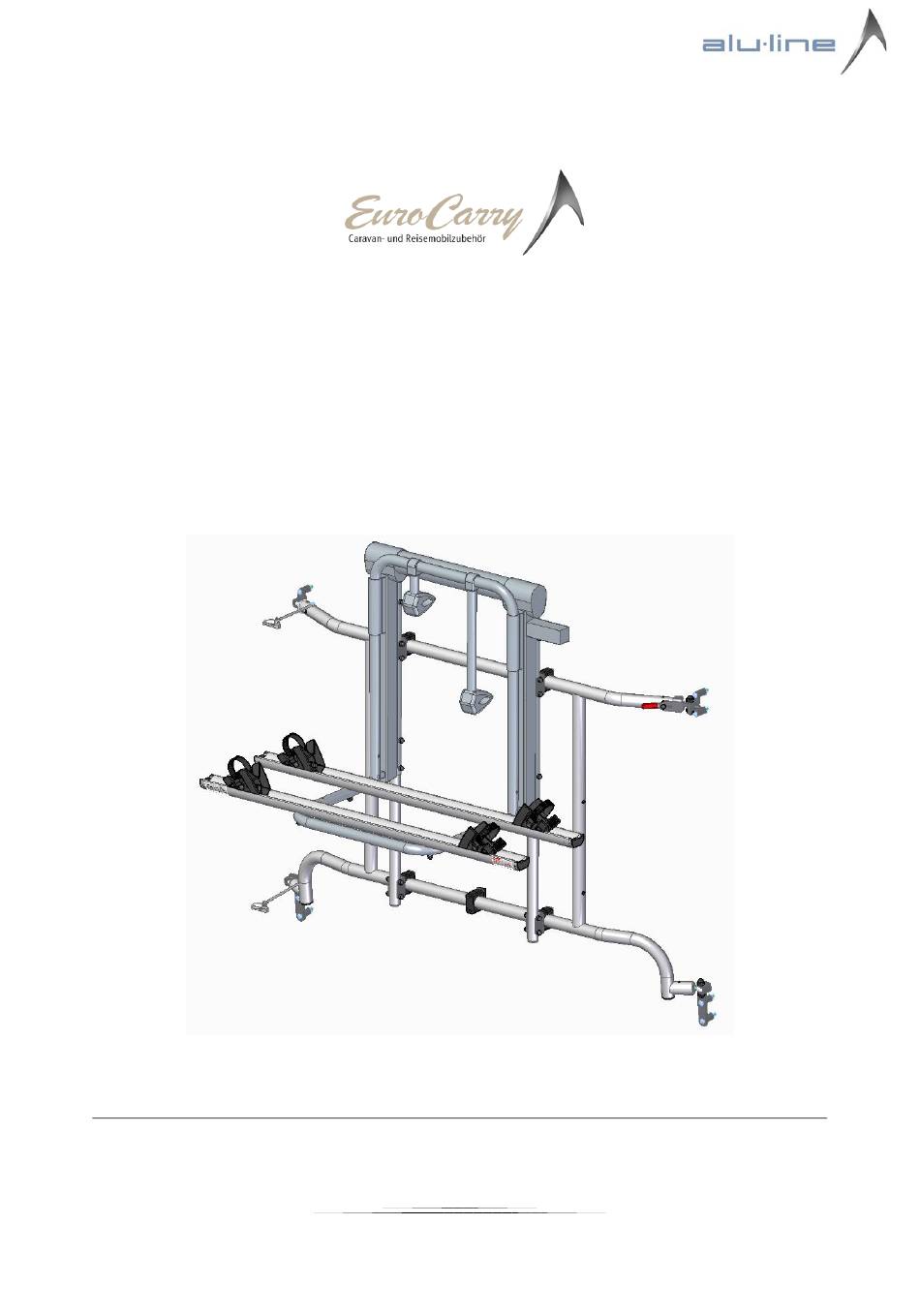

Montageanleitung
EuroCarry Fahrradträger für
Fiat Ducato
Citroen Jumper
Peugeot Boxer
(ab Modelljahr 2006)
1
Werbung
Verwandte Anleitungen für EuroCarry 66211
Inhaltszusammenfassung für EuroCarry 66211
- Seite 1 EuroCarry Fahrradträger für Fiat Ducato Citroen Jumper Peugeot Boxer (ab Modelljahr 2006) Art-Nr.: 66211 / 66311 Datum: 22.09.2022 Alu-Line Metallbearbeitungsgesellschaft mbH – Martin-Staud-Str. 25 – 88348 Bad Saulgau Tel. +49(0) 7581-92091-0 – Fax +49 (0) 7581-92091-20 – Email info@alu-line.de – www.alu-line.de...
- Seite 2 Vorwort Der EuroCarry Fahrradträger für Fiat Ducato, Citroen Jumper und Peugeot Boxer ist ein Spezialträger, hergestellt aus teilweise-pulverbeschichtetem Aluminium. Er ist für den Transport von bis zu zwei (66211) bzw. drei (66311) Fahrrädern mit einem maximalen Gesamtgewicht von 50 Kilogramm geeignet.
- Seite 3 Technische Daten Fernbedienung: 3. Eingangsspannung: 6/12/24 V 4. Betriebsfrequenz: 433 MHz 5. Temperaturbereich: -30 bis 70°C 6. relative Feuchte: < 95 % 7. Batterie Sender MN 21 (Duracell) oder vergleichbares Modell Vormontage: Der Grundträger (1) wird in komplett vormontiertem Zustand geliefert und kann direkt am Fahrzeug montiert werden.
- Seite 4 Vor der Montage der unteren Halter müssen zunächst die beiden Original-Gummipuffer, welche an den Stoßfängern montiert sind, entfernt werden. Anschließend werden an beiden Stoßfängern jeweils zwei Bohrungen angebracht. Hierzu werden die im Lieferumfang beinhalteten Bohrschablonen auf die Stoßfänger (jeweils 1x rechts und 1x links) geklebt.
- Seite 5 Mit der Schwenkbegrenzung (10) kann der Fahrradträger im aufgeklappten Zustand an der Halterung (7) arretiert werden. So können die Hecktüren des Transporters geöffnet werden und bleiben auf unebenem Gelände geöffnet. Beim Zuklappen des Trägers muss unbedingt darauf geachtet werden, dass der Schwenkhebel nicht eingerastet ist (Das Bild zeigt den Träger im zugeklappten Zustand)! Schwenkbegrenzungshebel...
- Seite 6 Nun erfolgt die Montage des Bike-Lifts (2) an den Halterungen. Die zwei Haltestangen (4) führen Sie in die Alu-Profile des Bike-Lifts (2), sodass alle Bohrungen fluchten (Umrandungen in Abb. 10). An den Pfeilpositionen in Abbildung 10 verschrauben Sie die beiden Haltestangen (4) mit dem Bike-Lift mit jeweils Sechskantschrauben M6x50mm und Sicherungsmuttern (Abb.
- Seite 7 Elektroinstallation: Legen Sie einen geeigneten Platz für den Empfänger der Fernbedienung im Inneren des Fahrzeugs fest (Das Produkt ist nur zur Verwendung im Innenbereich bestimmt) und befestigen Sie diesen ordnungsgemäß. Bitte beachten Sie bei der Platzwahl, dass sowohl Stromversorgungskabel als auch das Motorkabel zum Empfänger gelegt werden müssen.
- Seite 8 Fernbedienung - Betriebsmodus umschalten und Sender und Empfänger koppeln: Code Löschen: Halten Sie die Programmiertaste auf dem Empfänger für 5 Sekunden gedrückt, bis die rote Signal-LED leuchtet und wieder erlischt, dann lassen Sie die Taste wieder los. Der Code ist nun gelöscht und die Kopplung zwischen Sender und Empfänger ist aufgehoben.
- Seite 9 Bedienhinweise: Der Elektroantrieb verfügt über eine mechanische Klemmung. Hierzu ist der Klemmhebel in die untere Stellung zu bringen (Abb. i). Vor Fahrtantritt ist zu prüfen, ob sich der Hebel in der unteren Stellung befindet. Fahren Sie nicht, wenn sich der Klemmhebel in der oberen Stellung befindet, sonst kann es zum Riss der Aufhängungsgurte kommen! Für den Betrieb des Elektroantriebs ist der Hebel in die...
- Seite 10 Mit den Befestigungskrallen werden die Fahrräder am Rahmenrohr, der Lenk- oder Sattelstange gehalten zusätzlich sind die Fahrräder mit dem im Lieferumfang beinhalteten Zurrgurt (13) mit dem Grundrahmen des Fahrradträgers zu verbinden und dadurch zu sichern. Es muss darauf geachtet werden, dass die Gurtbänder so angebracht sind, dass sie nicht verrutschen und dadurch locker werden können.
- Seite 11 11. Allgemeine Gebrauchs- und Sicherheitshinweise: 1. Die Befestigung des EuroCarry ist vom Fahrzeugführer regelmäßig zu überprüfen. 2. Das Transportgut darf rechts und links nicht wesentlich über den Fahrzeugrand hinausragen. Zulässig lt. StVO: Abstand vom äußeren Punkt des Transportgutes bis zur Mitte des Rücklichtes nicht mehr als 40 cm.
- Seite 12 12. Garantie / Gewährleistung: 1. Für den EuroCarry übernimmt die Firma Alu-Line die Gewährleistung nach aktueller gesetzlicher Regelung, soweit es sich um Werksfehler handelt. 2. Bei Reklamation ist je eine Kopie der Montageanleitung sowie des Kaufbelegs mit einzusenden. 3. Das beanstandete Teil muss dem Hersteller auf Anforderung zur Prüfung kostenfrei zur Verfügung gestellt werden.
