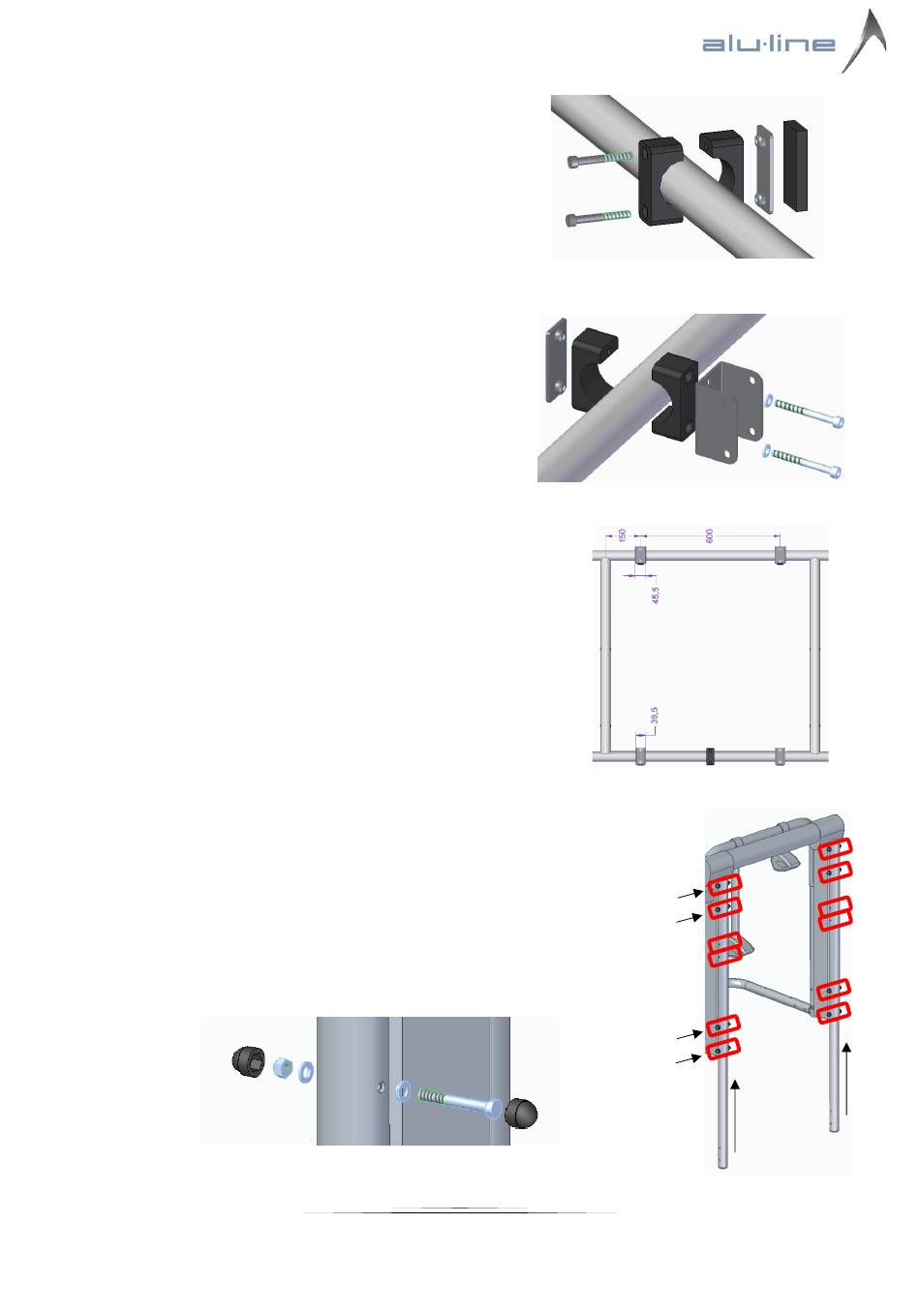

Zum Schutz vor Kollision zwischen Tür und Fahrradträger
kann ein zusätzlicher Anschlag (7) am fahrzeug-näheren
Querrohr mit zwei Zylinderschrauben M6x50 montiert
werden (Abb. 3).
Beim Öffnen der Hecktüren muss das Mitschwingen des
Fahrradträgers unbedingt beachtet werden! Anderenfalls
kann es zu Kollisionen an der eigenen Fahrzeugseite oder
Abbildung 3
mit anderen Verkehrsteilnehmern kommen.
Montieren Sie nun die vier Halter zur Montage des Bike-
Lifts (2) am Grundträger. Hierbei werden je zwei Halter
(45,5mm breit) an der oberen und zwei Halter (39,5mm
breit) mit jeweils zwei Zylinderkopfschrauben M6x60mm
wie in Abbildung 4 an der unteren Querstrebe des
Grundträgers befestigt. Die Montage muss mittig auf den
Abbildung 4
Querrohren mit einem Abstand von 600mm erfolgen (Abb.
5).
Beachten Sie ebenfalls, dass die Halter genau vertikal
stehen und ziehen Sie die Zylinderkopfschrauben der vier
Halterungen fest.
Abbildung 5
Nun erfolgt die Montage des Bike-Lifts (2) an den Halterungen. Die zwei
Haltestangen (4) führen Sie in die Alu-Profile des Bike-Lifts (2), sodass alle
Bohrungen fluchten (Umrandungen in Abb. 6). An den Pfeilpositionen in
Abbildung 6 verschrauben Sie die beiden Haltestangen (4) mit dem Bike-Lift
mit jeweils Sechskantschrauben M6x50mm und Sicherungsmuttern (Abb. 7).
Abbildung 7
Abbildung 6
4
