Technische Daten Fernbedienung:
-
Eingangsspannung:
-
Betriebsfrequenz:
-
Temperaturbereich:
-
relative Feuchte:
-
Batterie Sender MN 21 (Duracell) oder vergleichbares Modell
4.
Vormontage:
Der Grundträger (1) wird in komplett vormontiertem Zustand geliefert und kann direkt am Fahrzeug
montiert werden. Dazu müssen wie folgt Halterungen am Fahrzeug angeschraubt werden. Nach der
Montage des Grundträger am Fahrzeug werden die weiteren Teile daran montiert.
5.
Montage am Fahrzeug:
Zunächst erfolgt die Montage der vier Halterungen in
dem jeweils oberen Loch der Scharniere. Hierzu werden
jeweils die Lackschutz-Moosgummi-Zuschnitte auf die
Halter
(6)
geklebt
Zylinderkopfschrauben
Sondermuttern verschraubt (Anzugsdrehmoment 20Nm
– Abb. 1). Zur Sicherung aller Schrauben muss
Schraubensicherungslack auf den Gewinden angebracht
werden!
Auf der Beifahrerseite werden zwei Augenschrauben und
flache Sechskantmuttern M12 auf den Fahrradträger
gedreht (Pfeile in Abb. 2). Diese Muttern werden später
zum Kontern und Sichern der Augenschrauben benötigt
(Mindest-Einschraubtiefe der Augenschraube in den
Fahrradträger = 20mm). Dann kann der Fahrradträger mit
Hilfe
der
montierten
Sechskantschrauben M12x40 und Sechskantmuttern
M12 an die ans Fahrzeug montierte Halterungen befestigt
werden (Abb. 2).
Nachdem der Fahrradträger auf der Beifahrerseite mit dem
Fahrzeug fest verschraubt wurde, kann er an die
Fahrzeugrückwand geklappt werden. Jetzt müssen auch auf der Fahrerseite die Augenschrauben mit
flacher Sechskantmutter M12 auf den Fahrradträger geschraubt und der gewünschte Abstand zu den
Scharnieren eingestellt werden. Achten Sie auf die mittige/symmetrische Ausrichtung des Trägers zum
Fahrzeug! Sichern Sie den Träger auf der Fahrerseite mit zwei Sicherungssplinten. Die Montage des
Fahrradträgers an die Anbauteile (6) kann auch spiegelverkehrt erfolgen, damit der Fahrradträger nach
links geschwenkt werden kann (Sicherungssplinte auf der Beifahrerseite, Schrauben auf der
Fahrerseite).
Alu-Line Metallbearbeitungsgesellschaft mbH – Martin-Staud-Str. 25 – 88348 Bad Saulgau
Tel. +49(0) 7581-92091-0 – Fax +49 (0) 7581-92091-20 – Email info@alu-line.de – www.alu-line.de
6/12/24 V
433 MHz
-30 bis 70°C
< 95 %
und
dann
mit
M8x25mm
und
Augenschrauben,
3
den
den
6

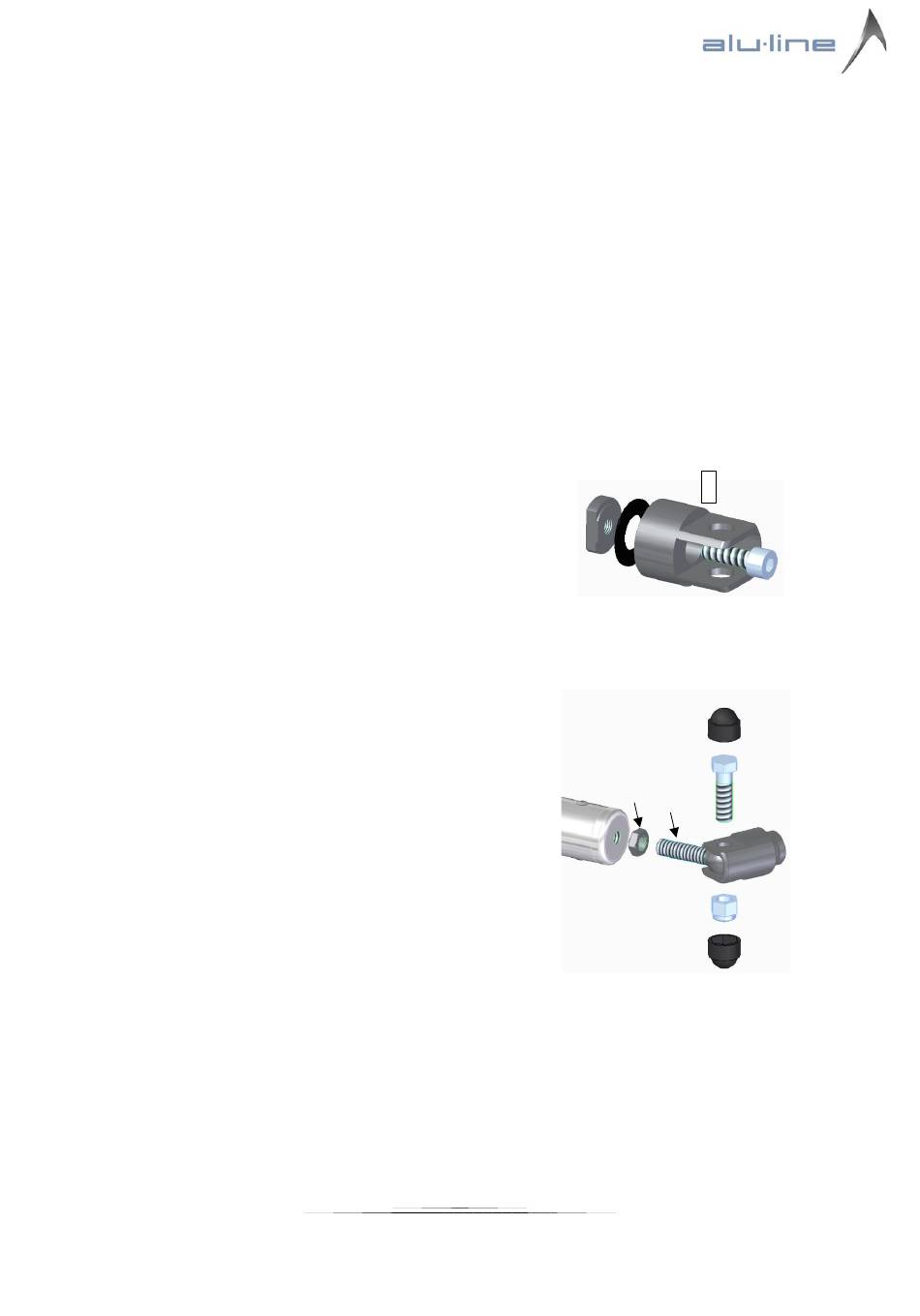

Abbildung 1
