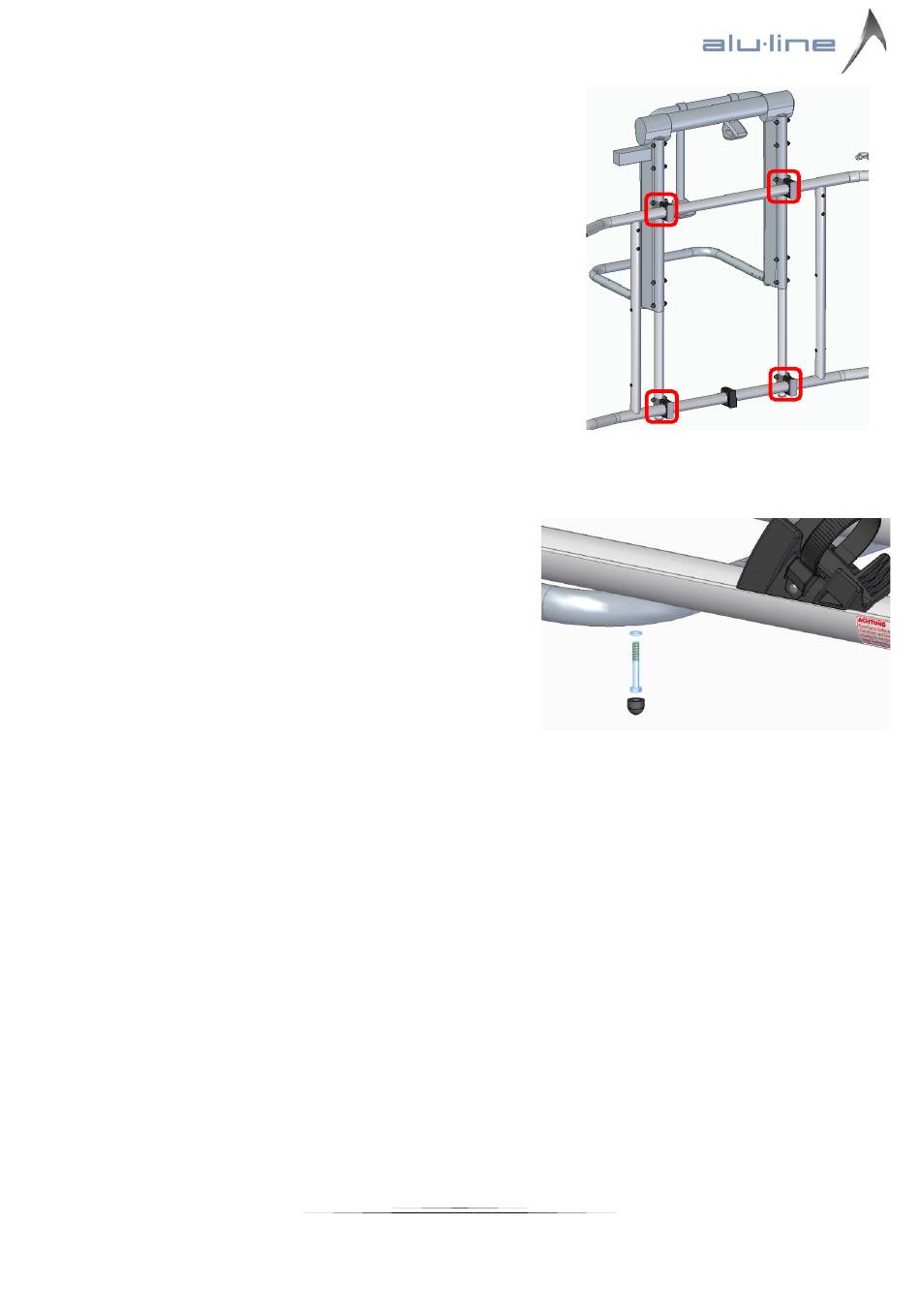

Anschließend wird der Bike-Lift (2) mit den Haltestangen
(4) an die Halterungen (aus Abbildung 4) montiert (Abb.
8). Es werden die gleichen Explosionsskizzen-Teile in der
gleichen Reihenfolge wie in Abbildung 7 verwendet.
Jedoch werden oben je zwei Sechskantschrauben
M6x55mm und unten je zwei Sechskantschrauben
M6x50mm benutzt.
Abbildung 8
Montieren Sie schlussendlich die Fahrradschienen (5),
indem Sie jeweils zwei Sechskantschrauben M6x45mm wie
in Abbildung 9 von unten durch die Bohrungen des
Auslegers schieben und in die Nutensteinen schrauben, die
sich bereits in der Fahrradschiene (5) befinden.
Abbildung 9
5
