Vor der Montage
1
4
6720646203-24.1ST

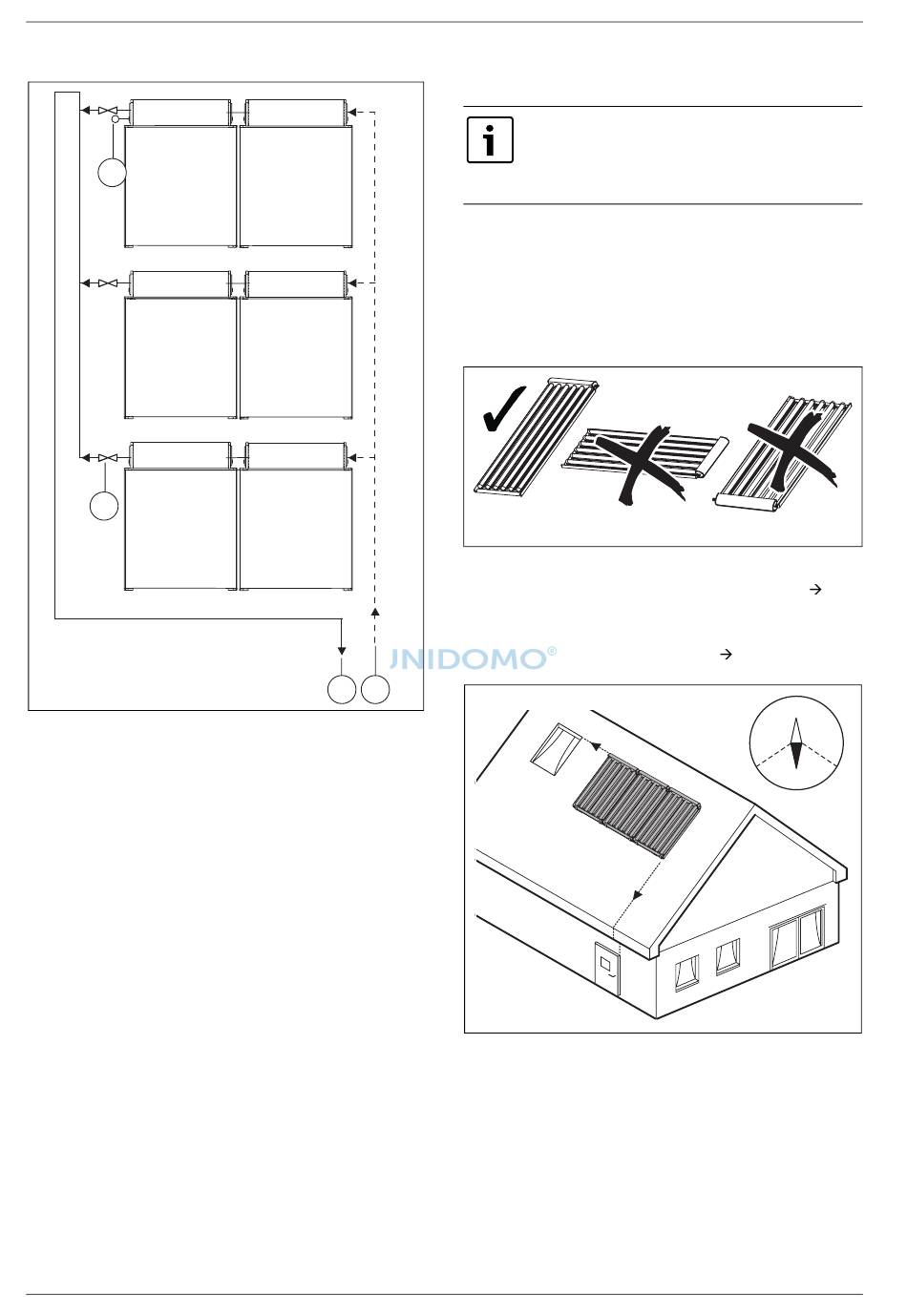

Bild 11 Dreireihiger Anschluss (mit Absperrventil), hier:
Vorlauf links
1 Kollektorfühler (immer auf der Vorlaufseite)
2 Vorlaufrohr (zum Speicher)
3 Rücklaufrohr (vom Speicher)
4 Absperrventil (Zubehör)
10
4.3
• Informationen über die bauseitigen Bedingungen und
örtlichen Vorschriften einholen.
• Brüchige Dachziegel, Schindeln usw. entfernen und
ersetzen.
• Kollektoren immer mit dem Sammelkasten nach oben
montieren.
Bild 12 Zulässige Montagerichtung
• Kollektoren optimal auf dem Dach anordnen (
Bild 13). Z. B. so, dass das Kollektorfeld mit Fenstern
und Türen fluchtet. Hierbei jedoch die Mindestab-
stände zum Dachrand beachten (
2 3
Bild 13 Ausrichtung des Kollektorfeldes an der Gebäude-

Allgemeine Hinweise beachten

Da Dachdeckerbetriebe Erfahrungen mit
Dacharbeiten und Gefährdungen durch Ab-
sturz haben, empfehlen wir mit diesen Be-
trieben zu kooperieren.
form
6 720 646 203 (2011/05) DE/AT/CH
6720646203-44.1ST
Bild 9).
N
W O
S
6720646203-08.1ST
