8.13 Daten
8.13.1. Diagnostische Aufzeichnung
Wenn ein Benutzer während des Lesens des Datenstroms die laufenden Parameter
oder Kurvendiagramme aufzeichnet, werden diese als Diagnoseaufzeichnungen ge-
speichert und auf dieser Registerkarte angezeigt.
Tippen Sie auf "Diagnoseaufzeichnung", um die gewünschten Datenstromelemente
einzugeben und auszuwählen, und tippen Sie auf "OK", um zur Wiedergabeseite zu
gelangen.
Bildschirmtasten:
Grafik – zeigt die Parameter in Wellenformdiagrammen an.
Kombinieren – Diese Option wird meist im Diagramm-Zusammenführungsstatus zum
Datenvergleich verwendet.
In diesem Fall sind die verschiedenen Artikel in unterschiedlichen Farben
gekennzeichnet.
Wert – dies ist der Standardmodus, in dem die Parameter in Texten und in Listenform an-
gezeigt werden.
Bildwiedergabe – gibt die aufgezeichneten Datenstromelemente Bild für Bild wieder.
Im Modus "Einzelbildwiedergabe" wechselt diese Taste auf "Automatische Wiedergabe".
8.13.2. Diagnostischer Bericht
Dieses Modul speichert alle im Rahmen der Fahrzeugdiagnose erstellten Diagnose-
berichte. Alle Diagnoseberichte sind nach Datum und Marke sortiert. Wenn zu viele
Berichte gespeichert sind, tippen Sie auf (Suchen), um sie zu filter damit, sie schnell zu
finden sind.

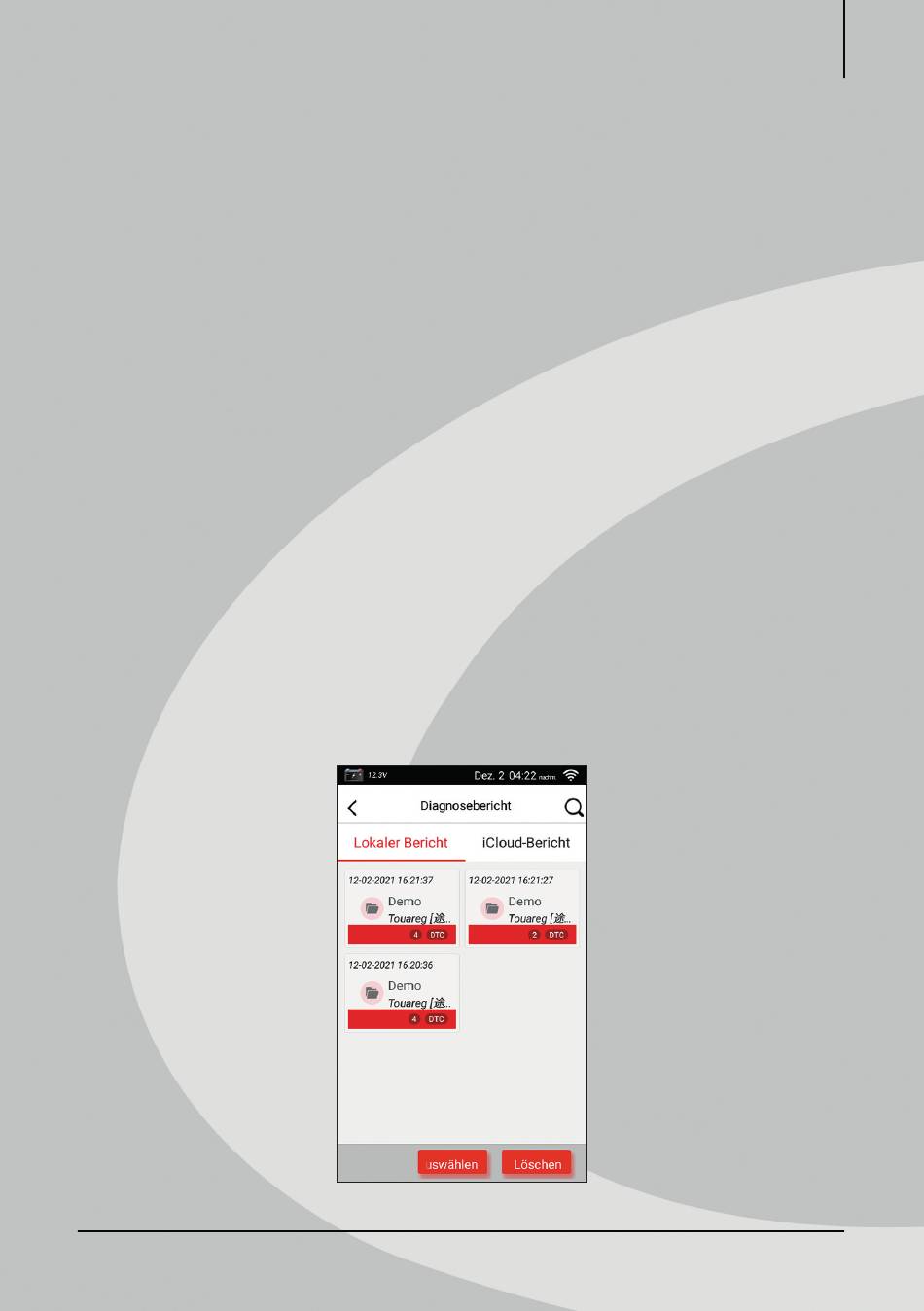

Abbildung. 8 – 1
39
