Merax MS282323 Benutzerhandbuch Seite 11

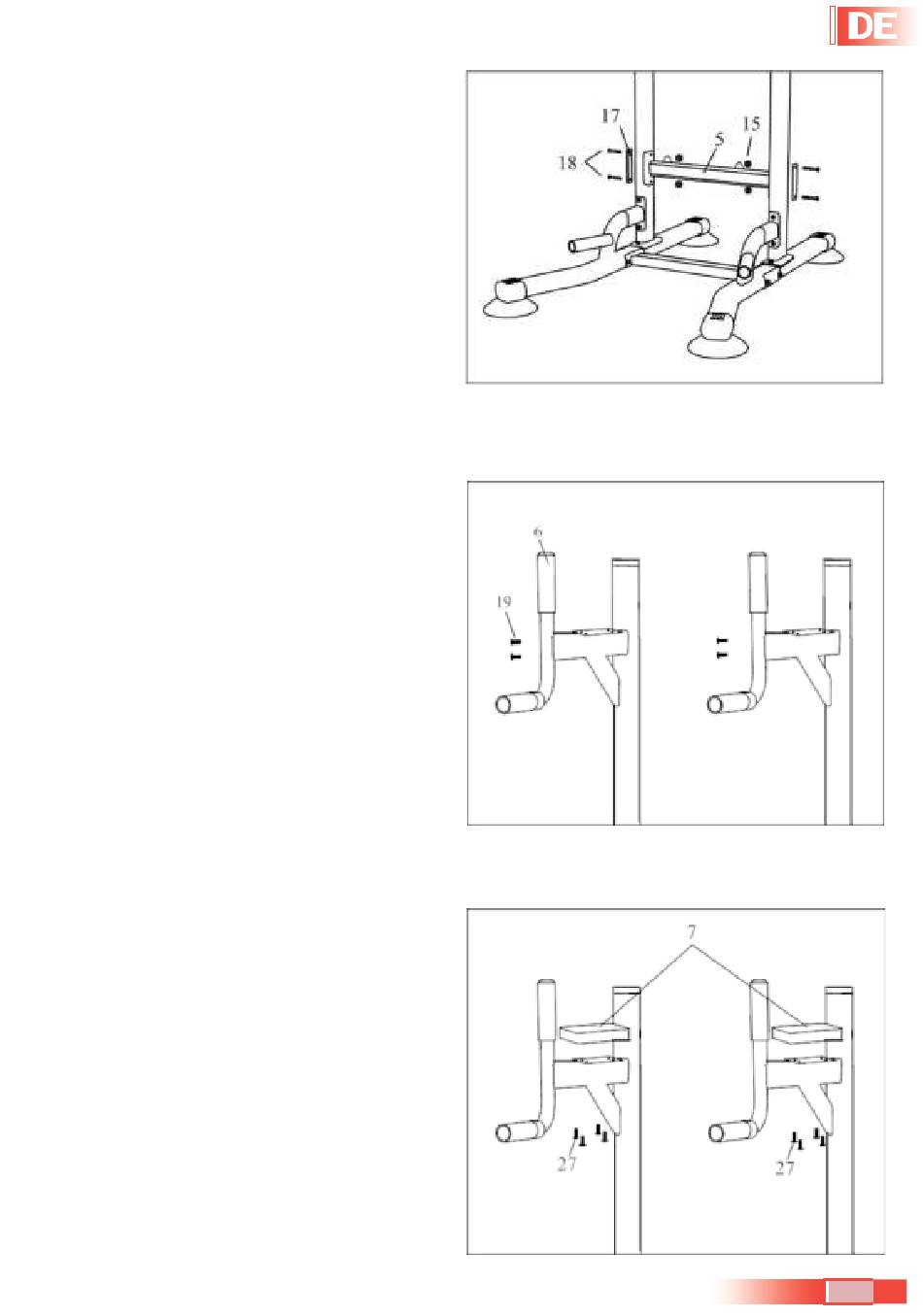

Schritt 4: Verbindungsrohr montieren
Befestigen Sie ein Verbindungsrohr (Nr.5) und
zwei flache Halterungen (Nr.17) am Rahmen.
Schrauben Sie vier M8*40mm Inbusschrauben
(Nr. 18) und vier Kontermuttern (Nr. 15) mit zwei
Schraubenschlüsseln (Nr. 25) (Nr. 26) fest.
Schritt 5: Montieren Sie zwei parallele
Stangen
Befestigen Sie zwei Parallelstangen (Nr.6) am
Rahmen. Schrauben Sie vier M6*30mm
Inbusschrauben (Nr. 19) mit dem Inbusschlüssel
(Nr. 26) fest.
Schritt 6: Montieren Sie zwei Armpolster
Schrauben Sie acht Inbusschrauben M6*16mm
(Nr.27) von den Rückseiten der beiden Armpolster
(Nr.7) ab. Befestigen Sie zwei Armpolster am
Rahmen.
Schrauben Sie diese Schrauben mit dem
Inbusschlüssel (Nr. 26) zurück.
05
