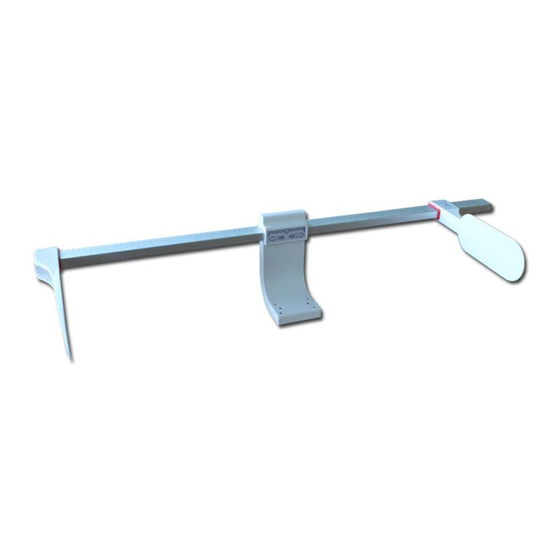

KERN MBC-A01 Betriebsanleitung
Körpergrößenmesser
Vorschau ausblenden
Andere Handbücher für MBC-A01:
- Betriebsanleitung (12 Seiten) ,
- Betriebsanleitung (11 Seiten)
Verwandte Anleitungen für KERN MBC-A01
Inhaltszusammenfassung für KERN MBC-A01

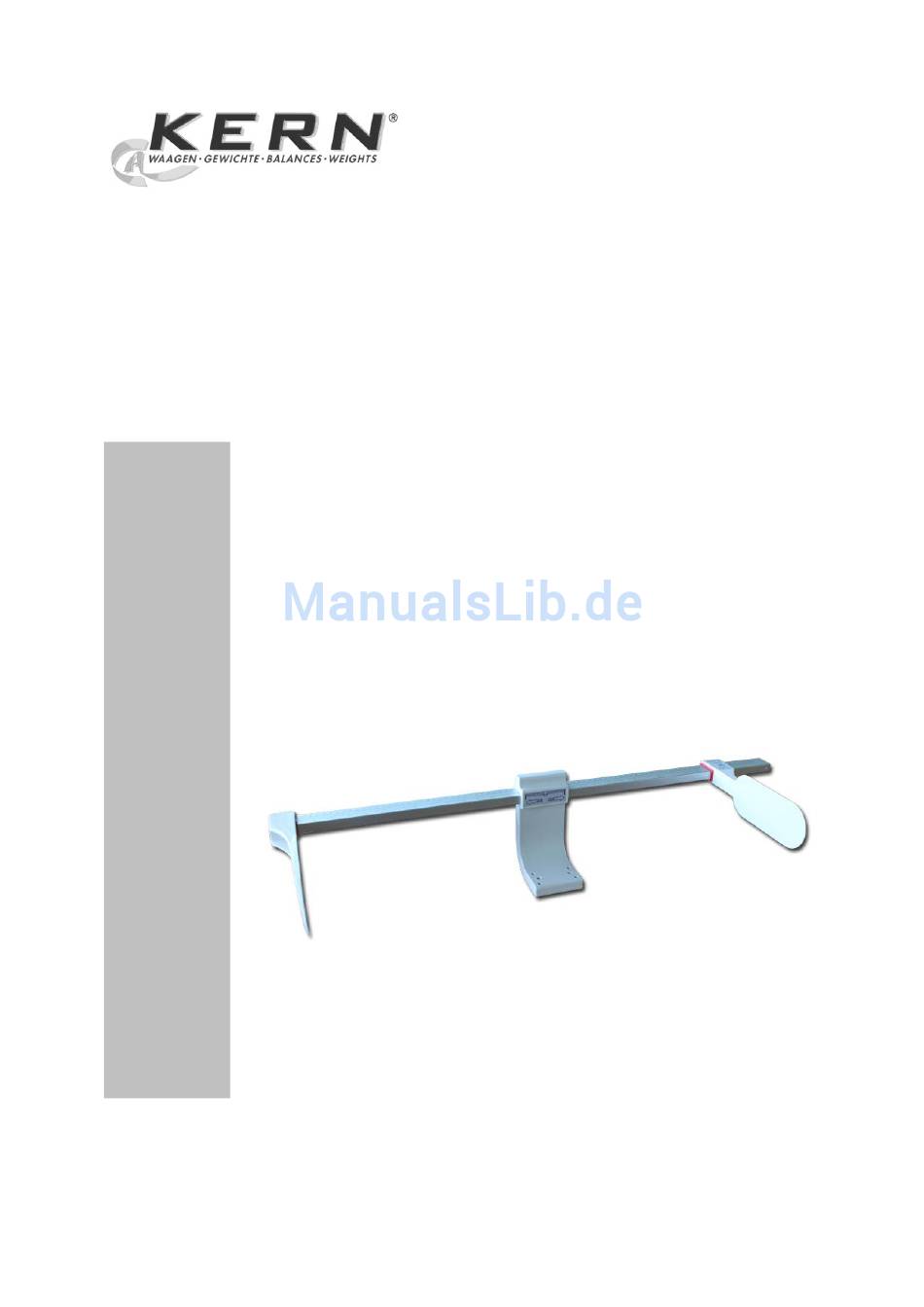

- Seite 1 KERN & Sohn GmbH Betriebsanleitung Körpergrößenmesser KERN MBC-A01 Version 1.3 05/2013 MBC-A01-BA-d-1313 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
-
Seite 2: Inhaltsverzeichnis
KERN MBC-A01 Version 1.3 05/2013 Betriebsanleitung Körpergrössenmesser Inhaltsverzeichnis Technische Daten ..................3 Lieferumfang ....................4 Erläuterung der grafischen Symbole ............5 Grundlegende Hinweise (Allgemeines) ............7 Grundlegende Sicherheitshinweise ............. 8 Auspacken/Aufbauen ..................9 Montage ......................10 Körpergrößenmessung ................11 Reinigen / Desinfizieren ................12 Konformitätserklärung ................ -
Seite 3: Technische Daten
88,5 x 17 x 12 +10°C … +40°C Temperaturbereich Nettogewicht ca. 800 g Zulassung als Medizinprodukt nach Klasse I mit Messfunktion Richtlinie 93/42/EWG ( CE 0297 ) Körpergrössenmesser nur für Babywaage KERN MBC-M geeignet. MBC-A01-BA-d-1313 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com... -
Seite 4: Lieferumfang
2 Lieferumfang 1 Messstab 2 Kopfanschlag 3 Fußanschlag 4 Schrauben (4 x) MBC-A01-BA-d-1313 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com... -
Seite 5: Erläuterung Der Grafischen Symbole
Jahr und Monat hier als Beispiel „Achtung, Begleitdokument beachten“, bzw. „Be- triebsanleitung beachten “ „ Betriebsanleitung beachten“. „Betriebsanleitung beachten“. Kennzeichnung des Herstellers des Kern & Sohn GmbH Medizinischen Produktesmit Adresse D – 72336 Balingen Ziegelei 1 MBC-A01-BA-d-1313 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com... - Seite 6 Angabe der unteren und oberen Grenze (Lagerungstemperatur auf Verpackung) Temperaturangaben als Beispiel -20 ° C Temperaturbegrenzung in der Anwendung 10°C / 40°C mit Angabe der unteren und oberen Grenze (zulässige Umgebungstemperatur) Temperaturangaben als Beispiel MBC-A01-BA-d-1313 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
-
Seite 7: Grundlegende Hinweise (Allgemeines)
Verwendung Mängeln sowie der Zerstörung führen. Der Größenmessstab darf nur gemäß den beschriebenen Vorga- ben eingesetzt werden. Abweichende Einsatzberei- che/Anwendungsgebiete sind von KERN schriftlich freizugeben. Gewährleistung Gewährleistung erlischt bei Nichtbeachten unserer Vorgaben in der Betriebsanleitung Verwendung außerhalb der beschriebenen Anwendungen Veränderung oder Öffnen des Gerätes... -
Seite 8: Grundlegende Sicherheitshinweise
Baby keinen Schaden nimmt. Die Körpergrößenmessung liefert nur verlässliche Werte, wenn Ferse, Rücken und Kopf gerade ausgerichtet sind. Körpergrössenmesser nur an Babywaage KERN MBC-M be- festigen Bei der Montage auf festen Sitz der Schrauben achten Säugling niemals unbeaufsichtigt lassen Beim Verschieben das Messstabes darauf achten, dass we- der Hände noch Füße des Säuglings auf dem Messstab lie-... -
Seite 9: Auspacken/Aufbauen
äußere Beschädigungen über- Übernahme prüfen. Alle Teile der Originalverpackung für einen eventuell notwen- Verpackung/ digen Rücktransport aufbewahren. Rücktransport Für den Rücktransport ist nur die Originalverpackung zu ver- wenden. MBC-A01-BA-d-1313 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com... -
Seite 10: Montage
Grössenmesser an der Unterseite der Waage mit den mitgelieferten Schrauben be- festigen. Beim Festschrauben des Größenmessers darauf achten, dass kein großer Druck auf die Waagschale kommt. Die Wägezelle könnte beschädigt werden. MBC-A01-BA-d-1313 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com... -
Seite 11: Körpergrößenmessung
Fußanschlag (4) vorsichtig an die Fußsohlen des Babys heranschieben, Baby dabei fixieren An der Skala rechts die Größe des Babys in cm ablesen Wird die Körpergrössenmessung korrekt durchgeführt, wird eine Genauigkeit von bis zu ±5 mm erreicht. MBC-A01-BA-d-1313 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com... -
Seite 12: Reinigen / Desinfizieren
Empfehlung: Nach jeder Messung welche eine potentielle Kontamination nach sich ziehen könnte (z.B. bei Messungen mit di- rektem Hautkontakt). Körpergrössenmessstab nicht mit Desinfektionsmittel besprü- hen. Verunreinigungen sofort entfernen MBC-A01-BA-d-1313 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com... -
Seite 13: Konformitätserklärung
Declaration for appliances with CE mark Declaración de conformidad para equipos con rótulo CE Déclaration de conformité pour les appareils avec marque CE Dichiarazione di conformità per apparecchi con contrassegno CE Conformiteitverklaring voor apparaten met CE-merkteken MBC-A01 Series: KERN Serial No.: XXXXXXXXXXXX Wir erklären hiermit unter alleiniger Verantwortung, dass das Produkt, auf das sich diese Erklärung... - Seite 14 Date Ort der Ausstellung 72336 Balingen Place of issue Signatur Signature Albert Sauter KERN & Sohn GmbH Geschäftsführer Managing director KERN & Sohn GmbH, Ziegelei 1, D-72336 Balingen, Tel. +49-[0]7433/9933-0,Fax +49-[0]7433/9933-149 MBC-A01-BA-d-1313 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
