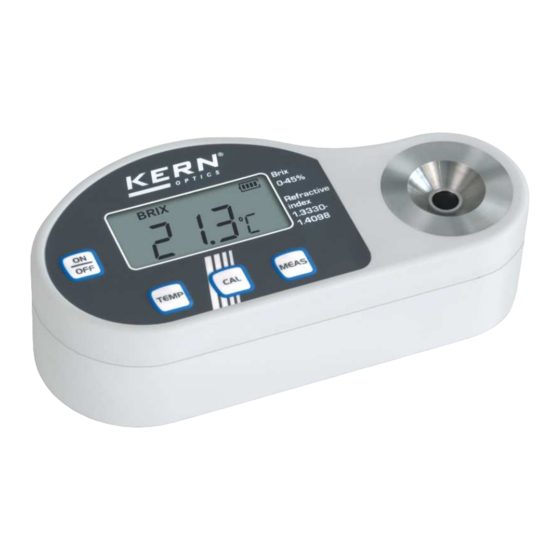

KERN Optics ORD 45BM Betriebsanleitung
Digitales refraktometer
Vorschau ausblenden
Andere Handbücher für Optics ORD 45BM:
- Betriebsanleitung (4 Seiten) ,
- Betriebsanleitung (2 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Betriebsanleitung
Digitales Refraktometer
KERN
ORD 45BM, 92BM, 85BM, 92HM,
Version 1.0
12/2014
ORD-BA-d-1410
KERN & Sohn GmbH
Ziegelei 1
D-72336 Balingen
E-Mail: info@kern-sohn.com
1SM, 3SM, 2WM, 1PM,
2UM, 5UM, 6 US, 1RS,
Tel: +49-[0]7433- 9933-0
Fax: +49-[0]7433-9933-149
Internet: www.kern-sohn.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für KERN Optics ORD 45BM
Inhaltszusammenfassung für KERN Optics ORD 45BM
- Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung Digitales Refraktometer KERN ORD 45BM, 92BM, 85BM, 92HM, 1SM, 3SM, 2WM, 1PM, 2UM, 5UM, 6 US, 1RS, Version 1.0 12/2014 ORD-BA-d-1410...
-
Seite 2: Inhaltsverzeichnis
KERN ORD Version 1.0 12/2014 Betriebsanleitung Digitales Refraktometer Inhaltsverzeichnis Einführung ...................... 3 Technische Daten ..................3 Modelle ............................4 Gerätebeschreibung ..................5 Grundlegende Hinweise ................6 Bestimmungsgemäße Verwendung ..................6 Gewährleistung ......................... 6 Grundlegende Sicherheitshinweise ............. 7 Hinweise in der Betriebsanleitung beachten ................. 7 Warnung ............................ -
Seite 3: Einführung
1 Einführung Dieses Refraktometer ist ein einfach zu bedienendes Messgerät. Bitte lesen Sie vor Gebrauch die Bedienungsanleitung damit ein optimales Messergebnis erzielt werden kann. Das Refraktometer ist konstruiert für ein schnelles und genaues Bestimmen von Konzentrationen in Flüssigkeiten. Eine automatische Temperatur Kompensation ist ebenfalls enthalten. -
Seite 4: Modelle
2.1 Modelle Modell Skalen Messbereich Genauigkeit Teilung Kalibrierlösung KERN ORD 45BM Brix 0 – 45 % ± 0,2 % 0,1 % 0% (destillier- Brechungsindex 1,3330 – 1,4098 nD ± 0,0003 nD 0,0001 nD tes Wasser) ORD 92BM Brix 58 – 92 % ±... -
Seite 5: Gerätebeschreibung
3 Gerätebeschreibung Abb. ähnlich 1. LCD 2. Prisma 3. Prismen Fenster 4. Ein / Aus 5. Temperatur anzeigen und Umschalten (°C/°F) 6. Kalilbrieren 7. Messen Batteriefach und Batteriefachabdeckung auf der Rückseite ORD-BA-d-1410... -
Seite 6: Grundlegende Hinweise
4 Grundlegende Hinweise 4.1 Bestimmungsgemäße Verwendung Das Refraktometer ist ein Messinstrument zur Bestimmung des Brechungsindex von transparenten Stoffen in flüssigem oder teilweise auch festem Zustand. Es nutzt da- für das Verhalten von Licht am Übergang zwischen einem Prisma mit bekannten Ei- genschaften und dem zu prüfenden Stoff. -
Seite 7: Grundlegende Sicherheitshinweise
5 Grundlegende Sicherheitshinweise 5.1 Hinweise in der Betriebsanleitung beachten Betriebsanleitung vor der Inbetriebnahme sorgfältig durchlesen, selbst dann, wenn Sie bereits über Erfahrungen mit KERN- Refraktometern verfügen. Alle Sprachversionen beinhalten eine unverbindliche Übersetzung. Verbindlich ist das deutsche Originaldokument. 5.2 Warnung Vermeiden Sie den Kontakt von Säure mit Haut oder Augen. Spülen Sie ve- rätzte Haut mit viel Wasser. -
Seite 8: Lieferumfang
6 Lieferumfang Überprüfen Sie nach dem Auspacken und vor der ersten Inbetriebnahme, ob alle Tei- le im Lieferumfang enthalten sind. Tauschen Sie beschädigte oder defekte Teile so- fort um und nehmen Sie sie nicht in Betrieb. Refraktometer Aufbewahrungsbox Pipette Justierwerkzeug Reinigungstuch Kalibrierflüssigkeit 7 Automatische Temperatur Kompensation... -
Seite 9: Kalibrierung / Nullpunktjustierung
8 Kalibrierung / Nullpunktjustierung Die Null Stellung des Refraktometers muss vor dem erstmaligen Gebrauch überprüft werden und danach periodisch. Eine Nullpunkt Justierung sollte wenigstens einmal pro Tag erfolgen sowie vor jeder Messung bei der die höchst mögliche Genauigkeit verlangt wird oder wenn in eine andere Umgebung mit abweichender Umgebungs- temperatur gewechselt wird. -
Seite 10: Messung
9 Messung 1. Das Prismen Fenster [3] überprüfen damit dieses sauber und trocken ist. 2. Geben Sie ein paar Tropfen der zu prüfenden Flüssigkeit auf das Prismen Fenster 3. Die Taste „Meas“ drücken, dann wird das Instrument anfangen zu messen. 4. -
Seite 11: Umschalten Der Messskala
12 Umschalten der Messskala Das Messgerät ist Multifunktional. Verschiedene Messskalen können verwendet werden. 1. Versichern Sie sich, dass das Refraktometer sich im Temperatur Status befindet: 2. Drücken Sie gleichzeitig die Taste „Cal“ [6] und die Taste „Meas“ [7]. Das Messgerät wird die Messskala wechseln: 3. -
Seite 12: Fehler Meldungen
13.1 Fehler Meldungen Justierung außerhalb des Messbereiches (Null Punkt) Batterie leer Temperatur für das Messgerät zu niedrig (0 °C) Temperatur für das Messgerät zu hoch (40 °C) Temperatur für das Messgerät zu niedrig (32 °F) Temperatur für das Messgerät zu hoch (104 °F) Messung außerhalb des Messbereichs am unteren Ende der Skala. - Seite 13 Messung außerhalb des Messbereichs am oberen Ende der Skala. Messung außerhalb des Messbereichs am unteren Ende der Skala. Messung außerhalb des Messbereichs am oberen Ende der Skala. Kalibrierflüssigkeit außerhalb des Messbereichs ORD-BA-d-1410...
-
Seite 14: Reinigung Und Wartung
Bedienung haben, oder sollte wider Erwarten ein Problem auftreten, setzen Sie sich bitte mit Ihrem Fachhändler in Verbindung. Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. 17 Entsorgung Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtli- chen Recyclingstellen entsorgen können. -
Seite 15: Umrechnungstabelle Brix In Brechungsindex (Nd)
19 Umrechnungstabelle Brix in Brechungsindex (nD) BRIX Brechzahl BRIX Brechzahl BRIX Brechzahl 1,33299 1,38115 1,44193 1,33442 1,38296 1,44420 1,33586 1,38478 1,44650 1,33732 1,38661 1,44881 1,33879 1,38846 1,45113 1,34026 1,39032 1,45348 1,34175 1,39220 1,45584 1,34325 1,39409 1,45822 1,34476 1,39600 1,46061 1,34629 1,39792 1,46303 1,34782...
