Vergewissern Sie sich, dass der vorgesehene Einbauort
alle Voraussetzungen für den Geräteeinbau erfüllt.
Einbauschrankes zur vorgesehenen Schuko-Steckdose.
Achten Sie darauf, daß der Netzstecker jederzeit gut
zu erreichen ist, oder lassen Sie sich einen Schalter als
Trennvorrichtung in die Zuleitung zur Steckdose einbauen.
WARNUNG! Legen Sie das Netzkabel dabei nicht über
scharfe Kanten!

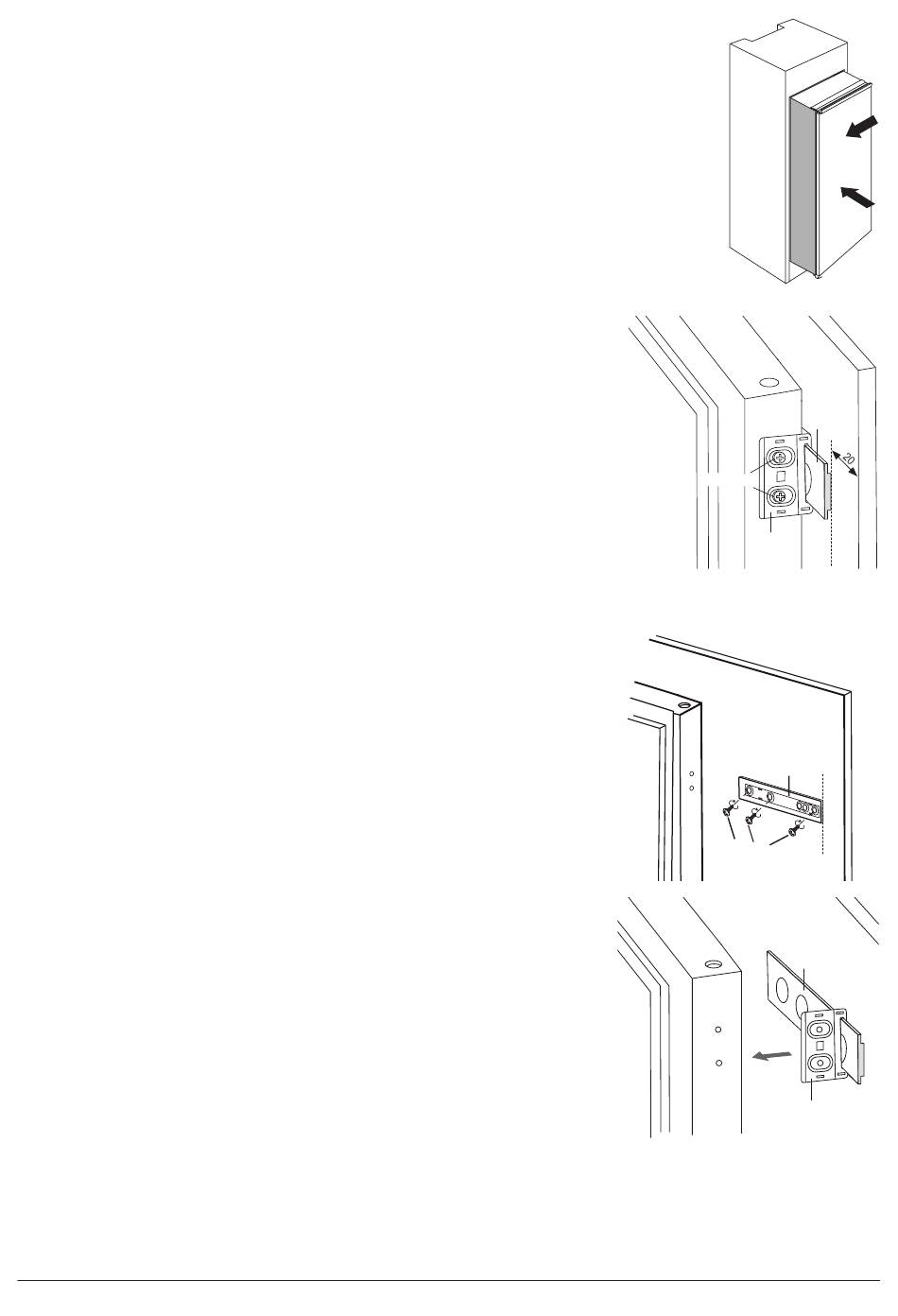

Platzieren Sie das Gerät in der Einbaunische. Die der
Scharnierseite gegenüberliegende Seite des Gerätes sollte
dabei so nah als möglich an der Wand der Einbaunische
postitioniert werden.
Befestigen Sie beide Führungen an den dafür
vorgesehenen Befestigungspunkten der Gerätetür.
Schieben Sie die Schleppschienen in die Führungen ein
und öffnen Sie jetzt die Gerätetür in einem Winkel von 90°.
Markieren Sie an der Vorderkante der Türblende in Höhe
der Führungen für die Schleppschiene einen Abstand von
20 mm von der Vorderkante der Türblende.
Legen Sie die Schleppschienen an die Markierung an der
Einbautür an und befestigen Sie die Schleppschienen
mit je 3 Schrauben exakt rechtwinklig an der Türblende.
Klippsen Sie eine Abdeckung der Schleppschiene auf
jede Schleppschiene, um die Befestigungsschrauben zu
verdecken.
Nehmen Sie die beiden Führungen von der Gerätetür
ab und setzen Sie je eine Führung auf eine montierte
Schleppschiene.
Befestigen Sie beide Führungen an den dafür
vorgesehenen Befestigungspunkten der Gerätetür mit je 2
Schrauben.
Klippsen Sie eine Abdeckung der Führung auf jede
Führung, um die Befestigungsschrauben zu verdecken.
Schließen Sie nun die Gerätetür. Prüfen Sie das korrekte,
vollständige Anliegen der Gerätetürdichtung am
Gerätegehäuse. Schliesst die Gerätetürdichtung nicht
ordentlich ab, so kann es zu Funktionsstörungen kommen.
Sie können durch Justieren der Führungen den Abstand
zwischen Gerätetür und Gehäuse einstellen.
Lösen Sie dazu die Befestigungschrauben der Führungen
und justieren Sie die Lage der Führungen.
Gerätetür
Türblende
Schlepp-
schiene
Schrauben
Führung
Schlepp-
schiene
Schrauben
