Schlauch
anschließen
Schnellkupplungen
Adapter
anschließen

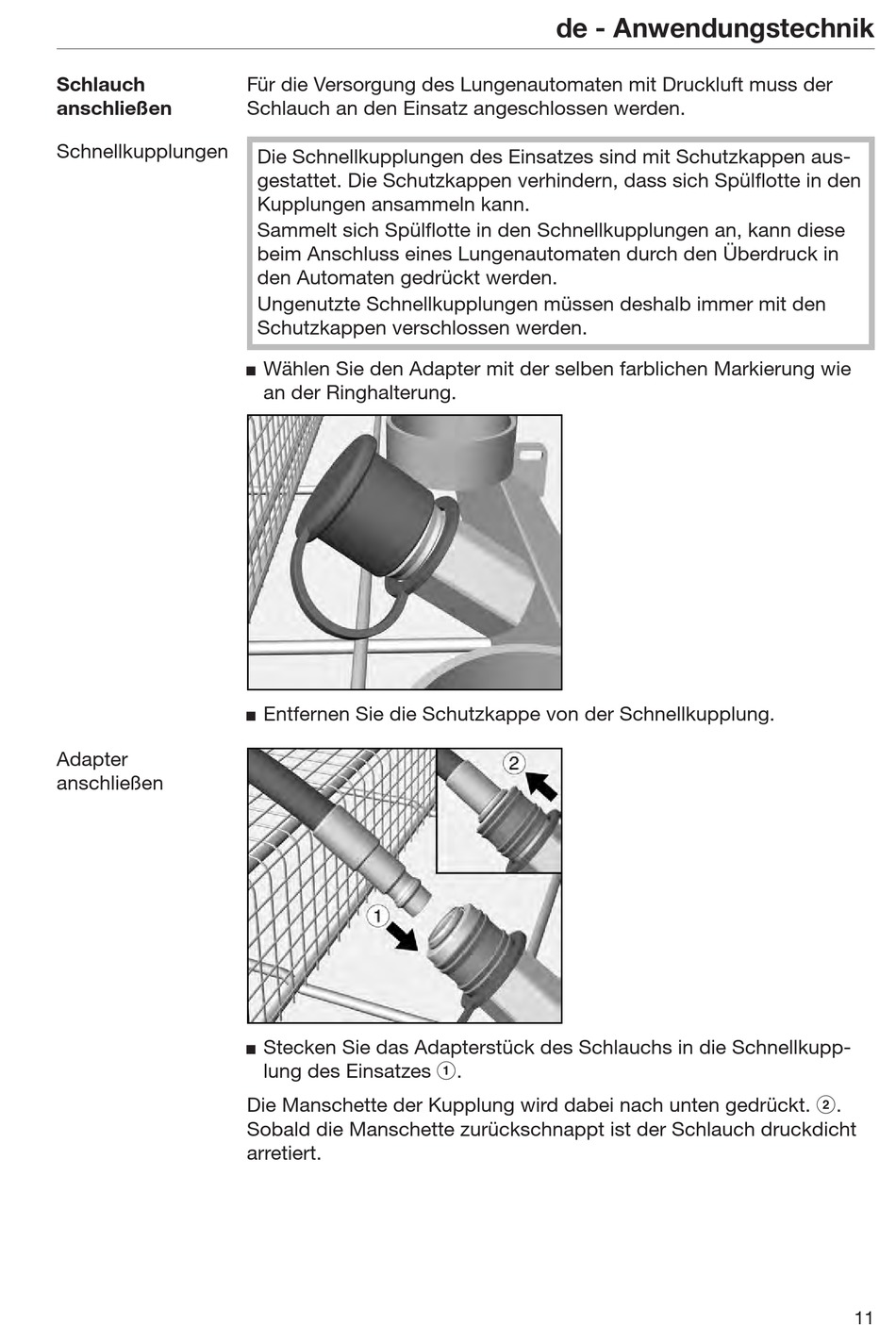

Für die Versorgung des Lungenautomaten mit Druckluft muss der
Schlauch an den Einsatz angeschlossen werden.
Die Schnellkupplungen des Einsatzes sind mit Schutzkappen aus-
gestattet. Die Schutzkappen verhindern, dass sich Spülflotte in den
Kupplungen ansammeln kann.
Sammelt sich Spülflotte in den Schnellkupplungen an, kann diese
beim Anschluss eines Lungenautomaten durch den Überdruck in
den Automaten gedrückt werden.
Ungenutzte Schnellkupplungen müssen deshalb immer mit den
Schutzkappen verschlossen werden.
Wählen Sie den Adapter mit der selben farblichen Markierung wie
an der Ringhalterung.
Entfernen Sie die Schutzkappe von der Schnellkupplung.
Stecken Sie das Adapterstück des Schlauchs in die Schnellkupp-
lung des Einsatzes .
Die Manschette der Kupplung wird dabei nach unten gedrückt. .
Sobald die Manschette zurückschnappt ist der Schlauch druckdicht
arretiert.
de - Anwendungstechnik
11
