3. Установка максимальной высоты помоста
Максимальная высота навешивания помоста составляет 1,00 м.
Помост можно навешивать на самые нижние перекладины.
4. Подготовка

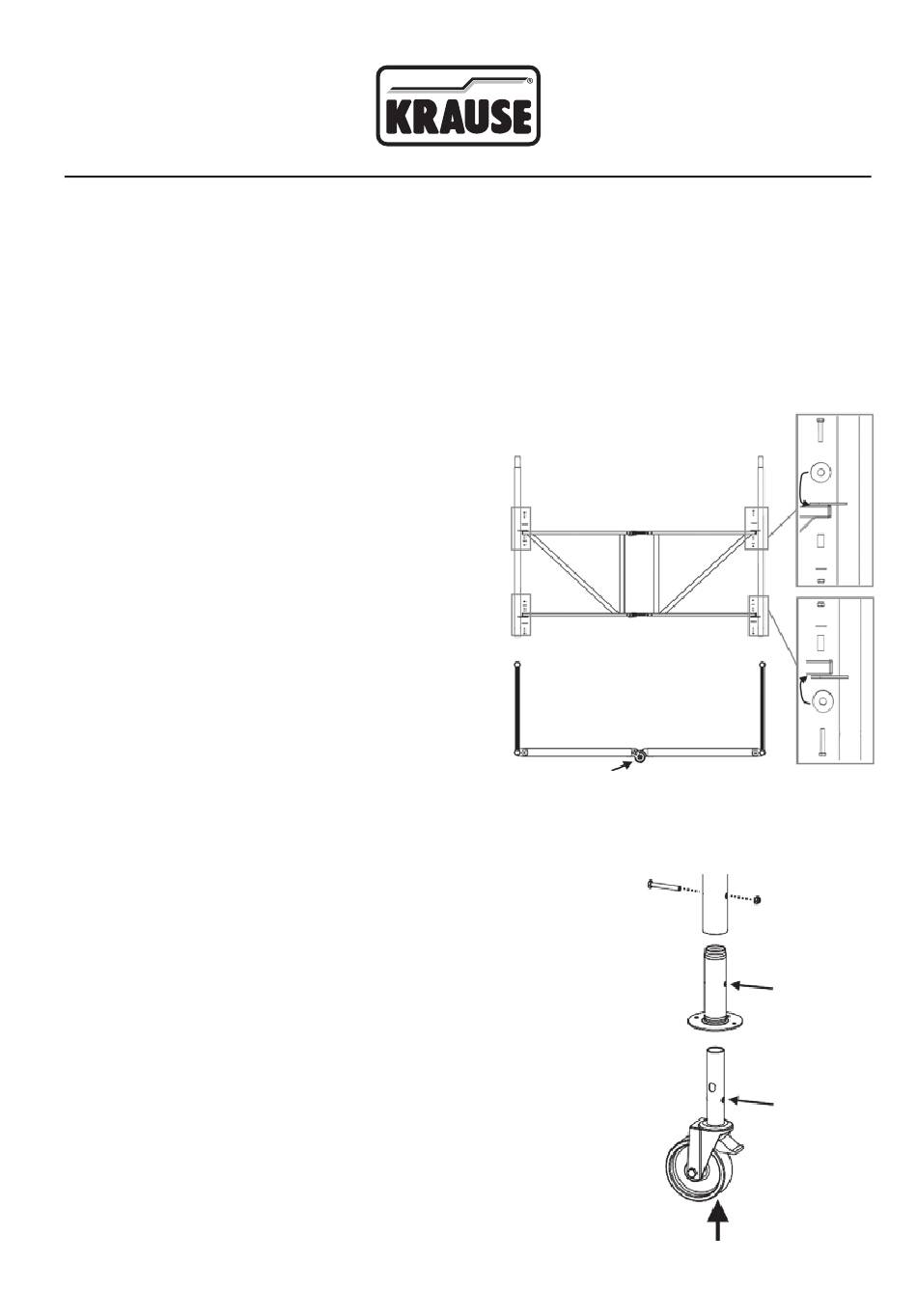

4.1 Сборка складной рамы
Необходимый инструмент: Два рожковых
или накидных ключа на 13 мм.
Установите складную раму между
двумя вертикальными рамами. Обратите
внимание, что шарниры направлены
наружу!
1. С начала вставьте втулку в отверстие
складной рамы.
2. В ставьте большую шайбу между
вкладкой вертикальной рамы и
складнойрамой.
3. Вставьте болт.
4. П рикрутите маленькую шайбу и гайку.
Момент затяжки: 20 Нм.
4.2 Монтаж роликов
1. Н аденьте опору на ролик и совместите отверстия
в них.
2. В ставьте их в раму и совместите отверстия.
3. В ставьте болт М8х60 вотверстие и закрутите
гайкой. (Используйте для этого ключ на 13).
28
Вид спереди
Шарнир наружу
