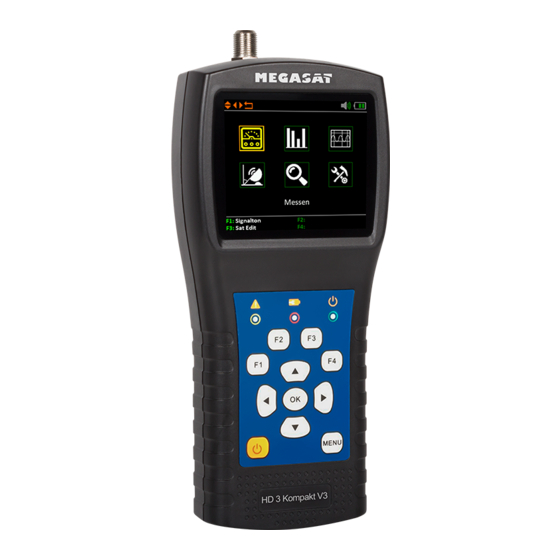

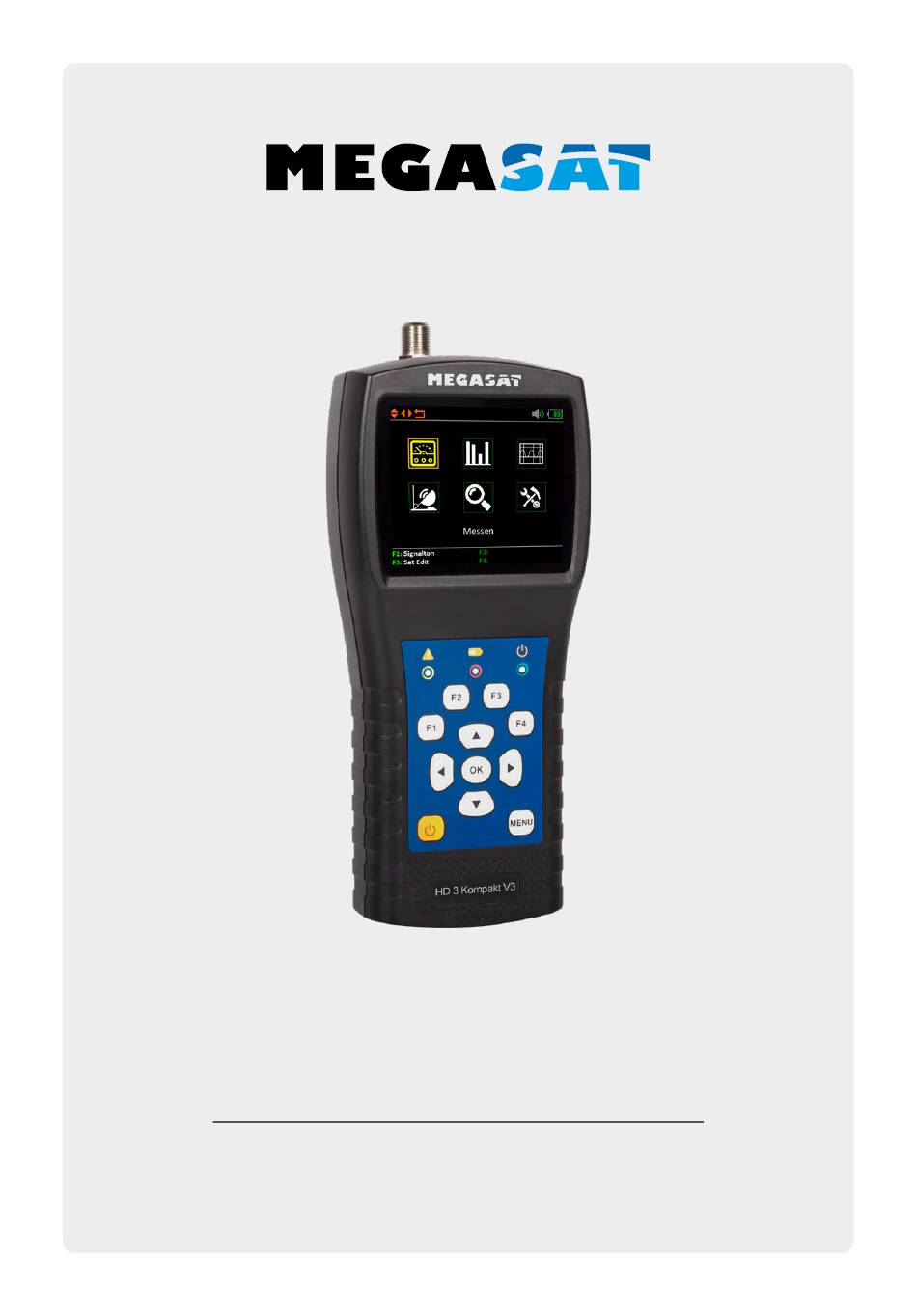

- Seite 1 All manuals and user guides at all-guides.com Satmessgerät HD 3 Kompakt V3 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
All manuals and user guides at all-guides.com Inhaltsverzeichnis 1. Allgemeines 1.1 Sicherheitshinweise ....................03 1.2 Allgemeine Merkmale ....................03 1.3 Lieferumfang ........................03 2. Bezeichnungen und Tastenbelegung............... 04 3. Anleitung zur schnellen Messung ............... 06 4. Hauptmenü ..........................07 4.1 Messen ..........................08 4.2 Multi TP (Transponder) ..................... -
Seite 3: Allgemeines
• Firmwareupdates über Mini-USB (USB auf Mini-USB Adapter optional erhältlich) • Ladefunktion über beiliegendem Netzteil oder KFZ-Ladeadapter • Übersichtliches und selbsterklärendes Menü 1.3 Lieferumfang • Megasat Satmessgerät HD 3 Kompakt V3 • 230 Volt Ladeadapter • 12 Volt KFZ Ladeadapter • Schutzhülle inkl. Tragegurt •... -
Seite 4: Bezeichnungen Und Tastenbelegung
All manuals and user guides at all-guides.com 2. Bezeichnungen und Tastenbelegung DEUTSCH... -
Seite 5: Lcd Display
All manuals and user guides at all-guides.com 2. Bezeichnungen und Tastenbelegung 1. RF In Satelliten-Signaleingang (eine direkte Verbindung zur Antenne via Koaxialkabel) 2. LCD Display Zeigt das Menü Rot: der Akku wird geladen / Blau: Akku ist geladen. Blinkt kurz, sobald die Antenne verbunden wurde. Power-Anzeige: Gerät ist ein- oder ausgeschaltet. -
Seite 6: Anleitung Zur Schnellen Messung
All manuals and user guides at all-guides.com 3. Anleitung zur schnellen Messung 1. Verbinden Sie die Antenne mit dem LNB-Eingang des Messgerätes. 2. Schalten Sie das Messgerät ein. Es er- scheint das Hauptmenü. Nutzten Sie die pq t u Tasten um zwischen den einzelnen Menüpunkten zu navi- gieren und bestätigen Sie den Punkt „Messen“... -
Seite 7: Hauptmenü
All manuals and user guides at all-guides.com 4. Hauptmenü Wenn Sie das Messgerät einschalten öff- net sich automatisch das Hauptmenü. Nutzen Sie die t u Tasten bzw. die pq Tasten, um im Menü zu navigieren. Mit OK gelangen Sie in das jeweilige Unter- menü. -
Seite 8: Messen
All manuals and user guides at all-guides.com 4. Hauptmenü 4.1 Messen 1. Satellit Zeigt den aktuellen Satelliten. Nutzen Sie die t u Tasten, um den Satelliten zu wechseln. Mit OK gelangen Sie in die Satellitenliste. Wählen Sie mit den pq Tasten den gewünschten aus, und bestätigen Sie mit OK. -
Seite 9: Satelliten Bearbeiten
All manuals and user guides at all-guides.com 4. Hauptmenü Satelliten bearbeiten Wählen Sie mit den t u Tasten den Sa- telliten aus den Sie bearbeiten möchten. 1. Mit der F1-Taste können Sie den Namen den Satelliten bearbeiten. Es wird ein Tastenfeld eingeblendet, über das Sie den Namen und die Gradzahl ändern können. -
Seite 10: Transponder Bearbeiten
All manuals and user guides at all-guides.com 4. Hauptmenü Transponder bearbeiten Wählen Sie mit den t u Tasten den Transponder aus den Sie bearbeiten möchten. 1. Mit der F1-Taste können Sie den Wert des Transponders ändern. Nutzen Sie die pq Tasten um die jeweiligen Ziffern zu ändern. -
Seite 11: Lnb-Einstellungen
All manuals and user guides at all-guides.com 4. Hauptmenü LNB-Einstellungen Wählen Sie mit den t u Tasten die LNB-Einstellungen und bestätigen mit OK. Bestätigen Sie den Punkt „Customized“, um in weiteren Einstellungen wie z. B. DiSEqC oder Unicabel zu gelangen. Bestätigen Sie den Punkt „Customized“, um in weiteren Einstellungen wie z. -
Seite 12: Multi Tp (Transponder)
All manuals and user guides at all-guides.com 4. Hauptmenü 4.2 Multi TP (Transponder) Wenn Sie eine Satelliten-Anlage mit ei- nem Quattro-LNB einmessen möchten, hilft Ihnen diese Kontrolle für eine ge- samte Übersicht aller LNB Ebenen. Hier werden Ihnen alle Ebenen des LNBs angezeigt (HL / VL / HH / VH). -
Seite 13: Spektrumanalyse
All manuals and user guides at all-guides.com 4. Hauptmenü 4.3 Spektrumanalyse Zeigt die aktuelle Frequenz und die Signalstärke in dBµV. Zeigt den Bereich des Leistungspegels (0~100 dBµV). Wechseln Sie mit den t u Tasten, um die gewünschte Frequenz zu suchen und den entsprechenden Wert anzeigen zu lassen. -
Seite 14: Winkelberechnung
All manuals and user guides at all-guides.com 4. Hauptmenü 4.4 Winkelberechnung Wählen Sie mit den t u Tasten den gewünschten Satelliten. Drücken Sie OK, um den Standort auszuwählen. Nutzen Sie die Navigationstasten, um den Wert zu ändern. Der Längen- und Breitengrad wird automatisch ermittelt. Haben Sie „Angepasst“... -
Seite 15: Satelliten-Identifizierung
All manuals and user guides at all-guides.com 4. Hauptmenü 4.5 Satelliten-Identifizierung 1. Ändern Sie bei Bedarf die LNB-Frequenz (Standard: 9750-10600). 2. Ändern Sie bei Bedarf die LNB-Spannungsversorgung. Wählen Sie zwischen AUTO, 18 V, 13 V, oder AUS. 3. 22 KHz-Schaltung (nur einstellbar bei manueller LNB-Einstellung). 4. -
Seite 16: Systemeinstellung
All manuals and user guides at all-guides.com 4. Hauptmenü 4.6 Systemeinstellung Signalton Aktivieren oder deaktivieren Sie die Tastentöne. Auto Standby Stellen Sie die Auto-Standby Zeit ein. Wählen Sie zwischen AUS, 10 min., 20 min. oder 30 min. Sprache Stellen Sie die Sprache des Menüs ein. Werkseinstellung Um das Gerät in den Auslieferungszustand zu versetzen, bestätigen Sie mit OK. -
Seite 17: Technische Daten
All manuals and user guides at all-guides.com 5. Technische Daten Identifizierung DVB-S DVB-S2 Demodulation QPSK QPSK, 8QPSK Code Rate 1/2, 2/3, 3/4, 5/6, 7/8, Auto 2/5, 1/2, 3/5, 2/3, 3/4, 5/6, 8/9, 9/10, Auto Symbolrate 1~45 MSPS Eingangsfrequenz 950 MHz ~ 2150 MHz Eingangsimpedanz 75 Ω... -
Seite 18: Konformitätsinformation
All manuals and user guides at all-guides.com Konformitätsinformation Hiermit erklärt die Firma Megasat Werke GmbH, dass sich folgendes Gerät in Überein- stimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Be- stimmungen der Richtlinie 2014/30/EU und 2014/35/EU sowie der Funkgeräterichtlinie 2014/53/EU befindet: Megasat Satmessgerät HD 3 Kompakt V3 (Art.-Nr. - Seite 19 All manuals and user guides at all-guides.com Notizen DEUTSCH...
- Seite 20 All manuals and user guides at all-guides.com Version: 1.0 (Januar 2021) // Technische Änderungen, Druckfehler und Irrtümer vorbehalten. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv...
- Seite 21 All manuals and user guides at all-guides.com Satmeter HD 3 Kompakt V3 user manual...
- Seite 22 All manuals and user guides at all-guides.com Content 1. General information 1.1 Safety Instructions ...................... 03 1.2 General features ......................03 1.3 Delivery ..........................03 2. Designations and key assignment ..............04 3. Manual for quick measurement ................06 4. Main menu ..........................07 4.1 Measurement .........................
-
Seite 23: General Information
• Charging function via enclosed mains adapter or car charging adapter • Clear and self-explanatory menu 1.3 Delivery • Megasat HD 3 compact V3 • 230 Volt charging adapter • 12 Volt car charging adapter • Protective cover incl. carrying strap •... -
Seite 24: Designations And Key Assignment
All manuals and user guides at all-guides.com 2. Designations and key assignment ENGLISH... - Seite 25 All manuals and user guides at all-guides.com 2. Designations and key assignment 1. RF In Satellite signal input (a direct connection to the antenna via coaxial cable) 2. LCD Screen Shows the menu Red: the battery is charging / Blue: the battery is charged. Flashes briefly when the antenna is connected.
-
Seite 26: Instructions For Quick Measurement
All manuals and user guides at all-guides.com 3. Instructions for quick measurement 1. Connect the antenna to the LNB input of the meter. 2. Turn on the power of the measuring device. The main menu appears. Use the pq t u buttons to navigate between the individual menu items and confirm the item „Measure“... -
Seite 27: Main Menu
All manuals and user guides at all-guides.com 4. Main menu When you switch on the meter, the main menu opens automatically. Use the t u buttons or the pq but- tons to navigate the menu. Press OK to enter the relevant sub-menu. Press MENU to return to the main menu. -
Seite 28: Measurement
All manuals and user guides at all-guides.com 4. Main menu 4.1 Measurement 1. Satellit Shows the current satellite. Use the t u buttons to change the satellite. Press OK to move to the satellite list. Use the pq buttons to select the desired one and press OK to confirm. 2. - Seite 29 All manuals and user guides at all-guides.com 4. Main menu Satelliten edit Use the t u buttons to select the satel- lite you want to edit. 1. You can edit the name of the satellite with the F1 key. A keypad is display- ed which you can use to change the name and the degree.
- Seite 30 All manuals and user guides at all-guides.com 4. Main menu Edit Transponder Use the t u keys to select the trans- ponder you want to edit. 1. You can change the value of the transponder with the F1 key. Use the pq keys to change the corres- ponding digits.
-
Seite 31: Lnb Settings
All manuals and user guides at all-guides.com 4. Main menu LNB settings Use the t u keys to select the LNB set- tings and confirm with OK. Confirm the „Customized“ item to access other settings such as DiSEqC or Unicable. Confirm the item „Customized“... -
Seite 32: Multi Tp (Transponder)
All manuals and user guides at all-guides.com 4. Main menu 4.2 Multi TP (Transponder) If you want to calibrate a satellite system with a Quattro LNB, this control helps you to have a complete overview of all LNB levels. Here you can see all levels of the LNB (HL / VL / HH / VH). -
Seite 33: Spectrum Analysis
All manuals and user guides at all-guides.com 4. Main menu 4.3 Spectrum analysis Shows the current frequency and the signal strength in dBµV. Shows the range of the power level (0~100 dBµV). Use thet u buttons to search for the desired frequency and display the corres- ponding value. -
Seite 34: Angle Calculation
All manuals and user guides at all-guides.com 4. Main menu 4.4 Angle calculation Use the t u buttons to select the desired satellite. Press OK to select the location. Use the navigation keys to change the value. The longitude and latitude are automatically calculated. If you have selected „Customised“, you will have to determine your location your- self. -
Seite 35: Satellite Identification
All manuals and user guides at all-guides.com 4. Main menu 4.5 Satellite identification 1. If necessary, change the LNB frequency (default: 9750-10600). 2. If necessary, change the LNB power supply. Select between AUTO, 18 V, 13 V, or OFF. 3. 22 KHz switching (only adjustable with manual LNB setting). 4. -
Seite 36: System Settings
All manuals and user guides at all-guides.com 4. Main menu 4.6 System settings Signal tone Enable or disable the key tones. Auto standby Set the auto standby time. Choose between OFF, 10 min, 20 min or 30 min. Language Set the language of the menu. Factory setting To return the device to its factory settings, confirm with OK. -
Seite 37: Specifications
All manuals and user guides at all-guides.com 5. Specifications Identification DVB-S DVB-S2 Demodulation QPSK QPSK, 8QPSK Code Rate 1/2, 2/3, 3/4, 5/6, 7/8, Auto 2/5, 1/2, 3/5, 2/3, 3/4, 5/6, 8/9, 9/10, Auto Symbol rate 1~45 MSPS Input frequency 950 MHz ~ 2150 MHz Input impedance 75 Ω... -
Seite 38: Conformity Information
All manuals and user guides at all-guides.com Conformity information Megasat Werke GmbH hereby declares that the following equipment is in conformity with the essential requirements and other relevant provisions of Directive 2014/30/EU and 2014/35/EU and the Radio Equipment Directive 2014/53/EU Megasat HD 3 Kompakt V3 (Art.-No. - Seite 39 All manuals and user guides at all-guides.com Notes ENGLISH...
- Seite 40 All manuals and user guides at all-guides.com Version: 1.0 (January 2021) // Technical changes, printing errors and mistakes reserved. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv...
