Programmiermodus 753-646 KNX-Modul
Programmiermodus 753-646 KNX-Modul
10
Zur Parametrierung des KNX-Moduls im Gerätemodus besitzt das I/O-Modul zwei Pro-
grammiertasteranschlüsse (siehe folgende Abbildung).

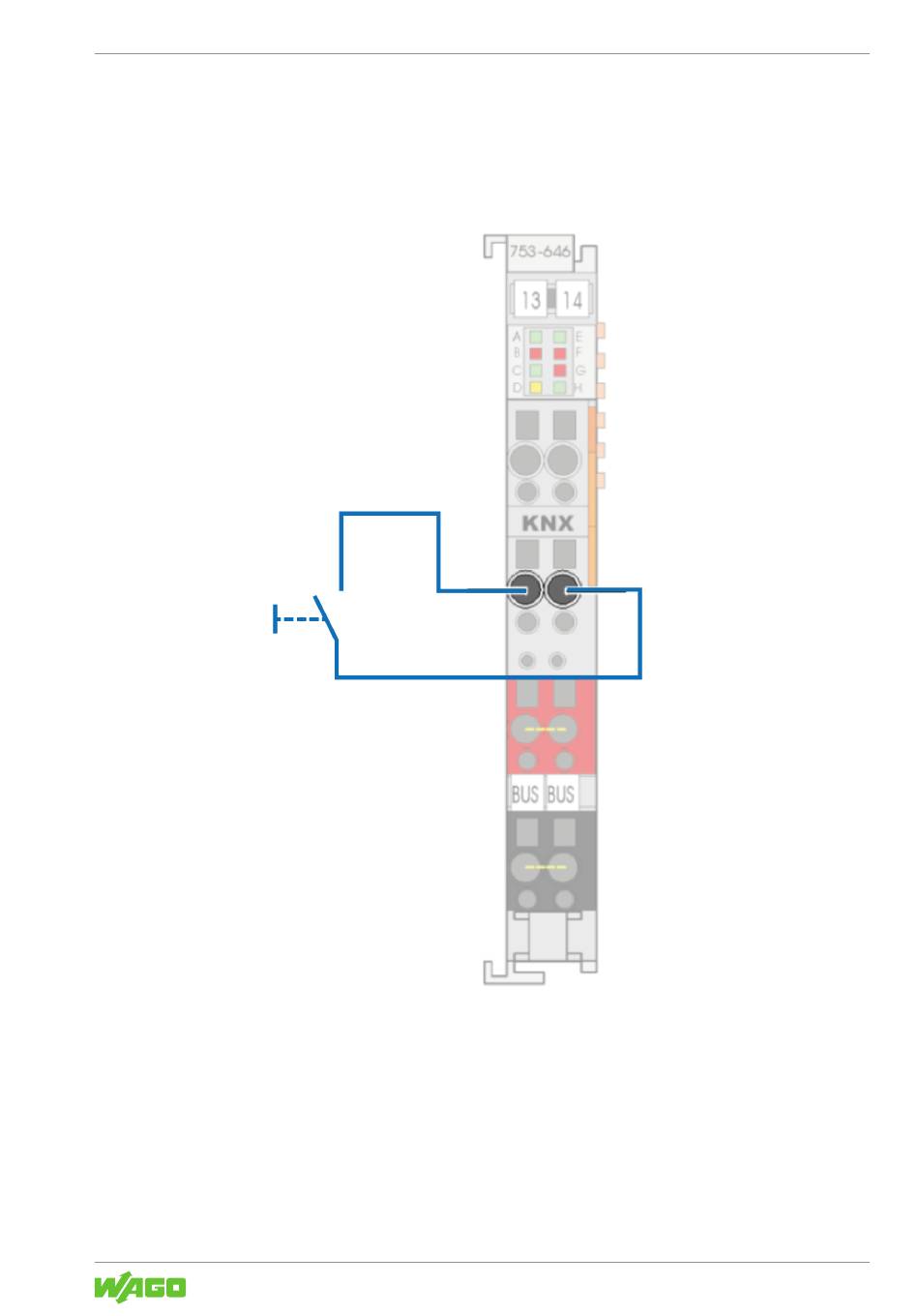

Abbildung 19: Programmiermodus 753-646 KNX-Modul
Die Aufforderung zum Betätigen der Taster erfolgt bei der Inbetriebnahme des I/O-Mo-
duls in der Engineering-Tool-Software (ETS). Wird zwischen den beiden Programmiertas-
teranschlüssen (2 und 6) für eine kurze Zeit eine elektrische Verbindung hergestellt (z. B.
über eine Drahtbrücke), wird der Programmiermodus eingeschaltet. Dies wird durch eine
rot leuchtende B-LED angezeigt.
Produkthandbuch | Version: 2.1.0
41
