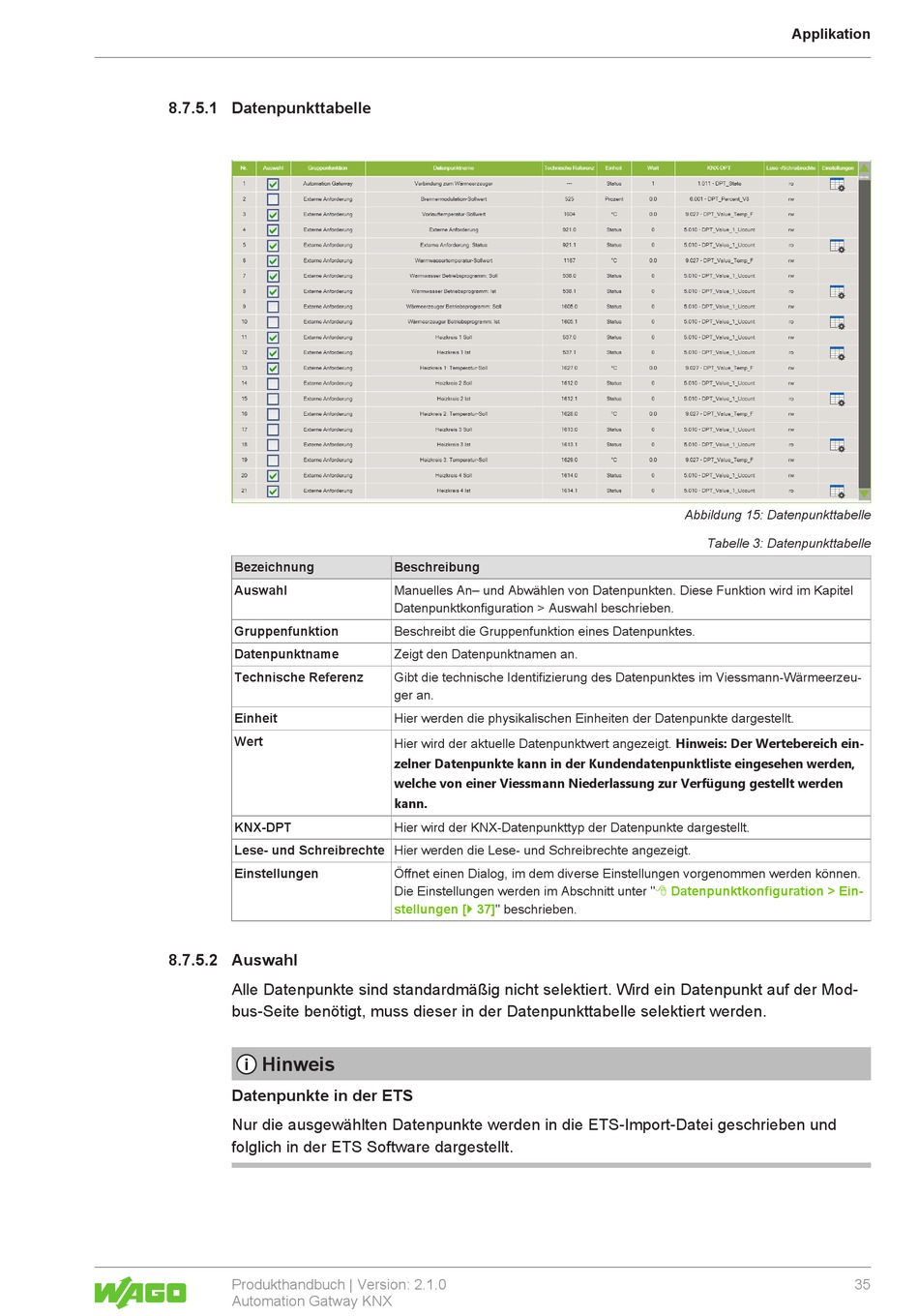

8.7.5.1 Datenpunkttabelle
Bezeichnung
Auswahl
Gruppenfunktion
Datenpunktname
Technische Referenz
Einheit
Wert
KNX-DPT
Lese- und Schreibrechte Hier werden die Lese- und Schreibrechte angezeigt.
Einstellungen
8.7.5.2 Auswahl
Alle Datenpunkte sind standardmäßig nicht selektiert. Wird ein Datenpunkt auf der Mod-
bus-Seite benötigt, muss dieser in der Datenpunkttabelle selektiert werden.
Hinweis
Datenpunkte in der ETS
Nur die ausgewählten Datenpunkte werden in die ETS-Import-Datei geschrieben und
folglich in der ETS Software dargestellt.
Produkthandbuch | Version: 2.1.0
Automation Gatway KNX
Beschreibung
Manuelles An– und Abwählen von Datenpunkten. Diese Funktion wird im Kapitel
Datenpunktkonfiguration > Auswahl beschrieben.
Beschreibt die Gruppenfunktion eines Datenpunktes.
Zeigt den Datenpunktnamen an.
Gibt die technische Identifizierung des Datenpunktes im Viessmann-Wärmeerzeu-
ger an.
Hier werden die physikalischen Einheiten der Datenpunkte dargestellt.
Hier wird der aktuelle Datenpunktwert angezeigt. Hinweis: Der Wertebereich ein-
zelner Datenpunkte kann in der Kundendatenpunktliste eingesehen werden,
welche von einer Viessmann Niederlassung zur Verfügung gestellt werden
kann.
Hier wird der KNX-Datenpunkttyp der Datenpunkte dargestellt.
Öffnet einen Dialog, im dem diverse Einstellungen vorgenommen werden können.
Die Einstellungen werden im Abschnitt unter
stellungen
[} 37]" beschrieben.
Applikation
Abbildung 15: Datenpunkttabelle
Tabelle 3: Datenpunkttabelle
"8 Datenpunktkonfiguration > Ein-
35
