Applikation
Zustand
Keine
Kommunikation
8.7.2 KNX-Status
Dieser Dialog stellt die relevanten Informationen für eine KNX-Busverbindung dar.
KNX-753-646 Modul
Hier wird der aktuelle Status des WAGO 753-646 KNX Moduls dargestellt. Der Modulsta-
tus wird im Kapitel „Diagnose > Fehlertexte WAGO 753-646 KNX-Modul" beschrieben.
KNX-Zusätzliche Information
In diesem Bereich wird die Anzahl aller verfügbaren Datenpunkte für die KNX-Kommuni-
kation (DPT's) im Automation Gateway KNX-TP dargestellt.
32
Produkthandbuch | Version: 2.1.0
Automation Gatway KNX
Leuchtfarbe
Beschreibung
rot
Keine Verbindung zum
Wärmeerzeuger.
Abhilfe
CAN-Verbindung (Stecker, Leitung,
Abschlusswiderstand, Wärmeerzeu-
ger eingeschaltet) prüfen. Wenn der
Fehler nicht behoben werden kann,
wenden Sie sich an den Viessmann
ü Automation-Gate-
Support unter
way.

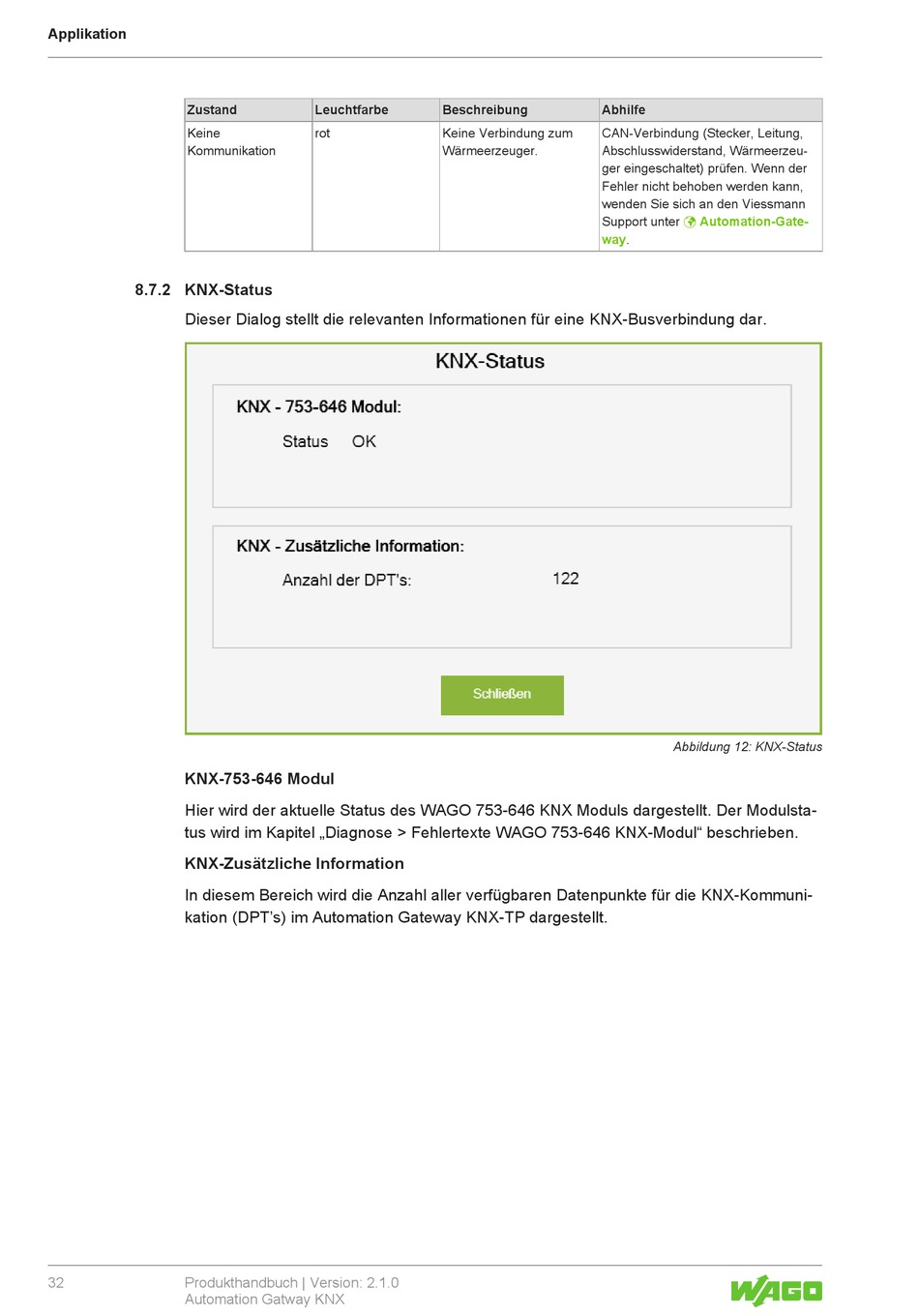

Abbildung 12: KNX-Status
