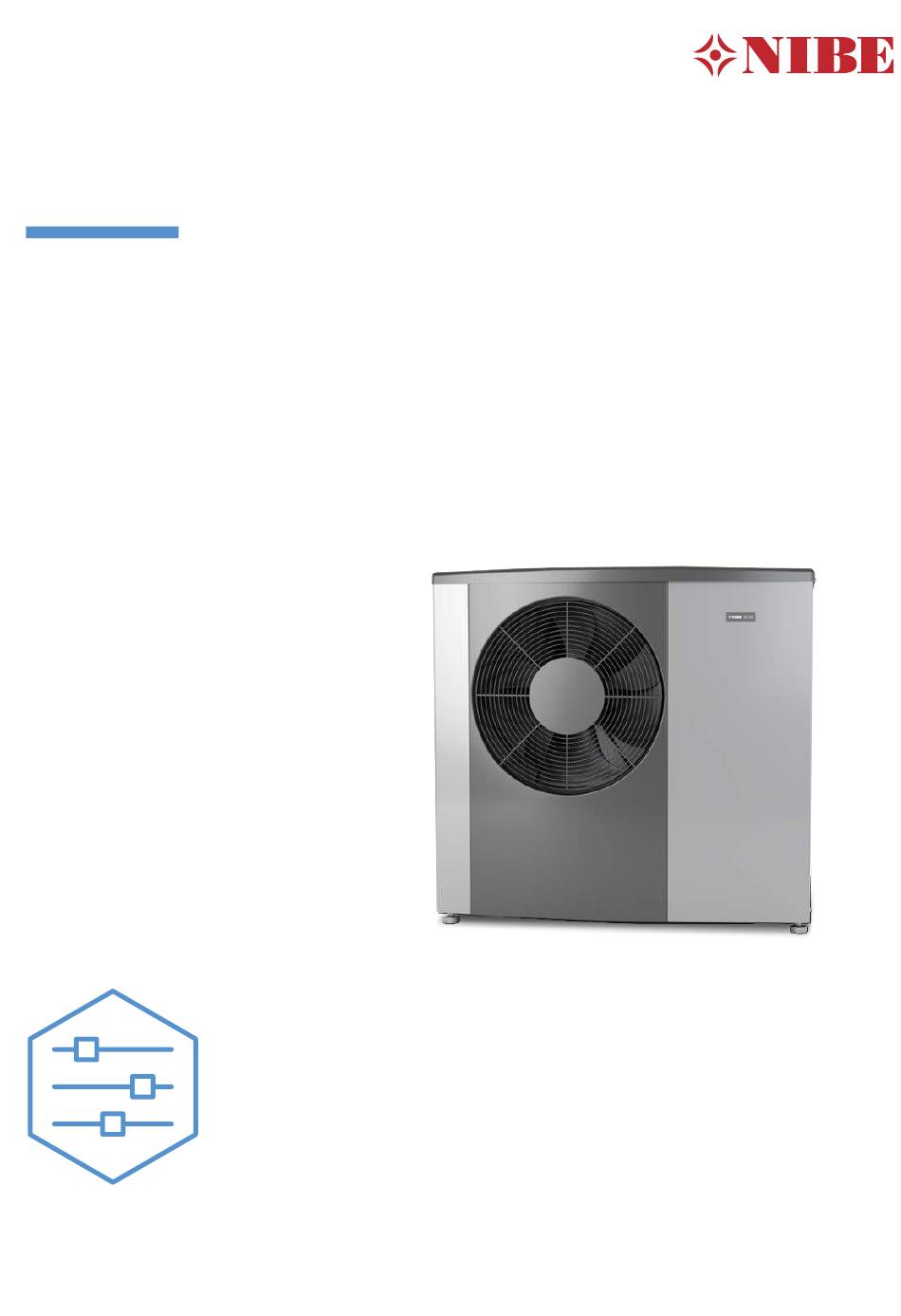

- Seite 1 Benutzerhandbuch Luft/Wasser-Wärmepumpe NIBE S2125 UHB DE 2212-1 631686...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Wichtige Informationen Anlagendaten Symbole Seriennummer 2 Anlagenfunktion 3 Steuerung von S2125 4 Wartung von S2125 Regelmäßige Kontrollen Bei längeren Betriebsunterbrechungen SR-Modus Ventilatorenteisung Aktualisierung der Software 5 Komfortstörung Fehlersuche Kontaktinformationen NIBE S2125 Inhaltsverzeichnis... -
Seite 4: Wichtige Informationen
S2125 Seriennummer Installationsdatum Installateur Zubehör Die Seriennummer ist stets anzugeben. Hiermit wird bescheinigt, dass die Installation gemäß den Anweisungen im beiliegenden Installateurhandbuch sowie gemäß den geltenden Regeln ausgeführt wurde. Datum ______________________________ Unt. __________________________________________ Kapitel 1 | Wichtige Informationen NIBE S2125... -
Seite 5: Symbole
Dieses Symbol kennzeichnet Tipps, die den Um- gang mit dem Produkt erleichtern. Seriennummer Die Seriennummer finden Sie an der Rückseite und unten an der Seite. ACHTUNG! Die Seriennummer des Produkts (14-stellig) benö- tigen Sie im Service- und Supportfall. NIBE S2125 Kapitel 1 | Wichtige Informationen... -
Seite 6: Anlagenfunktion
80 ºC 5 ºC 6 ºC Verdichter 55 ºC Kondensator Verdampfer 1 ºC 45 ºC 0 ºC Expansionsventil Die Temperaturen sind nur als Beispiel zu verstehen und können je nach Installation und Jahreszeit abweichen. Kapitel 2 | Anlagenfunktion NIBE S2125... - Seite 7 System und transportiert die Wärmeenergie des erwärm- ten Wassers zu den Heizkörpern bzw. zur Fußbodenhei- zung. Der integrierte Rohrwärmetauscher der Inneneinheit befindet sich im Heizkesselteil. Das im Rohrwärmetau- scher befindliche Wasser erhitzt das umgebende Brauchwasser. NIBE S2125 Kapitel 2 | Anlagenfunktion...
-
Seite 8: Steuerung Von S2125
Steuerung von S2125 S2125 wird je nach vorhandenem System auf unterschiedli- che Weise gesteuert. Die Steuerung der Wärmepumpe erfolgt über Inneneinheit (VVM) oder Regelgerät (SMO). Siehe das Installateurhandbuch der Inneneinheit / des Re- gelgerätes. Bei der Installation nimmt der Installateur die erforderlichen Wärmepumpeneinstellungen in der Inneneinheit oder im... -
Seite 9: Wartung Von S2125
Achten Sie bei der Reinigung darauf, dass an der Wärmepum- pe keine Kratzer entstehen. Spülen Sie kein Wasser durch die Gitter oder über die Seiten. Es darf kein Wasser in S2125 eindringen. Vermeiden Sie außerdem einen Kontakt von S2125 mit alkalischen Reinigungsmitteln. -
Seite 10: Bei Längeren Betriebsunterbrechungen
SR-Modus Die Wärmepumpe kann in den Modus „SR-Modus“ versetzt werden, was den Geräuschpegel der Wärmepumpe senkt. Diese Funktion kann nützlich sein, wenn S2125 in geräusch- empfindlichen Bereichen aufgestellt werden muss. Die Funktion sollte nur über begrenzte Zeiträume genutzt wer- den, da S2125 möglicherweise nicht die dimensionierte Leistung erreicht. -
Seite 11: Komfortstörung
Sicherungen der Inneneinheit / des Regelgeräts. • Sicherheitstemperaturbegrenzer der Inneneinheit / des Regelgeräts. • Dass S2125 keine äußeren Beschädigungen aufweist. EISBILDUNG AN VENTILATOR, GITTER UND BZW. ODER VENTILATORNABE Aktivieren Sie die Funktion „Ventilatorenteisung“ in der In- neneinheit / im Regelgerät. Für weitere Informationen siehe Abschnitt „Steuerung –... -
Seite 15: Kontaktinformationen
SWITZERLAND NIBE Wärmetechnik c/o ait Schweiz AG Industriepark, CH-6246 Altishofen Tel. +41 (0)58 252 21 00 info@nibe.ch nibe.ch Weitere Informationen zu Ländern, die nicht in dieser Liste erscheinen, erhalten Sie von NIBE Sverige oder im Internet unter nibe.eu... - Seite 16 WS release date: 2022-02-02 08:50 Publish date: 2022-04-21 07:54 Dieses Dokument ist eine Veröffentlichung von NIBE Energy Systems. Alle Produktabbildungen, Fakten und Daten basieren auf aktuellen Informationen zum Zeitpunkt der Dokumentfreigabe. NIBE Energy Systems behält sich etwaige Daten- oder Druckfehler vor.
