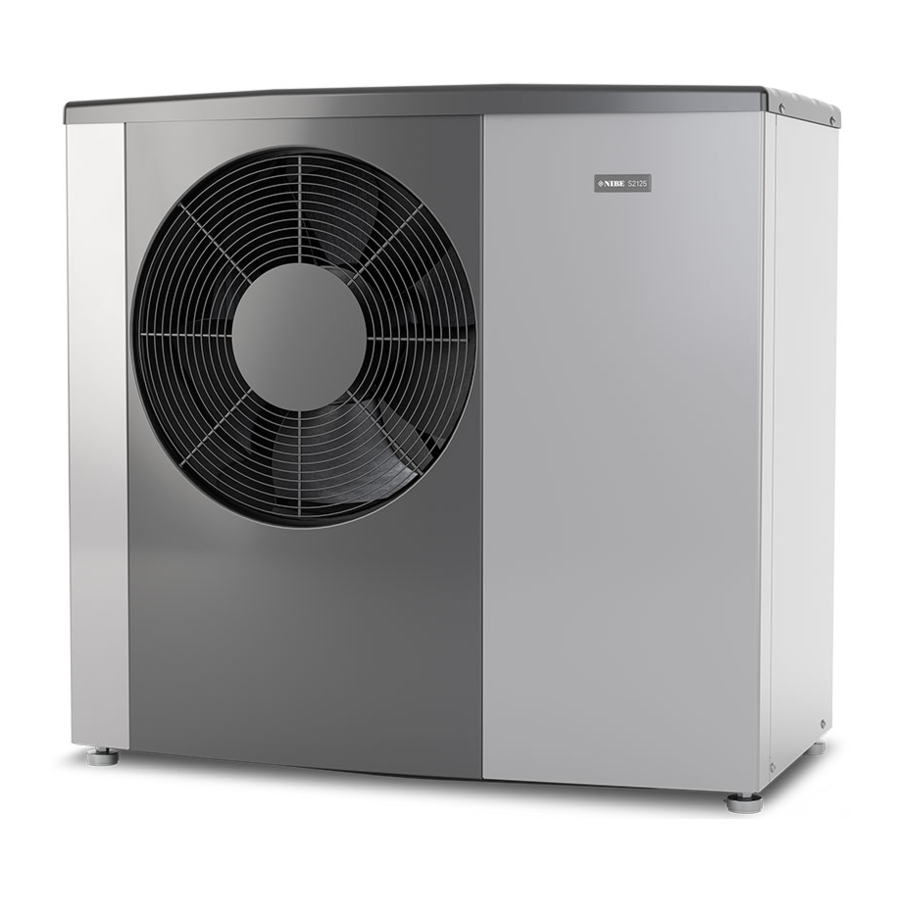

Nibe S2125 Handbuch

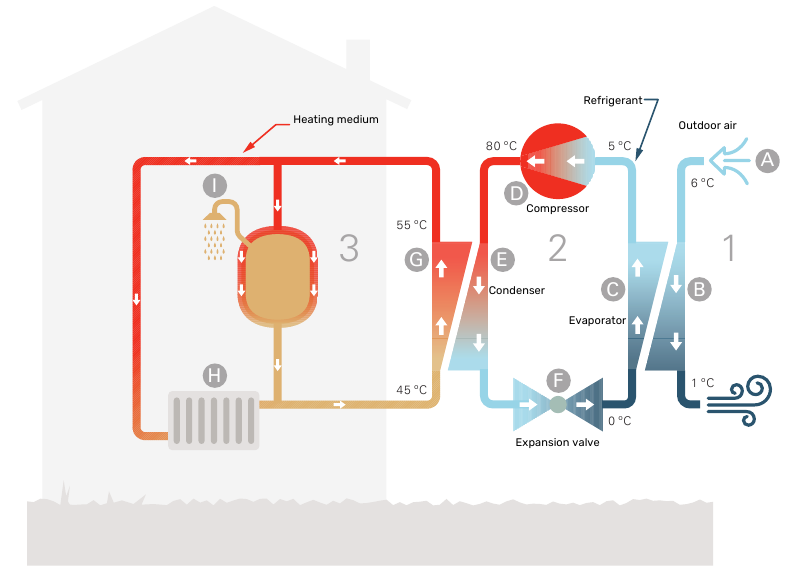

Installationsfunktion

Eine Luft/Wasser-Wärmepumpenanlage nutzt die Außenluft, um ein Haus zu heizen. Die Umwandlung der Energie der Außenluft in Heizwärme erfolgt in drei verschiedenen Kreisläufen. Aus der Außenluft (1) wird freie Wärmeenergie gewonnen und zur Wärmepumpe transportiert. Die Wärmepumpe erhöht die niedrige Temperatur der gewonnenen Wärme im Kältemittelkreislauf (2) auf eine hohe Temperatur. Die Wärme wird im Heizmediumkreislauf (3) im Gebäude verteilt.

Die Temperaturen sind nur Beispiele und können je nach Installation und Jahreszeit variieren.

Außenluft

1. Die Außenluft wird in die Außeneinheit gesaugt.
2. Der Ventilator leitet die Luft dann zum Verdampfer der Außeneinheit. Hier gibt die Luft thermische Energie an das Kältemittel ab, und die Temperatur der Luft sinkt. Die kalte Luft wird dann aus der Außeneinheit geblasen.

Kältemittelkreislauf

3. In einem geschlossenen System in der Außeneinheit zirkuliert ein Gas (ein Kältemittel), das auch den Verdampfer durchströmt. Das Kältemittel hat einen sehr niedrigen Siedepunkt. Im Verdampfer nimmt das Kältemittel die Wärmeenergie aus der Außenluft auf und beginnt zu sieden.
4. Das beim Sieden entstehende Gas wird in einen elektrisch betriebenen Verdichter geleitet. Wenn das Gas komprimiert wird, steigt der Druck und die Temperatur des Gases erhöht sich erheblich, von 0°C auf ca. 80°C.
5. Vom Verdichter wird das Gas in einen Wärmetauscher, den Verflüssiger, gepresst, wo es Wärmeenergie an das Innenmodul abgibt, woraufhin das Gas abkühlt und wieder zu einer flüssigen Form kondensiert.
6. Da der Druck immer noch hoch ist, kann das Kältemittel ein Expansionsventil passieren, wo der Druck abfällt, so dass das Kältemittel seine ursprüngliche Temperatur wieder erreicht. Das Kältemittel hat nun einen vollständigen Kreislauf durchlaufen. Es wird wieder zum Verdampfer geleitet und der Vorgang wiederholt sich.

Heizmediumkreislauf

7. Die Wärmeenergie, die das Kältemittel im Verflüssiger erzeugt, wird vom Heizmedium der Inneneinheit, Wasser, aufgenommen, das auf ca. 55°C (Vorlauftemperatur) erhitzt wird.
8. Das Heizmedium zirkuliert in einem geschlossenen System und transportiert die Wärmeenergie des erwärmten Wassers zu den Heizkörpern/Heizschlangen des Hauses.
9. Die integrierte Ladeschlange des Innenmoduls befindet sich im Kesselbereich. Das Wasser in der Schlange erwärmt das umgebende Brauchwarmwasser.

Steuerung der S2125

Die S2125 wird je nach System auf unterschiedliche Weise gesteuert. Sie steuern die Wärmepumpe über Ihr Innenmodul oder Steuermodul.
Siehe Installateurhandbuch für das Innenmodul/Steuermodul.
Während der Installation nimmt der Installationsingenieur die notwendigen Einstellungen für die Wärmepumpe im Innenmodul oder Steuermodul vor, damit die Wärmepumpe in Ihrem System optimal funktioniert.

Wartung der S2125

Regelmäßige Überprüfungen
Wenn Ihre Wärmepumpe im Freien aufgestellt ist, ist eine gewisse externe Wartung erforderlich.

Ungenügende Wartung kann ernsthafte Schäden an der S2125 verursachen, die nicht von der Garantie abgedeckt sind.

ÜBERPRÜFUNG DER GITTER UND DER BODENPLATTE DER S2125
Überprüfen Sie das ganze Jahr über regelmäßig, dass das Gitter nicht durch Blätter, Schnee oder andere Dinge verstopft ist.
Besondere Vorsicht ist bei windigen Bedingungen und/oder bei Schnee geboten, da das Gitter verstopfen kann.
Überprüfen Sie, dass die Rückseite frei von Schmutz und Blättern ist.
Überprüfen Sie auch, dass die Ablauflöcher in der Bodenplatte frei von Schmutz und Blättern sind.
Überprüfen Sie regelmäßig, dass Kondenswasser korrekt durch das Kondenswasserrohr abgeleitet wird. Bitten Sie bei Bedarf Ihren Installateur um Hilfe.

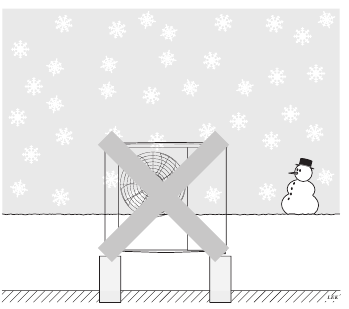

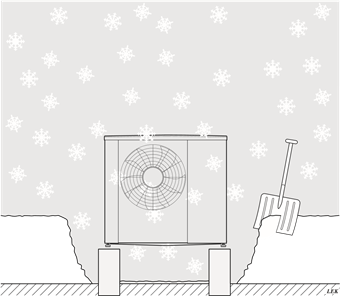

Schnee- und eisfrei halten

Verhindern Sie, dass sich Schnee ansammelt und die Gitter und Ablauflöcher der S2125 bedeckt.

Schnee und/oder eisfrei halten.

REINIGUNG DES AUSSENGEHÄUSES
Bei Bedarf kann das Außengehäuse mit einem feuchten Tuch gereinigt werden.
Es ist darauf zu achten, dass die Wärmepumpe beim Reinigen nicht zerkratzt wird. Vermeiden Sie es, Wasser in die Gitter oder Seiten zu sprühen, damit kein Wasser in die S2125 eindringt. Verhindern Sie, dass die S2125 mit alkalischen Reinigungsmitteln in Kontakt kommt.

BETÄTIGEN DES SICHERHEITSVENTILS (FL2)
Das Sicherheitsventil muss regelmäßig betätigt werden, um Schmutz zu entfernen und zu überprüfen, ob es nicht blockiert ist. Denken Sie auch daran, zu überprüfen, ob das Entlüftungsventil funktioniert.

Bei langen Stromausfällen
Im Falle eines längeren Stromausfalls empfehlen wir, den Teil des Heizsystems, der sich im Freien befindet, zu entleeren. Dies wird erleichtert, wenn Absperrventile installiert sind. Fragen Sie im Zweifelsfall Ihren Installateur.
HINWEIS! Trennen Sie auch das Rückschlagventil (RM1.2), um ein Einfrieren des Verflüssigers zu verhindern.

Leise-Modus
Die Wärmepumpe kann in den "Silent mode" (Leise-Modus) versetzt werden, was den Geräuschpegel der Wärmepumpe reduziert. Diese Funktion kann hilfreich sein, wenn die S2125 in lärmempfindlichen Bereichen aufgestellt werden muss. Die Funktion sollte nur für begrenzte Zeiträume verwendet werden, da die S2125 möglicherweise nicht ihre dimensionierte Leistung erreicht.

Ventilator-Enteisung
VVM S / SMO S
Menu 4.11.3 - Fan de-icing (Ventilator-Enteisung)
VVM / SMO
Menu 4.9.7 - tools (Werkzeuge)
FAN DE-ICING (VENTILATOR-ENTEISUNG) Einstellbereich: off/on (aus/ein)
CONTINUOUS FAN DE-ICING (KONTINUIERLICHE VENTILATOR-ENTEISUNG) Einstellbereich: off/on (aus/ein)
Ventilator-Enteisung: Hier legen Sie fest, ob die Funktion "Ventilator-Enteisung" (fan de-icing) bei der nächsten "aktiven Abtauung" (active defrosting) aktiviert wird. Dies kann aktiviert werden, wenn Eis/Schnee am Ventilator, Gitter oder Ventilatorkonus haftet, was durch ungewöhnliche Ventilatorgeräusche von der Außeneinheit bemerkt werden kann.
"Ventilator-Enteisung" (Fan de-icing) bedeutet, dass der Ventilator, das Gitter und der Ventilatorkonus mit heißer Luft aus dem Verdampfer (EP1) beheizt werden.
Kontinuierliche Ventilator-Enteisung: Es besteht die Möglichkeit, eine wiederkehrende Enteisung einzustellen. In diesem Fall wird jede zehnte Abtauung als "Ventilator-Enteisung" (Fan de-icing) durchgeführt. (Dies kann den jährlichen Energieverbrauch erhöhen.)

Software aktualisieren
Informationen zur Softwareaktualisierung finden Sie im Installateurhandbuch Ihres Innenmoduls oder Steuermoduls.

Komfortstörungen

In den meisten Fällen meldet das Innenmodul/Steuermodul eine Fehlfunktion (eine Fehlfunktion kann zu Komfortstörungen führen) und zeigt dies mit Alarmen und Handlungsanweisungen im Display an.

Arbeiten hinter schraubgesicherten Abdeckungen dürfen nur von oder unter Aufsicht eines qualifizierten Installationsingenieurs durchgeführt werden.

Fehlerbehebung

Wenn die Betriebsstörung nicht im Display angezeigt wird, können die folgenden Tipps verwendet werden:

GRUNDLEGENDE MASSNAHMEN
Beginnen Sie mit der Überprüfung folgender Punkte:

• Alle Versorgungskabel zur Wärmepumpe sind angeschlossen.
• Gruppen- und Hauptsicherungen des Gebäudes.
• Der Fehlerstromschutzschalter des Gebäudes.
• Die Sicherung / der automatische Schutz der Wärmepumpe.
• Die Sicherungen des Innenmoduls/Steuermoduls.
• Die Temperaturbegrenzer des Innenmoduls/Steuermoduls.
• Dass die S2125 keine äußeren Schäden aufweist.

EISANSATZ IM VENTILATOR, GITTER UND/ODER VENTILATORKONUS

Stellen Sie die Funktion "Ventilator-Enteisung" (Fan de-icing) im Innenmodul/Steuermodul ein. Weitere Informationen finden Sie im Abschnitt "Steuerung – Wärmepumpe EB101" im Installateurhandbuch.
Bei Problemen wenden Sie sich an Ihren Installateur.

WASSER UNTERHALB DER S2125 (GRÖSSERE MENGE)

• Montieren Sie das Zubehör KVR, um Kondenswasser von der Luft/Wasser-Wärmepumpe abzuleiten.
• Überprüfen Sie, dass der Wasserablauf über das Kondenswasserrohr (KVR) funktioniert.

Wichtige Informationen

Die aktuelle Version der Produktdokumentation finden Sie unter www.nibe.co.uk.

Installationsdaten

Die Seriennummer muss immer angegeben werden.
Bescheinigung, dass die Installation gemäß den Anweisungen im beiliegenden Installateurhandbuch und den geltenden Vorschriften durchgeführt wurde.

Symbole
Erläuterung der Symbole, die in diesem Handbuch vorhanden sein können.

Dieses Symbol weist auf Gefahren für Personen oder Maschinen hin.
HINWEIS!
Dieses Symbol weist auf wichtige Informationen hin, die Sie bei der Wartung Ihrer Anlage beachten sollten.
TIPP!
Dieses Symbol gibt Tipps, wie die Verwendung des Produkts erleichtert werden kann.

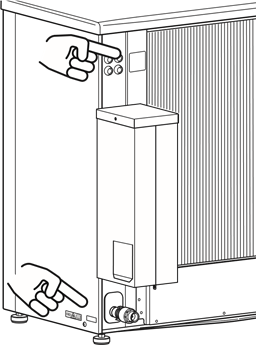

Seriennummer
Die Seriennummer befindet sich auf der hinteren Abdeckung und unten an der Seite.

HINWEIS!
Sie benötigen die (14-stellige) Seriennummer des Produkts für Service und Support.

Länderspezifische Informationen
VEREINIGTES KÖNIGREICH
Diese Installation unterliegt der Genehmigung nach Bauvorschriften. Informieren Sie die örtliche Behörde über die Installationsabsicht.
Verwenden Sie nur vom Hersteller empfohlene Ersatzteile.
Weitere Informationen finden Sie unter www.nibe.co.uk.
