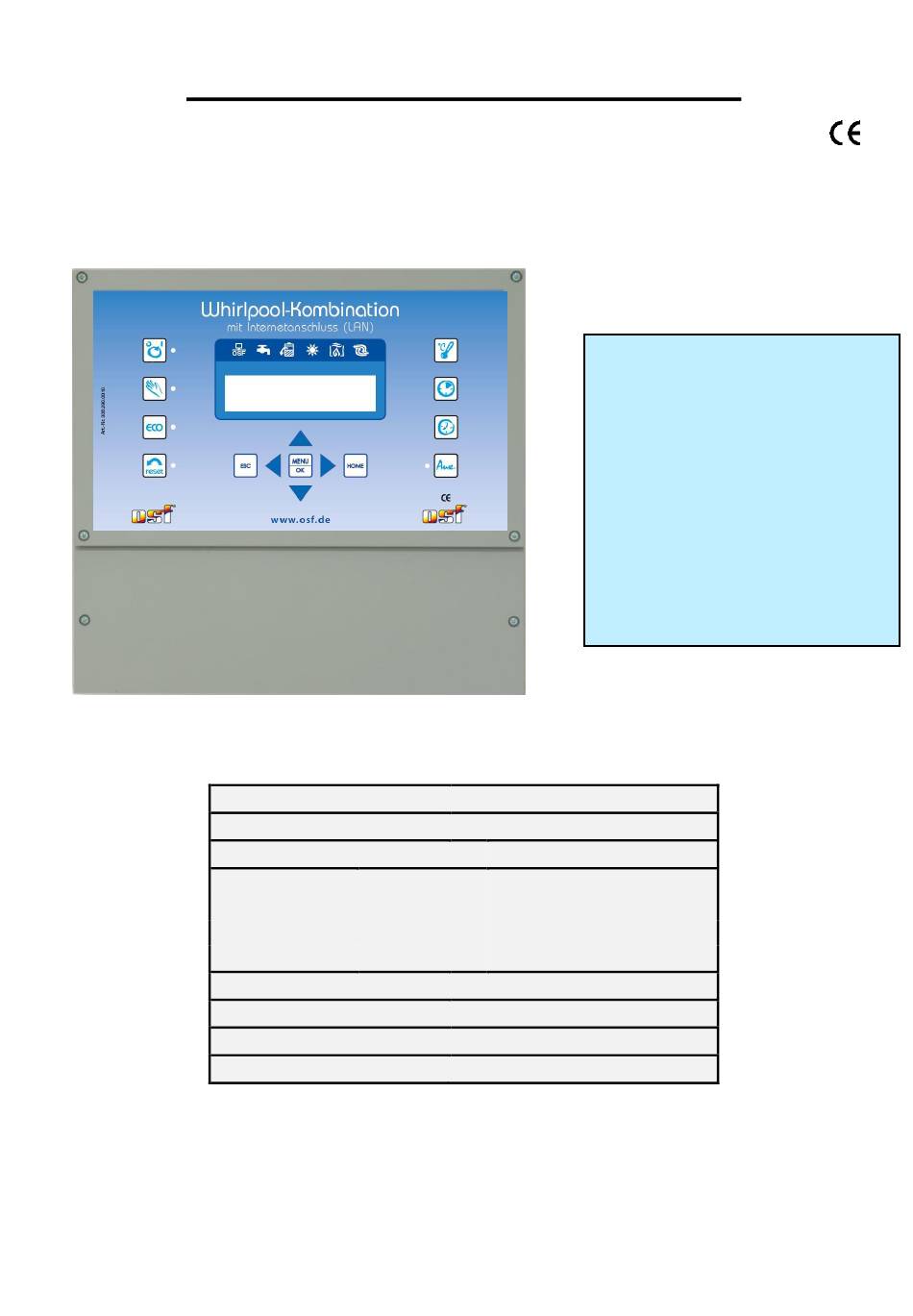

Montage- und Bedienungsanleitung
Whirlpool-Kombination
Art. Nr. 306.290.0005
Filtersteuerung mit Internet-Anschluss
Technische Daten
Abmessungen:
Betriebsspannung:
Leistungsaufnahme der Steuerung:
Schaltleistung:
Schutzart:
Niveau-Sensoren:
Umgebungstemperatur:
Luftfeuchtigkeit:
Art. Nr.: 306.290.0010
300mm x 285mm x 85mm
ca. 5VA (modusabhängig)
Pumpe:
Heizung:
Dosiertechnik:
Zusatzausgang:
Sicherheitskleinspannung (SELV)
0-95% nicht kondensierend
Anschließbare Pumpen
230V-Wechselstrom-Pumpe
(Nennstrom bis 8A)
400V-Drehstrom-Pumpe
(Nennstrom bis 8A)
Speck ECO-Touch-Pro Pumpe
Speck Badu-90-ECO-VS Pumpe
Speck Badu-90-ECO-Motion Pumpe
Pentair IntelliFlo Pumpe
Pentair SuperFlo Pumpe
Zodiac FloPro VS Pumpe
UWE PMM Pumpe
400V/50Hz
max. 8A / 3,0 kW (AC3)
max. 3A / 0,4 kW (AC3)
max. 3A / 0,4 kW (AC3)
Max. 3A / 0,4 kW (AC3)
IP 40
0-40°C
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für OSF Whirlpool-Kombination
Inhaltszusammenfassung für OSF Whirlpool-Kombination
-
Seite 1: Technische Daten
Montage- und Bedienungsanleitung Whirlpool-Kombination Art. Nr. 306.290.0005 Filtersteuerung mit Internet-Anschluss Art. Nr.: 306.290.0010 Anschließbare Pumpen 230V-Wechselstrom-Pumpe (Nennstrom bis 8A) 400V-Drehstrom-Pumpe (Nennstrom bis 8A) Speck ECO-Touch-Pro Pumpe Speck Badu-90-ECO-VS Pumpe Speck Badu-90-ECO-Motion Pumpe Pentair IntelliFlo Pumpe Pentair SuperFlo Pumpe Zodiac FloPro VS Pumpe... -
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung Whirlpool-Filtersteuerung Seite 2 (44) Inhaltsverzeichnis Technische Daten ....................... 1 Inhaltsverzeichnis ....................... 2 Funktion ..........................6 Installation ........................... 6 Elektrischer Anschluss ...................... 6 Kleinspannungsleitungen ..........................7 Sicherungen ........................7 Netzanschluss bei Verwendung einer 400V-Drehstrom-Pumpe ............... 7 Netzanschluss bei Verwendung einer 230V-Wechselstrom-Pumpe..............8 Netzanschluss bei Verwendung einer 230V-Pumpe (mit Aktivierung des elektronischen Motorschutzes) .. - Seite 3 Anschluss der Whirlpool-Attraktion ......................... 16 –Bus (Whirlpool-Attraktion) ..................... 16 Verbindung mit Anschluss an das Internet ....................17 Verwendung des osf-Kommunikationsservers ....................17 Kommunikationsserver für Schwimmbadbesitzer ............18 Neues Gerät am Server anmelden ......................19 Kommunikationsserver für Schwimmbadbauer ............. 20 Neue Steuerung am Server anmelden .....................21 Kommunikationsserver mit technischer Darstellung ............
- Seite 4 Bedienungsanleitung Whirlpool-Filtersteuerung Seite 4 (44) LCD ................................. 31 Steuerung EIN/AUS ............................32 Handbetrieb ..............................32 Störmeldung quittieren ........................... 32 ECO ................................. 32 Kontrollleuchte Pumpe ............................ 32 Kontrollleuchte Heizung ..........................32 Kontrollleuchte Solarheizung........................... 32 Kontrollleuchte Rückspülen ..........................32 Kontrollleuchte Wasserzulauf .......................... 32 Kontrollleuchte Internet ...........................
- Seite 5 Bedienungsanleitung Whirlpool-Filtersteuerung Seite 5 (44) Bodenablauf benutzen ..........................38 Niveauregler ..............................38 Typ ................................38 Zeitbegrenzung ............................38 Schaltabstand ............................38 Zusatzausgang ..............................39 Betriebsart ..............................39 Schaltuhr ..............................39 Zeitbegrenzung ............................39 Verriegelung ..............................39 Netzwerk LAN ..............................39 IP-Adresse ..............................39 Device-ID ..............................39 Benutzer-PIN .............................39 Service-PIN ...............................40 Fühlerabgleich ..............................
-
Seite 6: Funktion
Bedienungsanleitung Whirlpool-Filtersteuerung Seite 6 (44) Funktion -Steuerung Whirlpool-Filtersteuerung ermöglicht das zeitabhängige Ein- und Ausschalten einer Filterpumpe nach einem frei programmierbaren Tages- oder Wochenprogramm. Als Filterpumpe kann eine 400V Drehstrompumpe, eine 230V Wechselstrompumpe, oder eine drehzahlgeregelte Filterpumpe (siehe Anschlusspläne) verwendet werden. Eine Drehstrom-Filterpumpe wird durch einen dreiphasigen, elektroni- schen Motorschutz (Strombereich stufenlos einstellbar bis 8A) vor Überlastung geschützt. -
Seite 7: Kleinspannungsleitungen
Bedienungsanleitung Whirlpool-Filtersteuerung Seite 7 (44) Frequenzumformern und Pumpen mit Drehzahlregelung sind die dafür vorgeschriebenen Fehlerstrom- Schutzschalter zu verwenden und die entsprechenden Vorschriften zu beachten. Vor Öffnen des Gehäu- ses ist das Gerät unbedingt spannungsfrei zu schalten. Der elektrische Anschluss sowie Abgleich- und Servicearbeiten dürfen nur von einem zugelassenen Elektrofachmann durchgeführt werden! Die beiliegenden Anschlusspläne und die jeweils gültigen Sicherheitsbestimmungen sind zu beachten. -
Seite 8: Netzanschluss Bei Verwendung Einer 230V-Wechselstrom-Pumpe
Bedienungsanleitung Whirlpool-Filtersteuerung Seite 8 (44) Netzanschluss bei Verwendung einer 230V-Wechselstrom-Pumpe Die werksseitig eingefügte Brücke zwischen den beiden Klemmen WSK muss bei Anschluss einer Pumpe mit Wicklungsschutzkontakt entfernt werden. Falls die Pumpe keinen Wicklungsschutzkontakt hat, muss sie eingeschraubt bleiben. Die- se Klemmen führen Netzspannung! Im Konfigurationsmenü... -
Seite 9: Netzanschluss Bei Verwendung Einer Speck Eco-Vs Pumpe
Bedienungsanleitung Whirlpool-Filtersteuerung Seite 9 (44) Netzanschluss bei Verwendung einer Speck ECO-VS Pumpe Eine Speck ECO-VS Pumpe kann direkt an die Whirlpool- Filtersteuerung angeschlossen werden. Die Drehzahlsteuerung wird an die Klemmen 6-14 angeschlossen. Die Spannungsversorgung für die Pumpe muss separat aus dem Stromnetz erfolgen und kann nicht von der Whirlpool-Filtersteuerung bereitgestellt werden. -
Seite 10: Netzanschluss Bei Verwendung Einer Pentair Intelliflo Pumpe
Bedienungsanleitung Whirlpool-Filtersteuerung Seite 10 (44) Netzanschluss bei Verwendung einer Pentair IntelliFlo Pumpe Eine IntelliFlo Pumpe kann mit Hilfe der Pentair Intellicom-Steuerung von der Whirlpool-Filtersteuerung angesteuert werden. Die Spannungsversorgung für die Pumpe muss separat aus dem Stromnetz erfolgen und kann nicht von der Whirlpool-Filtersteuerung bereitgestellt werden. -
Seite 11: Anschluss Der Heizung
Bedienungsanleitung Whirlpool-Filtersteuerung Seite 11 (44) Anschluss der Heizung Die Whirlpoolheizung kann an die Klemme U2 angeschlossen werden. Dieser Ausgang liefert 230V und kann bis max. 3A belastet werden. Zusätzlich steht ein potentialfreier Kontakt an den Klemmen 17+18 (z.B. für die Kesselsteuerung) zur Verfügung. -
Seite 12: Anschluss Eines Abdeckungs-Endschalters
Bedienungsanleitung Whirlpool-Filtersteuerung Seite 12 (44) Anschluss eines Abdeckungs-Endschalters An die Klemmen 25 und 26 kann ein Endschalter der Whirlpoolabdeckung angeschlossen werden, der bei geschlossener Abdeckung automatisch den ECO-Betrieb startet. Die Klemmen führen Sicherheitskleinspannung. Anschluss von Unterwasserbeleuchtung, Flockungspumpe, Dosiertechnik Klemme kann 230V-Zusatzgerät (z.B. -
Seite 13: Anschluss Eines Bodenablauf-Ventils (Eco-Ventil)
Bedienungsanleitung Whirlpool-Filtersteuerung Seite 13 (44) Anschluss eines Bodenablauf-Ventils (ECO-Ventil) An die Klemmen U7 und U8 kann ein Bodenablauf-Ventil (ECO-Ventil) oder ein Ventil zur seitlichen Wasserentnahme angeschlossen werden. Ein 2-Wege-Ventil wird an die Klem- men U7 und N angeschlossen. Bei einem 3-Wege-Ventil wird die Klemme U7 für „AUF“ und die Klemme U8 für „ZU“... -
Seite 14: Solar-Temperaturfühler
Bedienungsanleitung Whirlpool-Filtersteuerung Seite: 14 (44) Solar-Temperaturfühler An die Klemmen 31 und 32 kann zusätzlich ein Solar-Temperaturfühler (Art. Nr. 3100000033) angeschlossen werden. Der Temperaturfühler wird serienmäßig mit einer Leitungslänge von 20m geliefert. Diese kann bei Bedarf mit zweiadriger Leitung (Querschnitt min. 0,5mm²) bis zu maximal 50m verlängert werden. Eine Ver- legung der Fühlerleitung in der Nähe von Netzleitungen ist zu vermeiden, um mögliche Störeinflüsse auszuschließen. -
Seite 15: Funktion Der Einzelnen Tauchelektroden
Bedienungsanleitung Filtersteuerung Whirlpool-Filtersteuerung Seite: 15 (44) Im Normalbetrieb pendelt der Funktion der einzelnen Tauchelektroden Wasserstand zwischen den Elektroden "Magnetventil ZU" u. "Magnetventil AUF" Zwangseinschaltung EIN Die Höhenunterschiede sind von den individuellen Gege- benheiten abhängig. Um aus- Zwangseinschaltung AUS Doppelfunktion: reichende Schaltabstände zu Magnetventil ZU erreichen, sind min. -
Seite 16: Verwendung Ohne Niveauregelung
Bedienungsanleitung Filtersteuerung Whirlpool-Filtersteuerung Seite: 16 (44) Skimmerwand Höhe des gewünschten Wasserstandes senkrecht befestigt. Durch Ver- Anschluß- leitung schieben des Schieberwinkels in der Schiene kann der Wasserstand gewählt werden. Der Schieberwinkel wird durch Eindrehen der Schraube Schraube fixiert. Alle Teile passen leicht ineinander, so dass keine Gewaltanwen- dung notwendig ist. -
Seite 17: Anschluss An Das Internet
Dieser Server ist für den Schwimmbadbesitzer konzipiert. Mypool.osf.de Das komplette Schwimmbad mit allen internetfähi- gen osf-Produkten ist auf einer Seite des Monitors ersichtlich. Die wichtigen Daten aller Geräte können mit einem Tastendruck abgerufen werden. Dieser Server ist für den Schwimmbadbauer kon- zipiert. -
Seite 18: Kommunikationsserver Für Schwimmbadbesitzer
Bedienungsanleitung Filtersteuerung Whirlpool-Filtersteuerung Seite: 18 (44) Kommunikationsserver für Schwimmbadbesitzer Diesen osf-Kommunikationsserver erreichen Sie unter der Adresse mypool.osf.de Als neuer Benutzer müssen Sie sich zunächst registrieren: Danach erhalten Sie innerhalb weniger Minuten automatisch eine E-Mail zur Bestätigung Ihrer Identität. (Ge- gebenenfalls Spam-Ordner überprüfen). Zur Aktivierung Ihres Accounts muss der Bestätigungslink in der E-... -
Seite 19: Neues Gerät Am Server Anmelden
Nach der Registrierung können Sie sich einloggen und dann in Ihrem Benutzerprofil Ihr neues Gerät anmel- den: Jede internetfähige osf-Steuerung besitzt eine DEVICE ID (Identifikationsnummer). Diese DEVICE ID (Geräte ID) muss in die entsprechende Rubrik eingetragen werden, um das Gerät am Kommunikationsserver anzu- melden. -
Seite 20: Kommunikationsserver Für Schwimmbadbauer
Bedienungsanleitung Filtersteuerung Whirlpool-Filtersteuerung Seite: 20 (44) Kommunikationsserver für Schwimmbadbauer Diesen osf-Kommunikationsserver erreichen Sie unter der Adresse service.osf.de Als neuer Benutzer müssen Sie sich zunächst registrieren: Danach erhalten Sie innerhalb weniger Minuten automatisch eine E-Mail zur Bestätigung Ihrer Identität. (Ge- gebenenfalls Spam-Ordner überprüfen). Zur Aktivierung Ihres Accounts muss der Bestätigungslink in der E-... -
Seite 21: Neue Steuerung Am Server Anmelden
Nach der Registrierung können Sie sich einloggen und dann in Ihrem Benutzerprofil Ihr neues Gerät anmel- den: Jede internetfähige osf-Steuerung besitzt eine DEVICE ID (Identifikationsnummer). Diese DEVICE ID (Geräte ID) muss in die entsprechende Rubrik eingetragen werden, um das Gerät am Kommunikationsserver anzu- melden. -
Seite 22: Kommunikationsserver Mit Technischer Darstellung
Nach der Registrierung können Sie sich einloggen und dann in Ihrem Benutzerprofil Ihr neues Gerät anmel- den: Jede internetfähige osf-Steuerung besitzt eine DEVICE ID (Identifikationsnummer). Diese DEVICE ID (Geräte ID) muss in die entsprechende Rubrik eingetragen werden, um das Gerät am Kommunikationsserver anzu- melden. -
Seite 23: Bedienung Des Webservers
Bedienungsanleitung Filtersteuerung Whirlpool-Filtersteuerung Seite: 23 (44) Danach erscheint Ihr Gerät in Ihrer Geräteübersicht und kann mit Hilfe des Kommunikationsservers bedient werden: Für die Benutzung des Kommunikationsservers muss die Internetverbindung per Kommunikationsserver akti- viert sein (Werkseinstellung): Bedienung des Webservers Nachdem das Gerät eine Netzwerkverbindung aufgebaut hat, kann es mit Hilfe des integrierten Webservers bedient werden. -
Seite 24: Symbole In Der Steuerleiste
Bedienungsanleitung Filtersteuerung Whirlpool-Filtersteuerung Seite: 24 (44) Der Filter wird rückgespült. Die Filterpumpe läuft. Die Heizung ist in Betrieb. Die Solarheizung ist in Betrieb. Symbole in der Steuerleiste Navigation zur Systeminformationsseite Navigation zur Startseite Navigation zum Hauptmenü Navigation zur Info-Seite Online-Hilfe aufrufen Benutzeranmeldung Auf dieser Seite muss sich der Bediener durch Eingabe der Benutzer-PIN (Werkseinstellung 1234) oder der Service-PIN (Werkseinstellung 5678) -
Seite 25: Whirlpool-Einstellungen
Bedienungsanleitung Filtersteuerung Whirlpool-Filtersteuerung Seite: 25 (44) In diesem Untermenü kann die Anlage von Hand gesteuert werden. In diesem Untermenü können die gespeicherten Temperatur- verläufe als CSV-Dateien zur grafischen Darstellung und zur Weiterverarbeitung Tabellenkalkulationsprogrammen abgerufen werden. In diesem Untermenü können durch den Servicetechniker weitere Einstellungen der Filteranlage vorgenommen werden (Anmeldung mit Service-PIN erforderlich). -
Seite 26: Einstellungen Für Den Eco-Betrieb
Bedienungsanleitung Filtersteuerung Whirlpool-Filtersteuerung Seite: 26 (44) Weiterhin kann hier angegeben werden, ob der Ausgang mit der Filter- pumpe verriegelt werden soll. Einstellungen für den ECO-Betrieb Auf dieser Seite kann die Schaltuhr für den ECO-Betrieb angewählt wer- den. Weiterhin kann eine Absenkung der Wassertemperatur im ECO-Betrieb eingestellt werden. -
Seite 27: Konfiguration Der Hardware
Bedienungsanleitung Filtersteuerung Whirlpool-Filtersteuerung Seite: 27 (44) Auf dieser Seite können die IP-Adressen des Gerätes manuell festgelegt werden, falls sie nicht automatisch vom DHCP-Server bezogen werden sollen. Auf dieser Seite können die PIN-Nummern für Benutzer und Servicetech- niker verändert werden. Wenn als PIN „0000“ eingestellt wird, ist keine Anmeldung mit PIN-Eingabe erforderlich. -
Seite 28: Pin (Passwort) Ändern
Bedienungsanleitung Filtersteuerung Whirlpool-Filtersteuerung Seite: 28 (44) Auf dieser Seite können erweiterte Einstellungen für die Solarheizung vor- genommen werden. Die Temperaturanhebung Solarbetrieb legt fest, wie weit das Whirlpool bei Betrieb der Solarheizung über den eingestellten Sollwert hinaus aufgeheizt wird, um Energie für Zeiten ohne Sonneneinstrahlung zu speichern. Ein- und Ausschaltdifferenz sind die Temperaturdifferenzen zwischen So- larabsorber und Whirlpoolwasser, bei denen die Solarheizung ein- bzw. -
Seite 29: Namen Der Anlage Vergeben
Namen der Anlage vergeben Email-Adresse eingeben Um die verschiedenen Steuerungen während des Online Zugriffs unterscheiden zu können bieten die osf Geräte die Möglichkeit, jeder Steuerung einen Namen zuzuteilen. Die Whirlpool-Filtersteuerung ist in der Lage, eventuelle Fehlermeldungen per E-Mail zu senden. Hierzu muss die Steuerung mit dem Internet verbunden sein. - Seite 30 Bedienungsanleitung Filtersteuerung Whirlpool-Filtersteuerung Seite: 30 (44) 2. Loggen Sie sich mit der Service–PIN ein 3. Betätigen Sie auf der Startseite die Schaltfläche „menü“ 4. Betätigen Sie im Hauptmenü die Schaltfläche 5. Betätigen Sie im Servicemenü die Schaltfläche „Auf Updates überprüfen“ 6.
-
Seite 31: Bedienelemente Auf Der Frontplatte
Bedienungsanleitung Filtersteuerung Whirlpool-Filtersteuerung Seite: 31 (44) Bedienelemente auf der Frontplatte Kon troll-Leuchte Rü ckspülen Kontroll-Le uchte Solarheiz ung Kontroll-Leuchte Wasserzulauf Kontroll-Leuchte Heizu ng Kontroll-Leuch te Intern et Kontroll-Leuch te Filterpumpe EIN/AUS Temperatur wählen Schaltuhr programmieren Han d/Automatik Uhr stellen Taste “ECO” Verste lltaste “Wert vergrößern”... -
Seite 32: Steuerung Ein/Aus
Kontrollleuchte ventile. Rückspülen Kontrollleuchte Diese Kontrollleuchte leuchtet bei eingeschaltetem Wasserzulauf Wasserzulauf Diese Kontrollleuchte leuchtet, wenn die Steuerung mit dem osf Kommuni- Kontrollleuchte kationsserver verbunden ist. Internet Verstell- Mit diesen Tasten können Wassertemperatur, Uhrzeit, Schalt- und Rück- spülzeiten programmiert werden. Außerdem dienen diese Tasten zum Ver- Tasten ändern von Werten im Konfigurationsmenü. -
Seite 33: Schaltuhr Programmieren
Bedienungsanleitung Filtersteuerung Whirlpool-Filtersteuerung Seite: 33 (44) Der Wochentag blinkt. 2. Mit den Tasten kann jetzt gewählt werden, ob Wochen- tag, Stunden oder Minuten eingestellt werden sollen. Der entspre- chende Schriftzug blinkt. 3. Mit den Tasten kann jetzt der blinkende Schriftzug (Wo- chentag, Stunden oder Minuten) eingestellt werden. -
Seite 34: Schaltzeiten Löschen
Bedienungsanleitung Filtersteuerung Whirlpool-Filtersteuerung Seite: 34 (44) Schaltzeiten löschen Wenn bereits Schaltzeiten programmiert worden sind, können diese nach- träglich gelöscht werden: drücken in der Anzeige erscheint 1. Taste In der unteren Zeile wird die momentane Ein- und Ausschaltzeit er- sichtlich (Tg bedeutet täglich). 2. -
Seite 35: Eco Modus
Bedienungsanleitung Filtersteuerung Whirlpool-Filtersteuerung Seite: 35 (44) Taste betätigen ECO Modus weiterblättern, bis „ECO-Modus“ in der Mit den Tasten Anzeige erscheint. Taste betätigen um den ECO-Modus zu wählen. Taste betätigen um die Schaltzeiten zu programmieren (Vorge- Schaltuhr hensweise: siehe Schaltuhr programmieren) Im ECO-Modus mit den Tasten weiterblättern bis neben- Temperatur-... -
Seite 36: Solarheizung
Bedienungsanleitung Filtersteuerung Whirlpool-Filtersteuerung Seite: 36 (44) Taste betätigen Solarheizung weiterblättern, bis „Solarheizung“ in der Mit den Tasten Anzeige erscheint. Taste betätigen um die Einstellungen für die Solarheizung zu wählen. Taste betätigen. Betriebsart Im Display wird die augenblickliche Betriebsart der Solarheizung (Automatikbetrieb bzw. -
Seite 37: Frostschutz
Bedienungsanleitung Filtersteuerung Whirlpool-Filtersteuerung Seite: 37 (44) Bei Solarbetrieb läuft die Filterpumpe in der hohen Drehzahl „Rück- spülen“. Bei Solarbetrieb läuft die Filterpumpe in der Drehzahl der aktuellen Betriebsart, entweder „ECO-Modus = niedrige Drehzahl“ oder „Fil- terbetrieb = Filter-Drehzahl“. Taste betätigen um die Einstellung zu speichern. Werkseinstellung: Filterdrehzahl Taste betätigen... -
Seite 38: Klarspüldauer
Bedienungsanleitung Filtersteuerung Whirlpool-Filtersteuerung Seite: 38 (44) Einstellbereich 0 bis 900s, Werkseinstellung 300s In den Einstellungen für die Rückspülung mit den Tasten Klarspüldauer weiterblättern bis nebenstehende Anzeige erscheint. Taste betätigen um mit den Tasten die Dauer der Klar- spülung einzustellen. Taste betätigen um die Einstellung zu speichern. -
Seite 39: Zusatzausgang
Bedienungsanleitung Filtersteuerung Whirlpool-Filtersteuerung Seite: 39 (44) Taste betätigen Zusatzausgang weiterblättern, bis „Zusatzausgang“ in der Mit den Tasten Anzeige erscheint. Taste betätigen um die Einstellungen für den Zusatzausgang (U4) zu wählen. Taste betätigen um mit den Tasten die Betriebsart zu Betriebsart wählen. -
Seite 40: Service-Pin
Einstellung zu speichern. Anbindung an Gebäudeleittechnik-Systeme Die Whirlpool-Kombination enthält einen HTTP-Webserver, der dafür ausgelegt ist, die Bedienung der Steue- rung mit Hilfe eines beliebigen Webbrowsers von jedem internetfähigen Endgerät aus zu ermöglichen. Die von diesem Webserver erzeugten HTML-Seiten können auch von der Gebäudeleittechnik abgerufen und für die Darstellung auf EIB-Visualisierungsgeräten ausgewertet werden. - Seite 41 Bedienungsanleitung Filtersteuerung Whirlpool-Filtersteuerung Seite: 41 (44) Eine Steuerdatei „ISTWERTE.HTM“ mit folgendem Inhalt: Wassertemperatur: $$0100 °C Solartemperatur: $$0101 °C Lufttemperatur: $$0102 °C $$0015 würde bei Aufruf von „http://xxx.xxx.xxx.xxx/istwerte.htm“ z.B. folgenden Text liefern Wassertemperatur: 24.3 °C Solartemperatur: 36.8 °C Lufttemperatur: 22.4 °C Filterbetrieb Mit solchen Steuerdateien können auch gezielt einzelne Datenpunkte ausgelesen werden, z.B.
- Seite 42 Bedienungsanleitung Filtersteuerung Whirlpool-Filtersteuerung Seite: 42 (44) Bezeichnung Lesen/ Format Wertebereich Info Schreiben 0123 Frostschutz-Funktion ASCII '0', '1', 'i' 0: ausschalten 1: einschalten i: umschalten 9000 Sammelstörmeldung '0' - '1' '0'=Aus, '1'=Ein 9013 Statusvariable Heizung '0' - '3' '0'=Aus '1'=Wärmetauscher '2'= Solarheizung 9019 Statusvariable Filterpumpe '0' - '3'...
-
Seite 43: Menüstruktur
Bedienungsanleitung Filtersteuerung Whirlpool-Filtersteuerung Seite: 43 (44) Menüstruktur Filterpumpe ECO-Betrieb Heizung Solarheizung Frostschutz Rückspülung Niveauregler Zusatzausgang Netzwerk Fühlerabgleich... -
Seite 44: Anschlussplan
Bedienungsanleitung Filtersteuerung Whirlpool-Filtersteuerung Seite: 44 (44) Anschlussplan Wir wünschen Ihnen viel Freude und Entspannung in Ihrem Schwimmbad Weitere Informationen finden Sie im Internet unter der folgenden Addresse: https://osf.de/download/documents/documents.php?device=Whirlpool-Kombination Hansjürgen Meier Elektrotechnik und Elektronik GmbH & Co KG Eichendorffstraße 6 D-32339 Espelkamp E-Mail: info@osf.de...
