Löschen von Meldepuffern vom PC mit DIGSI 5
•
Um zum ausgewählten Meldepuffer Ihres SIPROTEC 5-Gerätes zu gelangen, benutzen Sie das Fenster der
Projektnavigation (z.B. Betriebsmeldepuffer).
Projekt → Gerät → Prozessdaten → Meldepuffer → Betriebsmeldepuffer

Spontane Meldungsanzeige in DIGSI 5

3.1.7
Mit DIGSI 5 haben Sie die Möglichkeit, alle aktuell abgesetzten Meldungen des angewählten Gerätes in einem
speziellen Meldungsfenster anzuzeigen.
Vorgehensweise
•
Rufen Sie im Navigationsfenster unter Online-Zugänge die spontanen Meldungen Ihres ausgewählten
Gerätes ab.
•
Klicken Sie auf Meldungen unter dem Pfad:
Online-Zugänge → Schnittstelle → Gerät → Meldungen
•
Die einlaufenden Meldungen erscheinen sofort, ohne dass Sie eine zyklische Aktualisierung abwarten
oder die manuelle Aktualisierung anstoßen müssen.

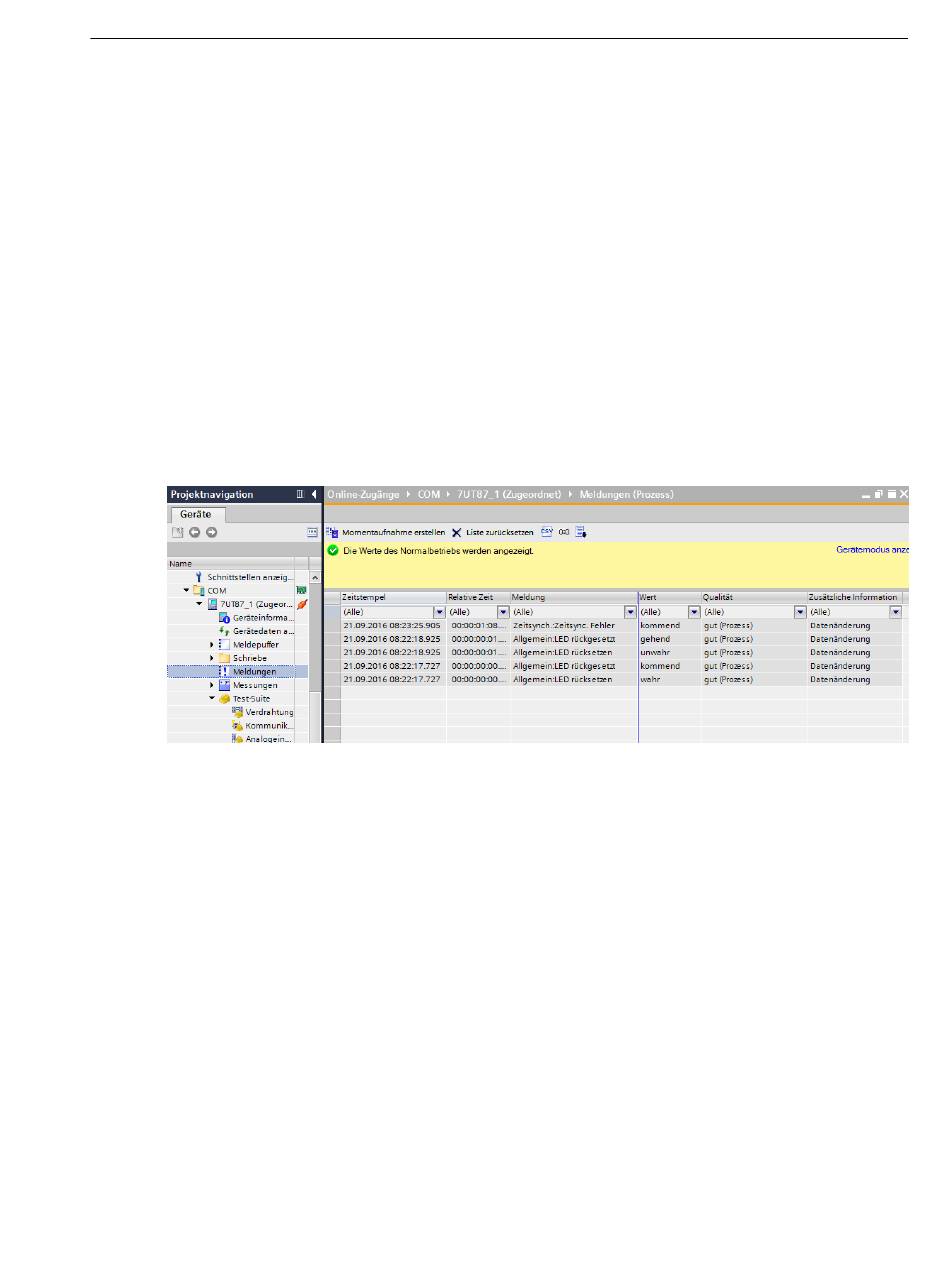

[sc_spnmld, 2, de_DE]
Bild 3-25
3.1.8 Spontane Störfallanzeige an der Vor-Ort-Bedieneinheit
Nach einem Störfall können ohne weitere Bedienhandlungen die wichtigsten Daten des letzten Störfalles
automatisch am Geräte-Display angezeigt werden. In SIPROTEC 5-Geräten können Schutzobjekte und auch
Leistungsschalter je nach Anwendung frei (auch mehrfach) angelegt und konfiguriert werden. In DIGSI 5
lassen sich je nach Applikation auch mehrere spontane Störfallanzeigen konfigurieren, wobei jede Einzelne
einem bestimmten Leistungsschalter zugeordnet ist. Bis zu ihrer manuellen Quittierung oder Rücksetzen per
LED-Reset bleiben diese Display-Anzeigen im Gerät gespeichert.
Konfiguration einer spontanen Störfallanzeige mit DIGSI 5
•
Um zur Störfallanzeige-Konfiguration Ihres SIPROTEC 5-Gerätes zu gelangen, benutzen Sie das Fenster
der Projektnavigation.
Projekt → Gerät → Display-Seiten → Störfallanzeige-Konfiguration
SIPROTEC 5, Sammelschienen-Schnellumschaltung, Handbuch
C53000-G5000-C090-1, Ausgabe 08.2022
Anzeige spontaner Gerätemeldungen in DIGSI 5
Systemfunktionen
3.1 Meldungen
73
