Entfernen und Einbauen von Komponenten
ANMERKUNG: Die Abbildungen in diesem Dokument können von Ihrem Computer abweichen, je nach der von Ihnen
bestellten Konfiguration.

Empfohlene Werkzeuge

Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein:
● Kreuzschlitzschraubendreher Größe 0
● Kunststoffstift

Schraubenliste

ANMERKUNG: Beim Entfernen der Schrauben von einer Komponente wird empfohlen, sich den Schraubentyp und die Menge
der Schrauben zu notieren und die Schrauben anschließend in einer Box aufzubewahren. So wird sichergestellt, dass die richtige
Anzahl der Schrauben und der richtige Schraubentyp wieder angebracht werden, wenn die Komponente ausgetauscht wird.
ANMERKUNG: Manche Computer verfügen über magnetische Oberflächen. Stellen Sie sicher, dass die Schrauben nicht an
solchen Oberflächen befestigt bleiben, wenn Sie eine Komponente austauschen.
ANMERKUNG: Die Farbe der Schraube kann je nach bestellter Konfiguration variieren.

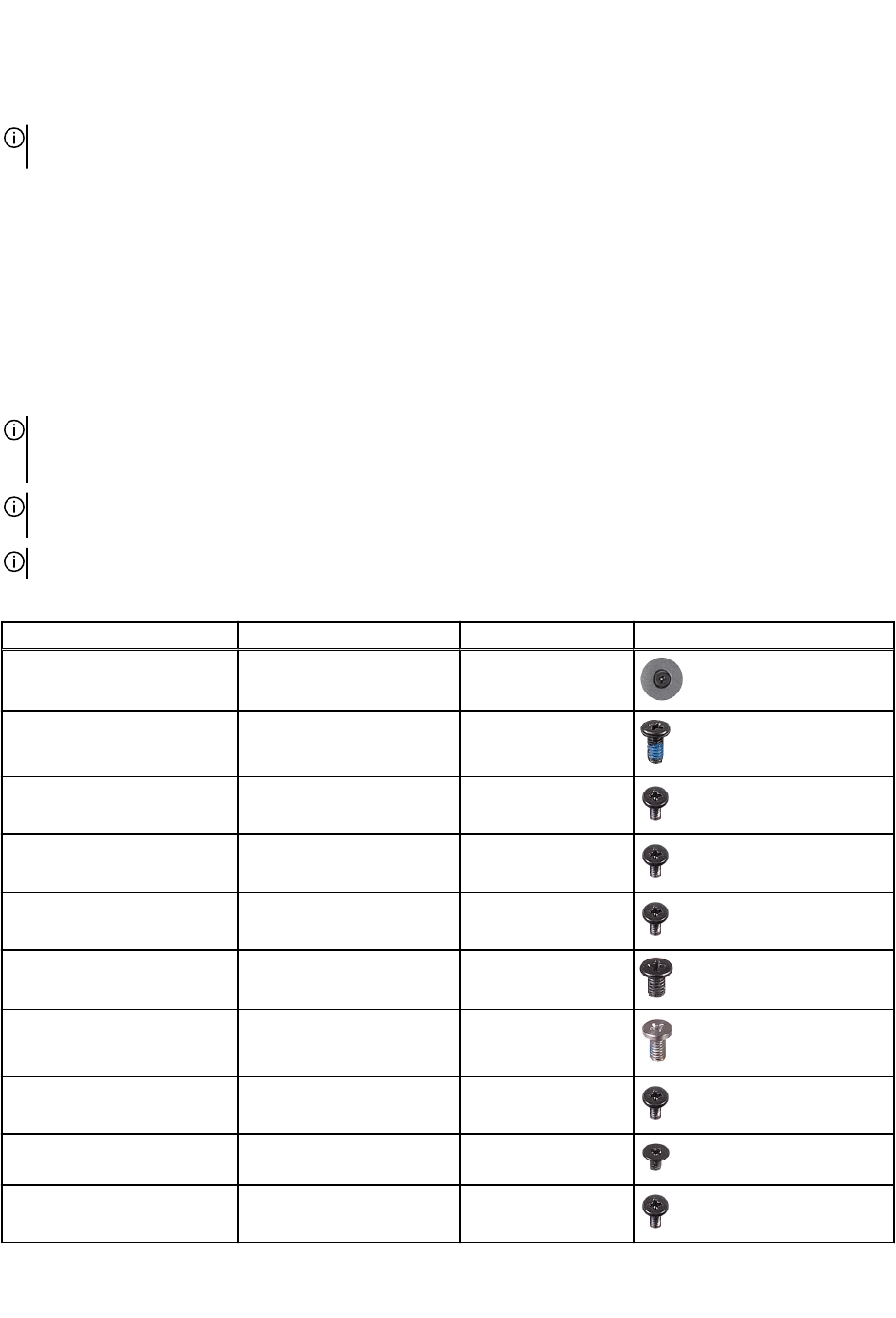

Tabelle 1. Schraubenliste
Komponente
Bodenabdeckung
Bodenabdeckung
2230 oder 2280-Solid-State-
Laufwerk in SSD-Steckplatz eins
2230 oder 2280-Solid-State-
Laufwerk in SSD-Steckplatz zwei
Wireless-Kartenhalterung
Hintere E/A-Abdeckung
Hintere E/A-Abdeckung
Akku
Akku
Netzadapteranschlusshalterung
Schraubentyp
M2.5x14 (unverlierbare
Schraube)
M2.5x5
M2x4
M2x4
M2x4
M2x2
M2.5x5
M2x4
M2x3
M2x4
Menge
4
4
2
2
1
3
2
4
1
2
Abbildung Schraube
