Usb-Platine; Entfernen Der Usb-Platine - Dell Alienware m15 R7 Servicehandbuch

USB-Platine

Entfernen der USB-Platine

Voraussetzungen
1. Befolgen Sie die Anweisungen unter
2. Entfernen Sie die Bodenabdeckung.
3. Entfernen Sie das 2230-Solid-State-Laufwerk
4. Entfernen Sie das 2230-Solid-State-Laufwerk
5. Entfernen Sie die Wireless-Karte.
6. Entfernen Sie die hintere
7. Entfernen Sie die Batterie.
8. Befolgen Sie das Verfahren von Schritt 1 bis Schritt 21 im Abschnitt
ANMERKUNG: Die Systemplatine kann zusammen mit dem Speicher, der Ethernet- und Audio-Platine, der USB-Platine
und der Lüfter- und Kühlkörperbaugruppe entfernt und installiert werden. Dies vereinfacht das Entfernen und Installieren
und verhindert außerdem, dass die thermische Verbindung zwischen der Hauptplatine und dem Kühlkörper unterbrochen
wird.
Info über diese Aufgabe

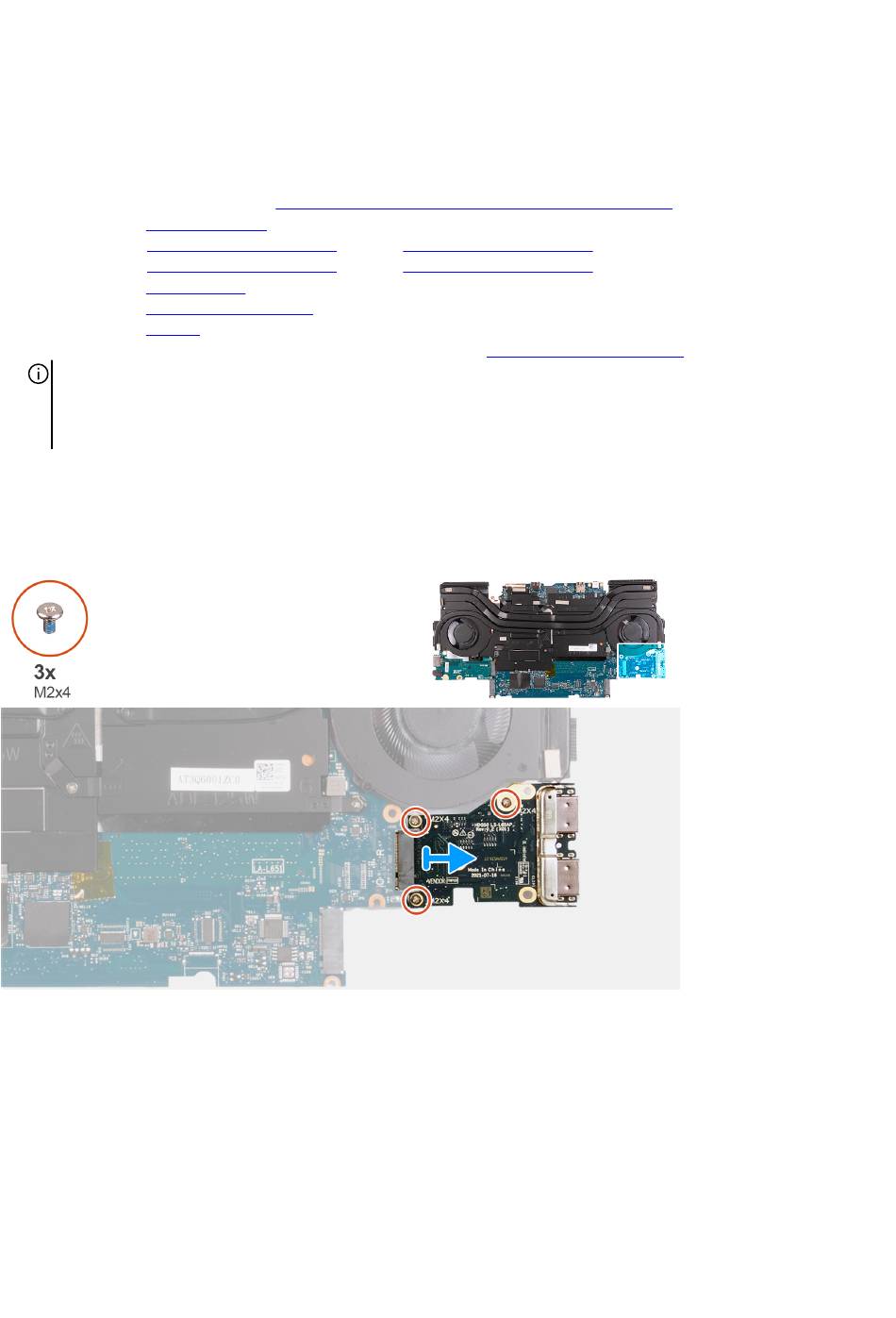

Die nachfolgende Abbildung zeigt die Position der USB-Platine und bietet eine visuelle Darstellung des Verfahrens zum Entfernen.
Schritte
1. Drehen Sie die Systemplatinenbaugruppe um.
2. Entfernen Sie die drei Schrauben (M2x4), mit denen die USB-Platine an der Systemplatinenbaugruppe befestigt ist.
3. Heben Sie die USB-Platine schräg an und entfernen Sie sie aus der Systemplatinenbaugruppe.
Vor der Arbeit an Komponenten im Inneren des
bzw. das
bzw. das
E/A-Abdeckung.
2280-Solid-State-Laufwerk
2280-Solid-State-Laufwerk
„Entfernen der
Computers.
aus Steckplatz eins (je nach Modell).
aus Steckplatz zwei (je nach Modell).
Systemplatine".
61
