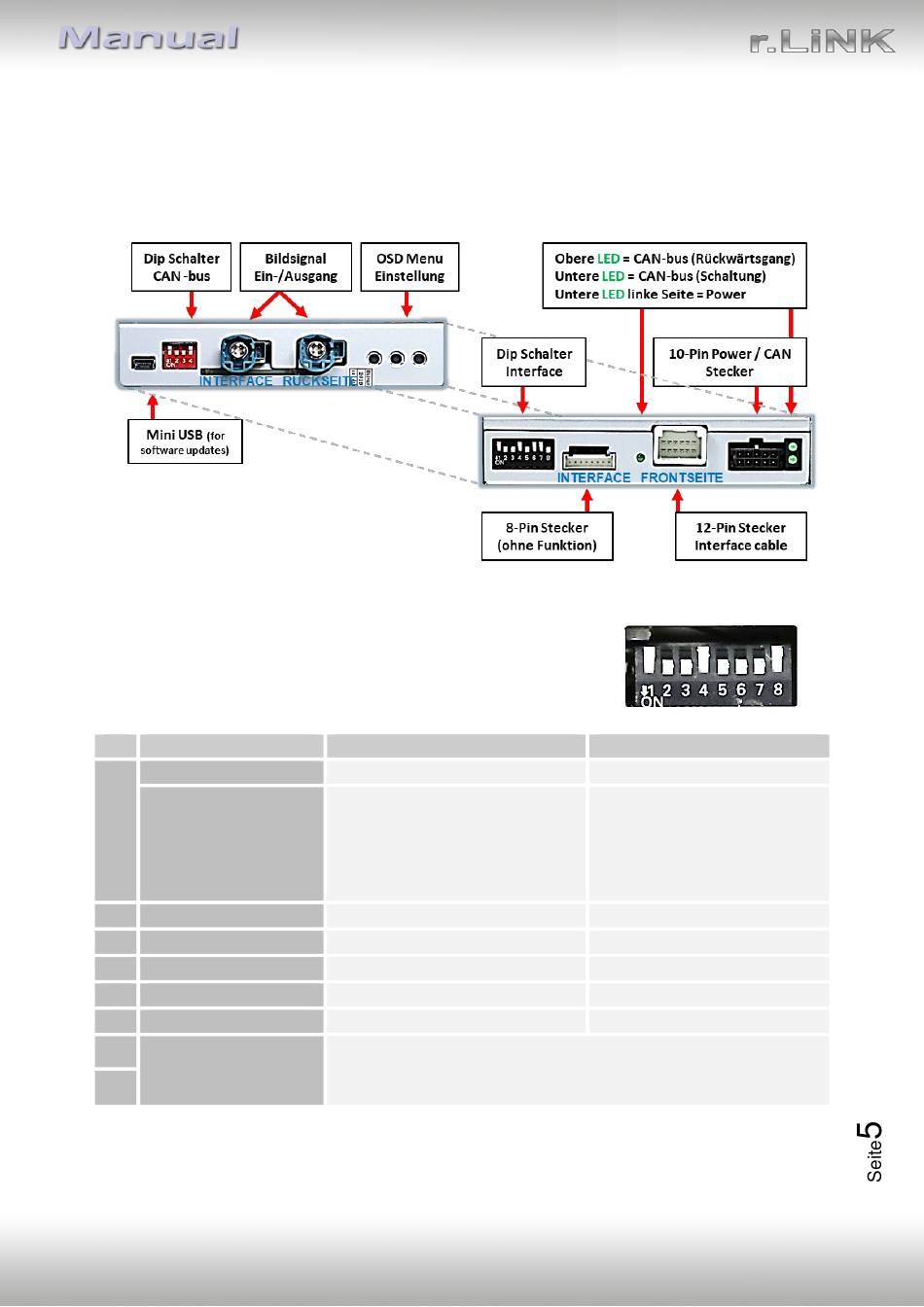

1.3. Boxen und Anschlüsse – Video Interface
Das Video-Interface konvertiert die Video Signale der Nachrüstquellen in das für den
Werksmonitor technisch notwendige Bildsignal welches über verschiedene Schaltoptionen in
den Werks-Monitor eingespeist wird. Ebenso liest es die digitalen Signale aus dem CAN-Bus
aus und konvertiert diese wiederum für das Video-Interface.
1.4.

Einstellungen der 8 Dip-Schalter (schwarz)

Manche Einstellungen müssen über die 8-Pin Dip-Schalter des
Video-Interface vorgenommen werden.
Dip Position "unten" ist ON und Position "oben" ist OFF.
Dip Function
1 Frontkamera
Stromversorgungs-
ausgang
(rote Leitung)
2 FBAS Video 1-Eingang
3 FBAS Video 2-Eingang
4 PDC
5 Rückfahrkamera Typ
6 Führungslinien
7
Monitor Auswahl
8
*Umschaltung auf Frontkamera erfolgt nur automatisch nach Auslegen des Rückwärtsganges
für 10 Sekunden.
Nach jeder Veränderung der Dip-Schalter-Einstellung muss ein Stromreset des Video
Interface durchgeführt werden!
Detaillierte Informationen in den folgenden Kapiteln.
Version 21.03.2022
ON (down)
Aktiviert*
+12V (max. 3A) wenn der
Rückwärtsgang eingelegt ist
inkl. 10 Sekunden Nachlauf und
+12V bei manueller Auswahl
der Frontkamera per Taster
aktiviert
aktiviert
aktiviert
After-market
aktiviert
Alle möglichen Kombinationen von Dip 7 und 8 ausprobieren,
um das beste Bild zu finden
(in Qualität und Größe)
HW:CAM (V100)/(V42,V43,V44)
OFF (up)
deaktiviert
+12V (max. 3A) ACC
deaktiviert
deaktiviert
deaktiviert
Werks oder keine
deaktiviert
RL4-C3D
