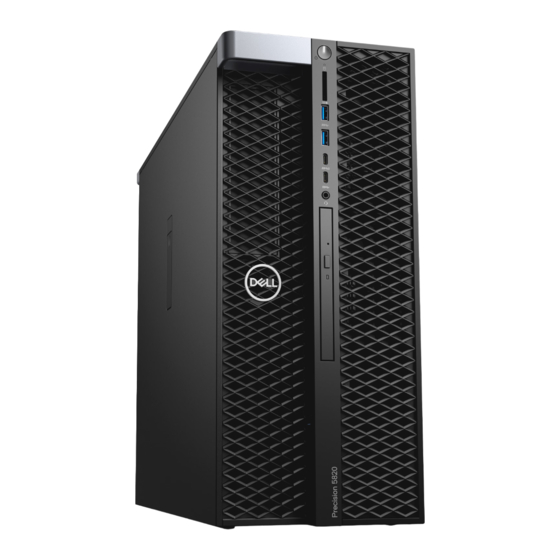

Dell Precision 5820 Tower
Benutzerhandbuch
Vorschriftenmodell: D02T
Vorschriftentyp: D02T002
August 2021
Rev. A06

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell Precision 5820 Tower

Inhaltszusammenfassung für Dell Precision 5820 Tower

  • Seite 1 Dell Precision 5820 Tower Benutzerhandbuch Vorschriftenmodell: D02T Vorschriftentyp: D02T002 August 2021 Rev. A06...

  • Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen

    Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2017-2021 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Kapitel 1: Gehäuse........................... 7 Vorderansicht..................................7 Rückansicht.................................... 8 Innenansicht................................... 9 Hauptkomponenten Ihres Systems............................10 Kapitel 2: Arbeiten am Computer....................13 Sicherheitshinweise................................13 Schutz vor elektrostatischer Entladung........................14 ESD-Service-Kit................................14 Sicherheitshinweise................................15 Ausschalten des Computers – Windows.......................... 16 Vor der Arbeit an Komponenten im Innern des Computers....................16 Nach der Arbeit an Komponenten im Inneren des Computers..................
  • Seite 4 Laufwerk für optische Datenträger...........................40 Entfernen des optischen Laufwerks........................... 40 Installieren des optischen Laufwerks.......................... 42 Halterung für optisches 5,25-Zoll-Laufwerk........................42 Entfernen der 5,25-Zoll-ODD-Halterung........................42 Installieren des Schachts für das optische 5,25-Zoll-Laufwerk................44 Vordere E/A-Leiste................................44 Entfernen der vorderen E/A-Leiste..........................44 Anbringen der vorderen E/A-Leiste..........................46 Halterung der E/A-Leiste..............................
  • Seite 5 Vorderer Systemlüfter................................ 65 Entfernen des vorderen Systemlüfters........................65 Einbauen des vorderen Systemlüfters........................66 VROC-Modul..................................67 Entfernen des VROC-Moduls............................67 Installieren des VROC-Moduls............................. 67 Systemplatine..................................68 Entfernen der Systemplatine............................68 Einbauen der Systemplatine............................74 Komponenten der Systemplatine..........................75 RAID-Controller-Batterie..............................76 Entfernen der RAID-Controller-Batterie........................76 Installieren der RAID-Controller-Batterie........................
  • Seite 6 Netzwerktreiber..................................114 Audiotreiber..................................114 Speicher-Controller-Treiber.............................. 114 Andere Treiber..................................114 Kapitel 8: Fehlerbehebung......................116 Dell ePSA-Diagnose 3.0 (Enhanced Pre-boot System Assessment, Erweiterte Systemtests vor Hochfahren des Computers)................................116 Ausführen der ePSA-Diagnose............................116 Codes des blinkenden Betriebsschalters vor dem Systemstart................... 116 Festplattenlaufwerk: Anzeigecodes..........................120 PCIe-Steckplätze................................122 Kapitel 9: Kontaktaufnahme mit Dell....................123...

  • Seite 7: Kapitel 1: Gehäuse

    Gehäuse Dieses Kapitel zeigt die unterschiedlichen Gehäuseansichten zusammen mit den Ports und Steckern und erklärt die FN- Tastenkombinationen. Themen: • Vorderansicht • Rückansicht • Innenansicht • Hauptkomponenten Ihres Systems Vorderansicht 1. Halterung für optisches 5,25-Zoll-Laufwerk 2. Flaches optisches Laufwerk 3. Headset-Anschluss 4.

  • Seite 8: Rückansicht

    Rückansicht 1. BIST-LED des Netzteils 2. Netzkabelanschluss 3. Mikrofonanschluss/Eingang 4. Line-Out-Anschluss 5. Serielle Schnittstelle 6. PS/2-Maus-Anschluss 7. PS/2-Tastaturanschluss 8. Netzwerkanschluss 9. USB 3.1 Gen1-Anschlüsse 10. USB 3.1 Gen 1-Anschluss (unterstützt Smart Power On) 11. PCIe-Erweiterungssteckplatz Gehäuse...

  • Seite 9: Innenansicht

    Innenansicht 1. Netzteilhalterung 2. Taste für HDD-Blendenverriegelung/-entriegelung 3. Halterung für 5,25-Zoll-ODD 4. Eingriffschalter 5. PCIe-Kartenhalter 6. Knopfzellenbatterie 7. Strombetriebener GPU 8. Kühlgehäuse Gehäuse...

  • Seite 10: Hauptkomponenten Ihres Systems

    1. Kühlkörper 2. Netzteilverteilungsplatine 3. HDD-Lüfter 4. Flex-Schacht 5. Lautsprecher 6. Entriegelungsriegel für Laufwerkszugriff 7. Systemplatine Hauptkomponenten Ihres Systems In diesem Abschnitt werden die wichtigsten Komponenten Ihres Systems mit den zugehörigen Positionen dargestellt. Gehäuse...
  • Seite 11 1. Seitenabdeckung 2. PCIe-Kartenhalter 3. Interner Gehäuselautsprecher 4. Eingriffschalter 5. Halterung für optisches 5,25-Zoll-Laufwerk 6. Optisches 5,25-Zoll-Laufwerk 7. Systemlüfter 8. Stromverteilungsplatine 9. Flaches optisches Laufwerk 10. NVMe-FlexBay-Schacht 11. Vordere Eingabe-/Ausgabeleiste 12. Vordere Eingabe-/Ausgabeblende 13. HDD-Blende 14. Frontblende 15. Computergehäuse 16. Systemplatine 17.
  • Seite 12 ANMERKUNG: Dell stellt eine Liste der Komponenten und ihrer Artikelnummern für die ursprüngliche erworbene Systemkonfiguration bereit. Diese Teile sind gemäß den vom Kunden erworbenen Garantieleistungen verfügbar. Wenden Sie sich bezüglich Kaufoptionen an Ihren Dell Vertriebsmitarbeiter. Gehäuse...

  • Seite 13: Kapitel 2: Arbeiten Am Computer

    Sie dürfen nur Fehlerbehebungsmaßnahmen durchführen und Reparaturen vornehmen, wenn Sie durch das Dell Team für technische Unterstützung dazu autorisiert oder angeleitet wurden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen Sie die Sicherheitshinweise, die Sie zusammen mit dem Produkt erhalten haben bzw.

  • Seite 14: Schutz Vor Elektrostatischer Entladung

    Da die Branche auf geringeren Leistungsbedarf und höhere Dichte drängt, ist der ESD-Schutz von zunehmender Bedeutung. Aufgrund der höheren Dichte von Halbleitern, die in aktuellen Produkten von Dell verwendet werden, ist die Empfindlichkeit gegenüber Beschädigungen durch elektrostatische Entladungen inzwischen größer als bei früheren Dell-Produkten. Aus diesem Grund sind einige zuvor genehmigte Verfahren zur Handhabung von Komponenten nicht mehr anwendbar.

  • Seite 15: Esd-Schutz - Zusammenfassung

    Es wird empfohlen, dass Servicetechniker das herkömmliche verkabelte ESD-Erdungsarmband und die antistatische Matte jederzeit bei der Wartung von Dell Produkten verwenden. Darüber hinaus ist es äußerst wichtig, dass Techniker während der Wartung empfindliche Teile separat von allen Isolatorteilen aufbewahren und dass sie einen antistatischen Beutel für den Transport empfindlicher Komponenten verwenden.

  • Seite 16: Ausschalten Des Computers - Windows

    VORSICHT: Gehen Sie mit Komponenten und Erweiterungskarten vorsichtig um. Berühren Sie keine Komponenten oder Kontakte auf der Karte. Halten Sie die Karte möglichst an ihren Kanten oder dem Montageblech. Fassen Sie Komponenten wie Prozessoren grundsätzlich an den Kanten und niemals an den Kontaktstiften an. VORSICHT: Ziehen Sie beim Trennen eines Kabels vom Computer nur am Stecker oder an der Zuglasche und nicht am Kabel selbst.
  • Seite 17 1. Schließen Sie die zuvor getrennten Telefon- und Netzwerkkabel wieder an den Computer an. VORSICHT: Wenn Sie ein Netzwerkkabel anschließen, verbinden Sie das Kabel zuerst mit dem Netzwerkgerät und danach mit dem Computer. 2. Schließen Sie den Computer sowie alle daran angeschlossenen Geräte an das Stromnetz an. 3.

  • Seite 18: Kapitel 3: Entfernen Und Einbauen Von Komponenten

    Entfernen und Einbauen von Komponenten Themen: • Liste der Schraubengrößen • Empfohlene Werkzeuge • Seitenabdeckung • Netzteil (PSU) • Frontblende • HDD-Blende • Festplattenbaugruppe • NVMe-FlexBay-Schacht • Flaches optisches Laufwerk • Vordere E/A-Blende • Laufwerk für optische Datenträger • Halterung für optisches 5,25-Zoll-Laufwerk •...

  • Seite 19: Empfohlene Werkzeuge

    Tabelle 1. Schraubenliste (fortgesetzt) Komponente Schraubentyp Menge Stromverteilungsplatine #6-32 x 1/4 Zoll Halterung der Stromverteilungsplatine M3X6.5mm Steg des flachen optischen Laufwerks M3X6.5mm Festplattenhalterung M3X6.5mm Halterung für optisches 5,25-Zoll-Laufwerk ● #6-32 UNC x 6,0 mm ● 2 ● M3X6.5mm ● 2 Systemplatine #6-32 x 1/4 Zoll Fixierte Halterung des mittleren Lüfters...
  • Seite 20 VORSICHT: Das System lässt sich nicht einschalten, wenn die Seitenabdeckung nicht angebracht ist. Darüber hinaus wird das System heruntergefahren, wenn die Seitenabdeckung während des Systembetriebs abgenommen wird. 2. So entfernen Sie die Seitenabdeckung: 3. Drücken Sie gegen den Riegel 4. Ziehen Sie den Riegel [1] nach oben und drehen Sie ihn, um die Abdeckung zu lösen [2]. Entfernen und Einbauen von Komponenten...

  • Seite 21: Anbringen Der Seitenabdeckung

    5. Heben Sie die Abdeckung an, um sie vom System zu entfernen. Anbringen der Seitenabdeckung 1. Richten Sie zunächst die Unterkante der Seitenabdeckung am Gehäuse aus. 2. Stellen Sie sicher, dass der Haken an der Unterkante der Seitenabdeckung in den Aussparungen am System einrastet. 3.

  • Seite 22: Installieren Des Netzteils

    3. Drücken Sie auf den Entriegelungsriegel des Netzteils [1] und ziehen Sie das Netzteil aus dem System [2]. Installieren des Netzteils 1. Schieben Sie das Netzteil in den PSU-Steckplatz des Systems. 2. Verbinden Sie das Stromkabel mit dem System. 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.Nach der Arbeit an Komponenten im Inneren des Computers auf Seite 16...
  • Seite 23 b. Drehen Sie die Verkleidung nach vorn und nehmen Sie die Frontverkleidung vom System ab. Entfernen und Einbauen von Komponenten...

  • Seite 24: Installieren Der Frontverkleidung

    Installieren der Frontverkleidung 1. Halten Sie die Verkleidung und stellen Sie sicher, dass die Haken an der Verkleidung in den Aussparungen am System einrasten. 2. Drehen Sie die Verkleidung nach vorn und drücken Sie auf die Frontverkleidung, bis die Laschen einrasten. 3.

  • Seite 25: Installieren Der Hdd-Blende

    Installieren der HDD-Blende 1. Halten Sie die Verkleidung und stellen Sie sicher, dass die Haken an der Verkleidung in den Aussparungen am System einrasten. 2. Drücken Sie auf die blaue Verriegelungstaste am linken Rand des ODD-Schachts, um die Blende am System zu befestigen. 3.
  • Seite 26 b. Ziehen Sie am Riegel, um den Träger aus dem HDD-Schacht zu schieben. Entfernen und Einbauen von Komponenten...

  • Seite 27: Installieren Des Hdd-Trägers

    Installieren des HDD-Trägers 1. Schieben Sie den Träger in den Laufwerkschacht hinein, bis er einrastet. VORSICHT: Achten Sie darauf, dass der Riegel geöffnet ist, bevor Sie den Träger installieren. 2. Verriegeln Sie den Riegel. 3. Bauen Sie folgende Komponenten ein: HDD-Blende Seitenabdeckung 4.
  • Seite 28 Festplattenträger 3. So entfernen Sie das 3,5-Zoll-HDD (Festplattenlaufwerk): a. Erweitern Sie die Seite des Trägers. b. Heben Sie das Festplattenlaufwerk aus dem Träger heraus. 4. So entfernen Sie das 2,5-Zoll-HDD (Festplattenlaufwerk): a. Erweitern Sie die zwei Seiten des Trägers. b. Heben Sie das Festplattenlaufwerk aus dem Träger heraus. Entfernen und Einbauen von Komponenten...

  • Seite 29: Installieren Der Festplatte (Hdd)

    Installieren der Festplatte (HDD) 1. Setzen Sie die HDD in den entsprechenden Steckplatz in der HDD-Halterung ein, und zwar mit dem Anschlussende des Festplattenlaufwerks in Richtung der Rückseite des HDD-Trägers. 2. Schieben Sie den HDD-Träger in den Festplattenlaufwerkschacht. 3. Installieren Sie folgendes: Festplattenträger HDD-Blende Seitenabdeckung...
  • Seite 30 b. Ziehen Sie am Riegel, um den Träger aus dem HDD-Schacht zu schieben. Entfernen und Einbauen von Komponenten...
  • Seite 31 4. So entfernen Sie den SSD-Träger aus dem NVMe-FlexBay-Schacht: a. Drücken Sie auf die Entriegelungstaste und ziehen Sie den M.2-SSD-Träger aus dem NVMe-FlexBay-Schacht. b. Ziehen Sie den M.2-SSD-Träger aus dem NVMe-FlexBay-Schacht. Entfernen und Einbauen von Komponenten...
  • Seite 32 5. So entfernen Sie die SSD aus dem SSD-Träger: a. Entfernen Sie die Schrauben auf beiden Seiten der SSD. b. Entfernen Sie die Schraube von der Oberseite des SSD-Trägers. Entfernen und Einbauen von Komponenten...
  • Seite 33 c. Schieben Sie die SSD-Abdeckung von der Oberseite des Trägers. d. Schieben Sie die SSD aus dem M.2-Steckplatz auf dem Träger. Entfernen und Einbauen von Komponenten...

  • Seite 34: Einbauen Des Nvme-Flexbay-Schachts

    Einbauen des NVMe-FlexBay-Schachts 1. So installieren Sie die SSD im Träger: a. Entfernen Sie die SSD-Platzhalterattrappe aus dem SSD-Träger. b. Lösen Sie das Klebeband vom SSD-Träger. Entfernen und Einbauen von Komponenten...
  • Seite 35 c. Lösen Sie das Klebeband von der SSD-Trägerabdeckung. 2. Setzen Sie die SSD in den Träger ein. Entfernen und Einbauen von Komponenten...

  • Seite 36: Flaches Optisches Laufwerk

    3. Bringen Sie die beiden Seitenschrauben und die Schraube in der Mitte wieder an. 4. Um den SSD-Träger zu installieren, schieben Sie den Träger in den NVMe-FlexBay-Schacht, bis er hörbar einrastet. 5. Schieben Sie den Träger in den Laufwerkschacht hinein, bis er einrastet. VORSICHT: Achten Sie darauf, dass der Riegel geöffnet ist, bevor Sie den Träger installieren.
  • Seite 37 b. Schieben Sie das flache optische Laufwerk aus dem System heraus. Entfernen und Einbauen von Komponenten...

  • Seite 38: Installieren Des Flachen Optischen Laufwerks

    Installieren des flachen optischen Laufwerks 1. Schieben Sie das flache optische Laufwerk in den Steckplatz im Gehäuse ein. 2. Ziehen Sie die Schraube fest, um das flache optische Laufwerk am Gehäuse zu befestigen. 3. Bringen Sie die Seitenabdeckung 4. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.
  • Seite 39 b. Heben Sie die Blende aus dem Gehäuse. Entfernen und Einbauen von Komponenten...

  • Seite 40: Anbringen Der Vorderen E/A-Blende

    Anbringen der vorderen E/A-Blende 1. Halten Sie die E/A-Blende und stellen Sie sicher, dass die Haken an der Blende in den Aussparungen am System einrasten. 2. Drücken Sie auf die Laschen und befestigen Sie sie am Gehäuse. 3. Bauen Sie folgende Komponenten an: Frontverkleidung Seitenabdeckung 4.
  • Seite 41 b. Drücken Sie die Entriegelungstaste [1] des optischen Laufwerks und drücken Sie dann das optische Laufwerk aus dem System heraus. c. Schieben Sie das optische Laufwerk [2] aus der Halterung. Entfernen und Einbauen von Komponenten...

  • Seite 42: Installieren Des Optischen Laufwerks

    Installieren des optischen Laufwerks 1. Setzen Sie das optische Laufwerk in die 5,25-Zoll-Halterung ein. 2. Schieben Sie das optische Laufwerk ein und verriegeln Sie den Riegel mit einem Klick. 3. Schließen Sie das Datenkabel und das Stromkabel des optischen Laufwerks an das optisches Laufwerk an. 4.
  • Seite 43 b. Schieben Sie die ODD-Halterung zur Rückseite des Systems hin und heben Sie sie vom Gehäuse ab. Entfernen und Einbauen von Komponenten...

  • Seite 44: Installieren Des Schachts Für Das Optische 5,25-Zoll-Laufwerk

    Installieren des Schachts für das optische 5,25-Zoll-Laufwerk 1. Platzieren Sie die Halterung für das optische Laufwerk in Ihrem Steckplatz im System. 2. Bringen Sie die Schrauben (6-32 x 6,0 mm) wieder an. 3. Bauen Sie folgende Komponenten ein: optisches Laufwerk (ODD) Frontverkleidung Seitenabdeckung 4.
  • Seite 45 ANMERKUNG: Ziehen Sie den Stecker nicht an den Drähten heraus. Trennen Sie stattdessen das Kabel, indem Sie am Stecker selbst ziehen. Wenn Sie an den Drähten ziehen, können sich diese vom Stecker lösen. b. Entfernen Sie die Schraube[1], mit der die vordere E/A-Leiste am Gehäuse befestigt wird, und schieben Sie die E/A-Leiste aus dem Gehäuse [2].

  • Seite 46: Anbringen Der Vorderen E/A-Leiste

    Anbringen der vorderen E/A-Leiste 1. Setzen Sie die E/A-Leiste in den vorgesehenen Steckplatz im System ein. 2. Schieben Sie die Leiste, um die Haken in der Gehäuseöffnung zu befestigen. 3. Ziehen Sie die Schraube fest, um die vordere E/A-Leiste am Gehäuse zu befestigen. 4.

  • Seite 47: Halterung Der E/A-Leiste

    6. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Halterung der E/A-Leiste Entfernen der Halterung der E/A-Leiste 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie folgende Komponenten: Seitenabdeckung Frontverkleidung Vordere E/A-Blende...

  • Seite 48: Anbringen Der Halterung Der E/A-Leiste

    Anbringen der Halterung der E/A-Leiste 1. Setzen Sie die E/A-Leiste in die Metallhalterung ein. 2. Bringen Sie die Schrauben wieder an, mit denen die Halterung der E/A-Leiste an der E/A-Leiste befestigt wird. 3. Bauen Sie folgende Komponenten ein: Vordere E/A-Leiste Vordere E/A-Blende Halterung für optisches 5,25-Zoll-Laufwerk Frontverkleidung...

  • Seite 49: Installieren Des Eingriffsschalters

    Installieren des Eingriffsschalters 1. Setzen Sie den Eingriffschalter in den Steckplatz im Systemgehäuse ein. 2. Bringen Sie die Schraube wieder an, um den Schalter am Gehäuse zu befestigen. 3. Schließen Sie das Kabel an die Systemplatine an. 4. Bauen Sie folgende Komponenten ein: Halterung für optisches 5,25-Zoll-Laufwerk Frontverkleidung Seitenabdeckung...

  • Seite 50: Einbauen Des Internen Gehäuselautsprechers

    Seitenabdeckung Frontverkleidung Halterung für optisches 5,25-Zoll-Laufwerk 3. So entfernen Sie den internen Gehäuselautsprecher: a. Trennen Sie das Lautsprecherkabel [1] vom vorderen E/A-Modul. b. Drücken Sie auf die Sicherungslaschen des Lautsprechers [2] und ziehen Sie zum Lösen aus dem System. c. Drücken Sie den Lautsprecher [3] vorsichtig mit dem Kabel aus dem System. Einbauen des internen Gehäuselautsprechers 1.

  • Seite 51: Kühlgehäuse

    Kühlgehäuse Entfernen des Kühlgehäuses 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Seitenabdeckung. 3. So entfernen Sie das Kühlgehäuse: a. Drücken Sie die Sicherungslaschen ein, indem Sie das Kühlgehäuse an beiden Enden festhalten, und heben Sie es dann aus dem System heraus.
  • Seite 52 Entfernen und Einbauen von Komponenten...

  • Seite 53: Einbauen Des Kühlgehäuses

    Einbauen des Kühlgehäuses 1. Ordnen Sie die CPU-Stromkabel vor dem Einbau ordnungsgemäß an. 2. Bringen Sie das Gehäuse an den dafür vorgesehenen Platz. 3. Stellen Sie sicher, dass die beiden Sicherungsöffnungen des Kühlgehäuses vollständig in die beiden Öffnungen auf der mittleren Lüfterhalterung eingeführt sind und der andere Riegel am Kühler befestigt ist.

  • Seite 54: Pcie-Nvme-Karte

    PCIe-NVMe-Karte Entfernen der PCIe-NVMe-Karte 1. Befolgen Sie die Anweisungen im Kapitel Before working inside your computer(Vor der Arbeit an Komponenten im Inneren des Computers). 2. Entfernen Sie die Seitenabdeckung. 3. So entfernen Sie die PCIe-NVMe-Karte: a. Drücken und drehen Sie den Sperrriegel nach hinten, um das Abdeckblech zu entriegeln [1]. b.

  • Seite 55: Erweiterungskarte

    Erweiterungskarte Entfernen der Erweiterungskarte 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Seitenabdeckung. 3. So entfernen Sie die Erweiterungskarte: ANMERKUNG: Trennen Sie bei Erweiterungskarten mit VGA-Stromversorgung das Daten- oder Stromkabel von der Erweiterungskarte.

  • Seite 56: Knopfzellenbatterie

    5. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Knopfzellenbatterie Entfernen der Knopfzellenbatterie 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie folgende Komponenten: Seitenabdeckung 3.

  • Seite 57: Systemlüfter

    3. Zur Installation von: Seitenabdeckung 4. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Systemlüfter Entfernen des Systemlüfters 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie folgende Komponenten: Seitenabdeckung Kühlgehäuse Frontverkleidung...

  • Seite 58: Einbauen Des Systemlüfters

    Einbauen des Systemlüfters 1. Richten Sie den Systemlüfter an seinem Steckplatz auf der Systemplatine aus und befestigen Sie ihn mit den drei Schrauben. 2. Schließen Sie die Lüfterkabel an den Steckplatz auf der Systemplatine an. 3. Bauen Sie folgende Komponenten ein: Halterung für optisches 5,25-Zoll-Laufwerk optisches Laufwerk (ODD) Frontverkleidung...

  • Seite 59: Einsetzen Des Lüfters In Die Lüfterhalterung

    b. Heben Sie den Lüfter an und entfernen Sie ihn aus der Lüfterbaugruppe [2]. Einsetzen des Lüfters in die Lüfterhalterung 1. Setzen Sie den Lüfter in die Lüfterhalterung ein. 2. Ziehen Sie die Gummidichtungen fest, mit denen der Lüfter an der Lüfterhalterung befestigt ist. 3.

  • Seite 60: Pcie-Kartenhalter

    PCIe-Kartenhalter Entfernen des PCIe-Kartenhalters 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie folgende Komponenten: Seitenabdeckung Erweiterungskarte 3. So entfernen Sie den PCIe-Kartenhalter: a. Drücken Sie auf die Sicherungsklammer des PCIe-Kartenhalters [1] und schieben Sie den Halter [2] aus dem Gehäuse. Einsetzen des PCIe-Kartenhalters 1.

  • Seite 61: Kühlkörper- Und Cpu-Lüfterbaugruppe

    4. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Kühlkörper- und CPU-Lüfterbaugruppe Entfernen der Kühlkörper- und CPU-Lüfterbaugruppe 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie folgende Komponenten: Seitenabdeckung Kühlgehäuse 3.

  • Seite 62: Einbauen Der Kühlkörper- Und Cpu-Lüfterbaugruppe

    Einbauen der Kühlkörper- und CPU-Lüfterbaugruppe 1. Platzieren Sie die Kühlkörper- und CPU-Lüfterbaugruppe auf dem CPU-Steckplatz. 2. Ziehen Sie die Schrauben in diagonaler Reihenfolge (1,2,3.4) fest, um die Kühlkörper- und CPU-Lüfterbaugruppe an der Systemplatine zu befestigen. ANMERKUNG: Stellen Sie beim Einbauen der Kühlkörper- und CPU-Lüfterbaugruppe im System sicher, dass der Luftstrom Pfeil auf die Rückseite des Systems weist.
  • Seite 63 e. Lösen Sie die 4 Gummidichtungen [1] von der CPU-Lüfterhalterung und heben Sie den Lüfter [2] aus der Halterung heraus. Entfernen und Einbauen von Komponenten...

  • Seite 64: Einbauen Des Cpu-Lüfters

    Einbauen des CPU-Lüfters 1. Befestigen Sie die vier Gummidichtungen des CPU-Lüfters an der Lüfterhalterung. 2. Platzieren Sie den CPU-Lüfter an seiner Position auf dem Kühlkörper. 3. Führen Sie das Lüfterkabel zum entsprechenden Halter an der Lüfterhalterung. 4. Ziehen Sie die 4 Schrauben fest, um den Kühlkörper und den CPU-Lüfter zu befestigen. 5.

  • Seite 65: Einbauen Des Prozessors

    Einbauen des Prozessors 1. Legen Sie den Prozessor in den Prozessorsockel ein. Vergewissern Sie sich, dass der Prozessor richtig sitzt. 2. Lassen Sie die Prozessorabdeckung vorsichtig herunter. 3. Drücken Sie die beiden Entriegelungshebel herunter und bewegen Sie diese dann nach innen, um sie unter der Verriegelung einzuhaken.

  • Seite 66: Einbauen Des Vorderen Systemlüfters

    b. Lösen Sie das Lüfterkabel [1] von der Systemplatine. c. Entfernen Sie die Schraube [2], mit denen der Systemlüfter am Gehäuse befestigt ist. d. Heben Sie den Lüfter an, um ihn aus dem Steckplatz im Systemgehäuse zu lösen [3]. Einbauen des vorderen Systemlüfters 1.

  • Seite 67: Vroc-Modul

    2. Bringen Sie die Schraube wieder an, mit der der vordere Systemlüfter am Gehäuse befestigt wird. 3. Schließen Sie das Lüfterkabel an die Systemplatine an. 4. Ziehen Sie die folgenden Kabel durch den Kabelhalter und schließen Sie sie an der Systemplatine an: ●...

  • Seite 68: Systemplatine

    Systemplatine Entfernen der Systemplatine 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie folgende Komponenten: Seitenabdeckung Kühlgehäuse Erweiterungskarte Speichermodul Kühlkörper- und CPU-Lüfterbaugruppe Frontverkleidung optisches Laufwerk (ODD) Halterung für optisches 5,25-Zoll-Laufwerk Systemlüfter PCIe-Kartenhalter 3.
  • Seite 69 c. Trennen Sie die folgenden Kabel von den Anschlüssen der Systemplatine: ● Audiokabel [1] ● Stromkabel [2] ● Kabelhalter [3] ● Stromregelungskabel [4] ● 24-poliges Stromkabel [5] ● Vordere E/A-Leiste [6] Entfernen und Einbauen von Komponenten...
  • Seite 70 d. Trennen Sie die folgenden Kabel: ● SATA-Kabel und ODD-Kabel [1] ● USB 3.1-Kabel [2] ● Vorderes Systemlüfterkabel ● Flex0- und Flex1-Datenkabel des Festplattenlaufwerks ANMERKUNG: Ziehen Sie den Stecker nicht an den Drähten heraus. Trennen Sie stattdessen das Kabel, indem Sie am Stecker selbst ziehen.
  • Seite 71 e. Entfernen Sie die Schrauben, mit denen die Systemplatine am Gehäuse befestigt ist. Entfernen und Einbauen von Komponenten...
  • Seite 72 f. Schieben Sie die Systemplatine zum HDD-Halterungsmodul, um sie vom System zu trennen. Entfernen und Einbauen von Komponenten...
  • Seite 73 g. Heben Sie die Systemplatine an und nehmen Sie sie aus dem Gehäuse. Entfernen und Einbauen von Komponenten...

  • Seite 74: Einbauen Der Systemplatine

    Einbauen der Systemplatine 1. Richten Sie die Systemplatine entsprechend aus und setzen Sie sie in das Gehäuse ein. 2. Schieben Sie die Systemplatine in Position. 3. Bringen Sie die Schrauben wieder an, mit denen die Systemplatine am Gehäuse befestigt wird. 4.

  • Seite 75: Komponenten Der Systemplatine

    5,25-Zoll-ODD-Halterung optisches Laufwerk (ODD) Frontverkleidung Seitenabdeckung 7. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Komponenten der Systemplatine Die folgende Abbildung zeigt die Komponenten der Systemplatine. 1. Steckplatz 6 PCI 2. Steckplatz 5 PCIe x16, x4-Anschluss 3.

  • Seite 76: Raid-Controller-Batterie

    21. 24-poliges Stromkabel 22. Frontblendenport 23. Power Remote 24. USB 2_INT 25. Systemlüfter 0 26. USB 2_flex 27. USB 3.2-Port an der Frontblende 28. USB 3.1-Port an der Frontblende 29. Ports für SATA 0, 1, 2, 3, 4, 5 und ODD 0, 1 30.
  • Seite 77 c. Heben Sie die RAID-Controller-Batterie an und entfernen Sie sie. Entfernen und Einbauen von Komponenten...
  • Seite 78 Entfernen und Einbauen von Komponenten...

  • Seite 79: Installieren Der Raid-Controller-Batterie

    Installieren der RAID-Controller-Batterie 1. Schieben Sie die RAID-Controller-Batterie in die RAID-Batteriehalterung ein. 2. Drücken Sie die RAID-Controller-Batterie in die Halterung, um sie mit den Sicherungsklammern zu befestigen. 3. Verbinden Sie das RAID-Controller-Batteriekabel. RAID-Controller-Batteriehalterung Entfernen der Batteriehalterung des RAID-Controllers 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers.
  • Seite 80 Entfernen und Einbauen von Komponenten...

  • Seite 81: Installieren Der Raid-Controller-Batteriehalterung

    Installieren der RAID-Controller-Batteriehalterung 1. Schieben und platzieren Sie die RAID-Controller-Batteriehalterung entgegengesetzt zur Art und Weise, wie sie entfernt wurde. 2. Stellen Sie sicher, dass die Laschen an der Halterung in die Halter am Gehäuse einrasten. Entfernen und Einbauen von Komponenten...

  • Seite 82: Kapitel 4: Technologie Und Komponenten

    Technologieliste Dieser Abschnitt enthält Informationen über die Technologien des Dell Precision 5820 Tower. Die folgende Tabelle enthält die grundlegenden Technologien, die nur für interne Dell Benutzer auf Dell Precision 5820 Tower-Systemen zur Verfügung stehen. Tabelle 2. Prozessoren der Intel Xeon W-Serie...
  • Seite 83 Interposer) Remote-Lösungen 1-1 Teradici PCoIP ● Client: Zero Client von Dell oder anderen Herstellern (TERA Gen 2) (Dell-Wyse P25), Unterstützung für zwei Monitore ● Host: PCIe x1-PCoIP-Dual-Hostkarte (TERA Gen 2) ● Client: Zero Client von Dell oder anderen Herstellern (TERA Gen 2) (Dell-Wyse P45), Unterstützung für vier Monitore...

  • Seite 84: Megaraid-Controller 9440-8I Und 9460-16I

    ● Quadro P620 ● Quadro P400 Bei Lagerung SATA Dell UltraSpeed Quad (PCIE-M.2- Interposer) Dell UltraSpeed Duo (PCIE-M. 2- Interposer) Remote-Lösungen Nicht unterstützt mit diesen CPUs MegaRAID-Controller 9440-8i und 9460-16i Kleine und mittelständische Unternehmen, die Entry-Level-Serverplattformen und Workstations bereitstellen, benötigen kostengünstige und zuverlässige Speicherlösungen.

  • Seite 85: Wichtige Funktionen

    Wichtige Funktionen: ● Mithilfe von Tri-Mode-SerDes-Technologie können NVMe-, SAS- oder SATA-Geräte in einem einzigen Laufwerkschacht verwendet werden, was für große Flexibilität bei der Konstruktion sorgt. ● Unterstützt Datenübertragungsraten von 12, 6 und 3 Gbit/s (SAS) sowie 6 und 3 GBit/s (SATA) ●...

  • Seite 86: Teradici Pcoip

    Teradici PCoIP Dieser Abschnitt bietet einen Überblick über den Installationsprozess für den Hosttreiber. Installieren der Teradici PCoIP-Hostkarte (Dual/Quad) Installieren Sie die PCoIP-Hosttreibersoftware über dell.com/support. ANMERKUNG: Sie können kein Upgrade der PCoIP-Hosttreibersoftware durchführen, während eine über VMware View vermittelte PCoIP-Sitzung zwischen einer Host-Workstation oder einem Host-PC und einem VMware View Client aktiv ist. Dies würde dazu führen, dass Sie nicht mehr auf die Maus und die Tastatur zugreifen können, wenn die Treibersoftware entfernt wird.

  • Seite 87: Kabelkonfiguration Für Die Energieverwaltung Von Teradici Pcoip-Portal Und Hostkarte

    Kabelkonfiguration für die Energieverwaltung von Teradici PCoIP-Portal und Hostkarte Wenn die Dell Precision Workstation mit dem optionalen Teradici PCoIP-Portal und der Hostkarte geliefert wird, muss sichergestellt werden, dass das Kabel für die Energieverwaltung auf der Teradici Karte korrekt mit der Systemplatine verbunden ist.
  • Seite 88 Anschluss für die Remote-Stromversorgung unter den Beschriftungen 19 auf der schematischen Darstellung der Systemplatine: Stellen Sie sicher, dass das mit der Teradici Karte verbundene Kabel für die Energieverwaltung nicht mit den zweipoligen Clear CMOS oder PSWD Jumpern verbunden ist. Technologie und Komponenten...
  • Seite 89 Durch Einstecken des Kabels für die Energieverwaltung in den Clear CMOS Jumper wird das BIOS beim Senden einer Remote- Startaufforderung an die Teradici Karte zurückgesetzt. Sie müssen dann die Zeit und die BIOS-Einstellungen zurücksetzen. Durch Einstecken des mit der Teradici Karte verbundenen Kabels für die Energieverwaltung in den Clear PSWD-Jumper wird das BIOS-Kennwort gelöscht, sodass ein neues konfiguriert werden muss.

  • Seite 90: Kapitel 5: System

    System Themen: • System • Arbeitsspeicher • Video • Audio • Netzwerk – technische Daten • Kartensteckplätze • Speicherspezifikationen • Externe Anschlüsse • Stromversorgung – Technische Daten • Abmessungen und Gewicht • Umgebungsbedingungen System Funktion Technische Daten Prozessortyp ● Prozessoren der Intel Xeon W2100-Produktreihe ●...

  • Seite 91: Video

    Funktionen Technische Daten Speicher ● 128 GB für Prozessoren der Core X Sky Lake-Serie (Maximum) ● 256 GB für Prozessoren der Xeon W Sky Lake-Serie ● 512 GB für Prozessoren der Xeon W Cascade Lake-Serie ● 256 GB für Prozessoren der Core X Cascade Lake-Serie ANMERKUNG: Die Speichergeschwindigkeit variiert je nach CPU des Systems.

  • Seite 92: Audio

    DVD-ROM; DVD+/-RW 5,25-Zoll-Schachtoptionen: BD, DVD+/-RW Intern zugänglich ● M.2-NVMe-PCIe-SSDs – Bis zu 4 x 1-TB-Laufwerke auf 1 Dell Precision Ultra-Speed-Drive-Quad-x16-Karte. ● Vordere FlexBay-M.2-NVMe-PCIe-SSDs – ○ Bis zu 2x M.2/U.2-Laufwerke wenn Prozessoren der Xeon W-Serie und Core X Cascade Lake CPUs...

  • Seite 93: Externe Anschlüsse

    Funktionen Technische Daten ○ Bis zu 1x M.2-Laufwerk wenn Prozessoren der Core X Sky Lake-Serie installiert sind ● Bis zu 6x 2,5-Zoll-SATA-Laufwerke ● Bis zu 5x 3,5-Zoll-SATA-Laufwerke ● SAS-Laufwerke mit optionalen Controllern und SED sind nur auf Systemen mit Xeon W-Prozessoren verfügbar Externe Anschlüsse Funktionen...

  • Seite 94: Technische Daten

    Relative Technische Daten Luftfeuchtigke it (maximal) Betrieb 8 % bis 85 % (nicht-kondensierend) Bei Lagerung 5 % bis 95 % (nicht-kondensierend) Zulässige Technische Daten Erschütterung Betrieb 0,52 GRMS, 5 bis 350 Hz Bei Lagerung 2,0 GRMS, 5 bis 500 Hz Zulässige Technische Daten Stoßeinwirkun...

  • Seite 95: Kapitel 6: System-Setup

    System-Setup Themen: • Allgemeine Optionen • Systemkonfiguration • Video • Security (Sicherheit) • Sicherer Start • Performance (Leistung) • Energieverwaltung • Verhalten beim POST • Verwaltungsfunktionen • Unterstützung der Virtualisierung • Maintenance (Wartung) • Systemprotokolle • Erweiterte Konfigurationen • SupportAssist-Systemproblemlösung •...

  • Seite 96: Systemkonfiguration

    Tabelle 5. Allgemein (fortgesetzt) Option Beschreibung Advanced Boot Options (Erweiterte Startoptionen) Hiermit können Sie die Legacy-Option-ROMs aktivieren. Die Optionen sind: ● Enable Legacy Option ROMs (Legacy-Option-ROMs aktivieren) – Standardeinstellung ● Enable Attempt Legacy Boot (Legacy-Startversuch aktivieren) UEFI Boot Path Security Hier können Sie festlegen, ob das System den Benutzer zum Eingeben des Administratorkennworts beim Starten von einem UEFI-Startpfad aus auffordert.
  • Seite 97 Tabelle 6. Systemkonfiguration (fortgesetzt) Option Beschreibung ● Disabled ● AHCI ● RAID On (RAID Ein) – Standardeinstellung ANMERKUNG: Die SATA-Konfiguration unterstützt den RAID-Modus. Drives Tower 5820 Ermöglicht die Aktivierung oder Deaktivierung der installierten Laufwerke. Die Optionen sind: ● MiniSAS PCIe SSD-0 ●...
  • Seite 98 ● Internal Port 2 (Interner Anschluss 2) Diese Option ist standardmäßig aktiviert. Dell Type-C Dock Configuration Ermöglicht die Verbindung mit der Dell WD und TB Dockfamilie. Always Allow Dell Docks (Dell Docks immer zulassen). Diese Option ist standardmäßig aktiviert. Thunderbolt Adapter Configuration Ermöglicht das Aktivieren oder Deaktivieren des Thunderbolt-...

  • Seite 99: Video

    Tabelle 6. Systemkonfiguration (fortgesetzt) Option Beschreibung ● HDD1 Fan Enable (HDD1-Lüfter aktivieren) ● HDD2 Fan Enable (HDD2-Lüfter aktivieren) ● HDD3 Fan Enable (HDD3-Lüfter aktivieren) Die Optionen sind standardmäßig nicht aktiviert. Miscellaneous devices Ermöglicht das Aktivieren oder Deaktivieren verschiedener integrierter Geräte. Die Optionen sind: ●...
  • Seite 100 Tabelle 8. Security (Sicherheit) (fortgesetzt) Option Beschreibung ● Enter the old password (Geben Sie das alte Kennwort ein): ● Enter the new password (Geben Sie das neue Kennwort ein): ● Confirm new password (Neues Kennwort bestätigen): Klicken Sie auf OK, nachdem Sie das Kennwort festgelegt haben. ANMERKUNG: Bei der ersten Anmeldung ist das Feld „Enter the old password“...

  • Seite 101: Sicherer Start

    Tabelle 8. Security (Sicherheit) (fortgesetzt) Option Beschreibung ● Deaktiviert Computrace (R) Ermöglicht das Aktivieren oder Deaktivieren der optionalen Computrace-Software. Die Optionen sind: ● Deactivate (Deaktivieren) – Standardeinstellung ● Disable (Deaktivieren) ● Activate (Aktivieren) Chassis Intrusion Ermöglicht das Steuern der Chassis Intrustion-Funktion (Gehäuseeingriff). Klicken Sie auf eine der folgenden Optionen: ●...

  • Seite 102: Performance (Leistung)

    Tabelle 9. Secure Boot (fortgesetzt) Option Beschreibung ● Enable Custom Mode Diese Option ist standardmäßig nicht aktiviert. Die Key-Management-Optionen im benutzerdefinierten Modus lauten: ● PK (Standardeinstellung) ● KEK ● db ● dbx Performance (Leistung) Tabelle 10. Performance (Leistung) Option Beschreibung Multi Core Support In diesem Feld wird angegeben, ob einer oder alle Cores des Prozesses aktiviert sind.

  • Seite 103: Energieverwaltung

    Dell Reliable Memory Technology (RMT) Ermöglicht Ihnen das Identifizieren und Isolieren der Speicherfehler im System-RAM. ● Enable Dell RMT (Dell RTM aktivieren) – Standardeinstellung ● Clear Dell RMT (Dell RTM löschen) System Isochronous Mode Ermöglicht Ihnen das Aktivieren oder Deaktivieren dieses Modus, um Latenz von Speichervorgängen auf Kosten der Bandbreite zu...

  • Seite 104: Verhalten Beim Post

    Tabelle 11. Power Management (Energieverwaltung) (fortgesetzt) Option Beschreibung ● Enabled in S4 and S5 (Nur in S5 und S4 aktiviert) Fan Speed Control Mit diesem Feld wird die Geschwindigkeit des Systemlüfters gesteuert. Klicken Sie auf eine der Optionen: ● Low (Niedrig) ●...

  • Seite 105: Verwaltungsfunktionen

    Tabelle 12. POST Behavior (POST-Funktionsweise) (fortgesetzt) Option Beschreibung Diese Option ist standardmäßig nicht aktiviert. Full Screen Logo Mit dieser Option kann ein Vollbildschirmlogo angezeigt werden, wenn das Bild mit der Bildschirmauflösung übereinstimmt. ● Enable Full Screen Logo (Vollbildschirmlogo aktivieren) Diese Option ist standardmäßig nicht aktiviert. Warnings and Errors Ermöglicht die Auswahl verschiedener Optionen für den POST-Prozess, sodass, wenn Warnungen oder Fehler auftreten, dieser entweder angehalten wird, bis eine Benutzereingabe erfolgt, bei Warnungen...

  • Seite 106: Maintenance (Wartung)

    Tabelle 14. Virtualization Support (Virtualisierungsunterstützung) (fortgesetzt) Option Beschreibung Trusted Execution Legt fest, ob ein MVMM (Measured Virtual Machine Monitor) die zusätzlichen Hardwarefunktionen der Intel Trusted Execution-Technik nutzen kann. ● Trusted Execution Diese Option ist standardmäßig nicht aktiviert. Maintenance (Wartung) Tabelle 15. Maintenance (Wartung) Option Beschreibung Service Tag...

  • Seite 107: Erweiterte Konfigurationen

    Auto OS Recovery Die Einrichtungsoption Auto OS Recovery Treshold (Schwellenwert für Automatische Threshold Betriebssystemwiederherstellung) steuert den automatischen Startablauf der Konsole für SupportAssist- Systemproblemlösung und des Dell BS-Wiederherstellungstools. Klicken Sie auf eine der folgenden Optionen: ● AUS ● 1 ● 2 – Standardeinstellung ●...

  • Seite 108: Aktualisieren Des Bios Unter Verwendung Des Usb-Laufwerks In Windows

    F12-Startmenü auf dem System aktualisieren. Die meisten Computer von Dell, die nach 2012 hergestellt wurden, verfügen über diese Funktion, und Sie können es überprüfen, indem Sie das einmalige F12-Startmenü auf Ihrem Computer ausführen, um festzustellen, ob „BIOS-Flash-Aktualisierung“ als Startoption für Ihren Computer aufgeführt wird.

  • Seite 109: Megaraid-Controller-Optionen

    MegaRAID-Controller-Optionen Drücken Sie während des Startens Sie Tasten <Strg> + <R>, wenn Sie über den BIOS-Bildschirm dazu aufgefordert werden, zum BIOS-Konfigurationsdienstprogramm zu wechseln. Tabelle 19. MegaRAID-Konfigurationsdienstprogramm Option Beschreibung VD Mgmt (Verwaltung virtueller Geräte) Über diese Option können Sie die vorhandene Konfiguration auf den RAID-Controller importieren oder die vorhandene Konfiguration löschen.

  • Seite 110: System- Und Setup-Kennwort

    System- und Setup-Kennwort Tabelle 20. System- und Setup-Kennwort Kennworttyp Beschreibung System password (Systemkennwort) Dies ist das Kennwort, das Sie zur Anmeldung beim System eingeben müssen. Setup password (Setup-Kennwort) Dies ist das Kennwort, das Sie für den Zugriff auf und Änderungen an den BIOS-Einstellungen des Computers eingeben müssen.
  • Seite 111 4. Wählen Sie die Option Setup Password (Setup-Kennwort) aus, ändern oder löschen Sie das vorhandene Setup-Kennwort und drücken Sie die Eingabetaste oder die Tabulatortaste. ANMERKUNG: Wenn Sie das Systemkennwort und/oder Setup-Kennwort ändern, geben Sie das neue Passwort erneut ein, wenn Sie dazu aufgefordert werden. Wenn Sie das Systemkennwort und Setup-Kennwort löschen, bestätigen Sie die Löschung, wenn Sie dazu aufgefordert werden.

  • Seite 112: Kapitel 7: Software

    Speicher-Controller-Treiber • Andere Treiber Betriebssystem Ihr Precision 5820 Tower unterstützt die folgenden Betriebssysteme: ● Windows 11 Pro (64 Bit) ● Windows 11 Pro National Academic (64 Bit) ● Windows 11 Pro für Workstations (64 Bit) ● Windows 10 Pro 64-Bit ●...

  • Seite 113: Chipsatz-Treiber

    Chipsatz-Treiber Überprüfen Sie, ob die Intel Chipsatz- und die Intel Management Engine Interface-Treiber bereits auf dem Computer installiert sind. Grafik-Controller-Treiber Überprüfen Sie, ob der Grafik-Controller-Treiber bereits auf dem Computer installiert ist. Anschlüsse Überprüfen Sie, ob die Treiber für die Anschlüsse bereits auf dem Computer installiert sind. Software...

  • Seite 114: Usb-Treiber

    USB-Treiber Überprüfen Sie, ob die USB-Treiber bereits auf dem Computer installiert sind. Netzwerktreiber Die Bezeichnung des Treibers lautet Intel I219-LM-Ethernet-Treiber. Audiotreiber Überprüfen Sie, ob die Audiotreiber bereits auf dem Computer installiert sind. Speicher-Controller-Treiber Überprüfen Sie, ob die Speicher-Controller-Treiber bereits auf dem Computer installiert sind. Andere Treiber Dieser Abschnitt enthält Treiberdetails aller anderen Komponenten im Geräte-Manager.

  • Seite 115: Eingabegerätetreiber

    Sicherheitsgerätetreiber Überprüfen Sie, ob die Sicherheitsgerätetreiber bereits auf dem Computer installiert sind. Softwaregerätetreiber Überprüfen Sie, ob die Softwaregerätetreiber bereits auf dem Computer installiert sind. Eingabegerätetreiber Überprüfen Sie, ob die Eingabegerätetreiber bereits auf dem Computer installiert sind. Firmware Überprüfen Sie, ob die Firmware-Treiber bereits auf dem Computer installiert sind. Software...

  • Seite 116: Kapitel 8: Fehlerbehebung

    1. Schalten Sie den Computer an. 2. Wenn der Computer startet, drücken Sie die Taste F12, sobald das Dell Logo angezeigt wird. 3. Verwenden Sie im Bildschirm des Startmenüs die Pfeiltasten, um die Option Diagnostics auszuwählen. Drücken Sie dann die Eingabetaste.
  • Seite 117 Tabelle 21. Zustandsanzeige der Betriebsschalter-LED (fortgesetzt) Zustandsanzeige der Betriebsschalter-LED Beschreibung Gelb blinkend Anfangszustand der LED nach dem Einschalten. Weitere Informationen zu möglichen Diagnosen und Fehlern bei gelb blinkender LED finden Sie in der Tabelle unten. Weiß blinkend Das System weist einen niedrigen Energiestatus auf, entweder S1 oder S3.
  • Seite 118 Tabelle 22. Verhalten der Diagnose-LED (fortgesetzt) Blinkmuster Gelb Weiß Problembeschreibung Lösungsvorschlag ● Wenden Sie sich an den technischen Support. Hauptplatine: BIOS-ROM-Fehler ● Das System befindet sich im Wiederherstellungsmodus. ● Flash mit neuester BIOS- Version Wenn das Problem weiterhin besteht, wenden Sie sich an den technischen Support.
  • Seite 119 Tabelle 22. Verhalten der Diagnose-LED (fortgesetzt) Blinkmuster Gelb Weiß Problembeschreibung Lösungsvorschlag Hauptplatine entfernen, um zu bestimmen, welcher ausgefallen ist. ● Wenden Sie sich an den technischen Support. Hauptplatine: Chipsatz ● Ein schwerwiegender Fehler der Systemplatine wurde festgestellt. ● Wenn der Kunde bei der Fehlerbehebung helfen kann, grenzen Sie das Problem ein, indem Sie die Komponenten...

  • Seite 120: Festplattenlaufwerk: Anzeigecodes

    Tabelle 22. Verhalten der Diagnose-LED (fortgesetzt) Blinkmuster Gelb Weiß Problembeschreibung Lösungsvorschlag RAID-Volume heruntergestuft ● Ein RAID-Volume wurde heruntergestuft. ● Wenn Sie bei der Fehlerbehebung behilflich sein können, verwenden Sie das F12-Menü, um die Registerkarte „Gerätekonfiguration“ zu öffnen. Erstellen Sie das RAID-Volume neu, falls möglich.
  • Seite 121 Laufwerksanzeigen ANMERKUNG: LED-Status- und -Aktivitätsanzeigen funktionieren nur, wenn jeder Träger über eine Rückwandplatine verfügt, wie unten gezeigt. Abbildung 1. Laufwerksanzeigen 1. LED-Aktivitätsanzeige für Festplattenlaufwerk 2. LED-Statusanzeige für Festplattenlaufwerk 3. Festplatte ANMERKUNG: Wenn sich das Festplattenlaufwerk im AHCI-Modus (Advanced Host Controller Interface) befindet, leuchtet die Status-LED nicht.

  • Seite 122: Pcie-Steckplätze

    Sekunden PCIe-Steckplätze Die PCIe-Steckplätze auf dem Dell Precision 5820 System verfügen über unterschiedliche Funktionen, die vom installierten Prozessor abhängen. Core i7-78xx hat eine Beschränkung von 28 Lanes. Dies führt zu einer reduzierten PCIe-Lane-Zahl an den Steckplätzen 1 und 4, wie in der folgenden Tabelle dargestellt: ●...

  • Seite 123: Kapitel 9: Kontaktaufnahme Mit Dell

    Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell-Produktkatalog finden. Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung. So erreichen Sie den Vertrieb, den Technischen Support und den Kundendienst von Dell: 1.
